Linea liquida saldatore a punti ultrasonico della macchina a iniezione del laboratorio di 5.5kw
Per essere conveniente da usare, lo SpA è utilizzato come programma per controllo di gruppo ed i parametri di saldatura di 0-99 gruppi di modelli differenti sono immagazzinati rispettivamente ed il gruppo corrispondente di diao può essere funzionato.
Nota: regoli i parametri appropriati, stampa la chiave «di approvazione» per funzionare. Se l'effetto di saldatura di un gruppo non è buono, i parametri possono essere modificati esclusivamente senza colpire altri parametri. Per sormontare l'operazione noiosa dei modelli cambianti nel processo di produzione, i parametri di ogni modello possono essere immagazzinati dopo la riuscita saldatura di ricerca degli errori e di allineamento del prodotto. Nel saldare un determinato prodotto, i parametri corrispondenti possono essere telefonati a e funzionati.
Resistenza ad alta temperatura, nessun accessori di saldatura.
La saldatura ultrasonica del metallo è un metodo di saldatura efficiente,
2. Principio di funzionamento e della struttura

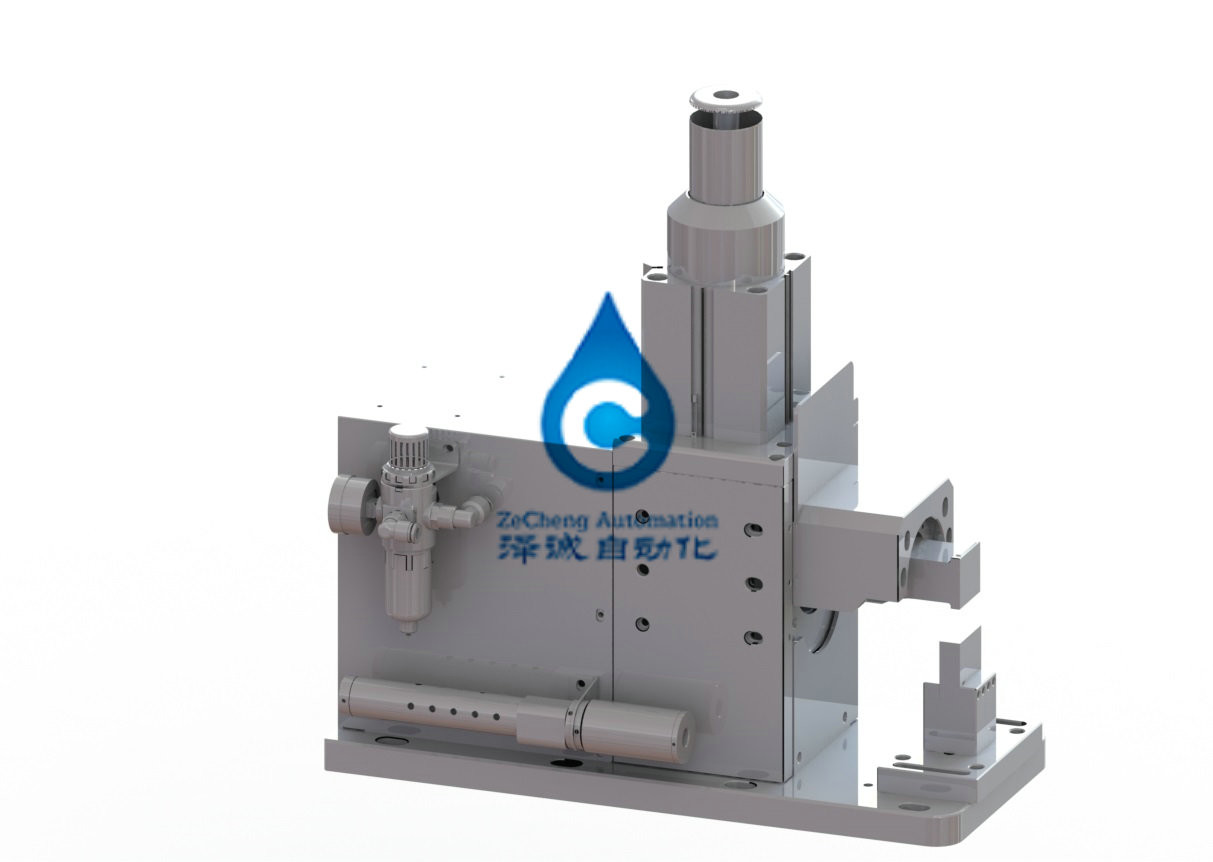

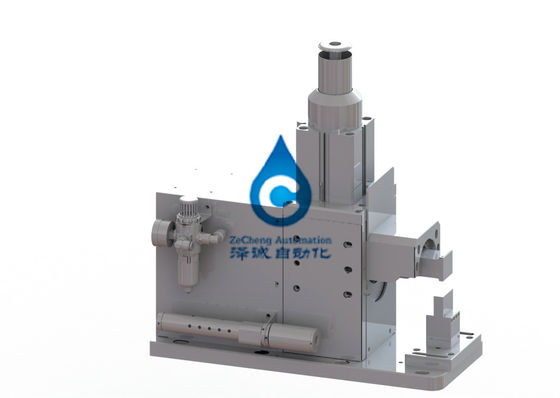

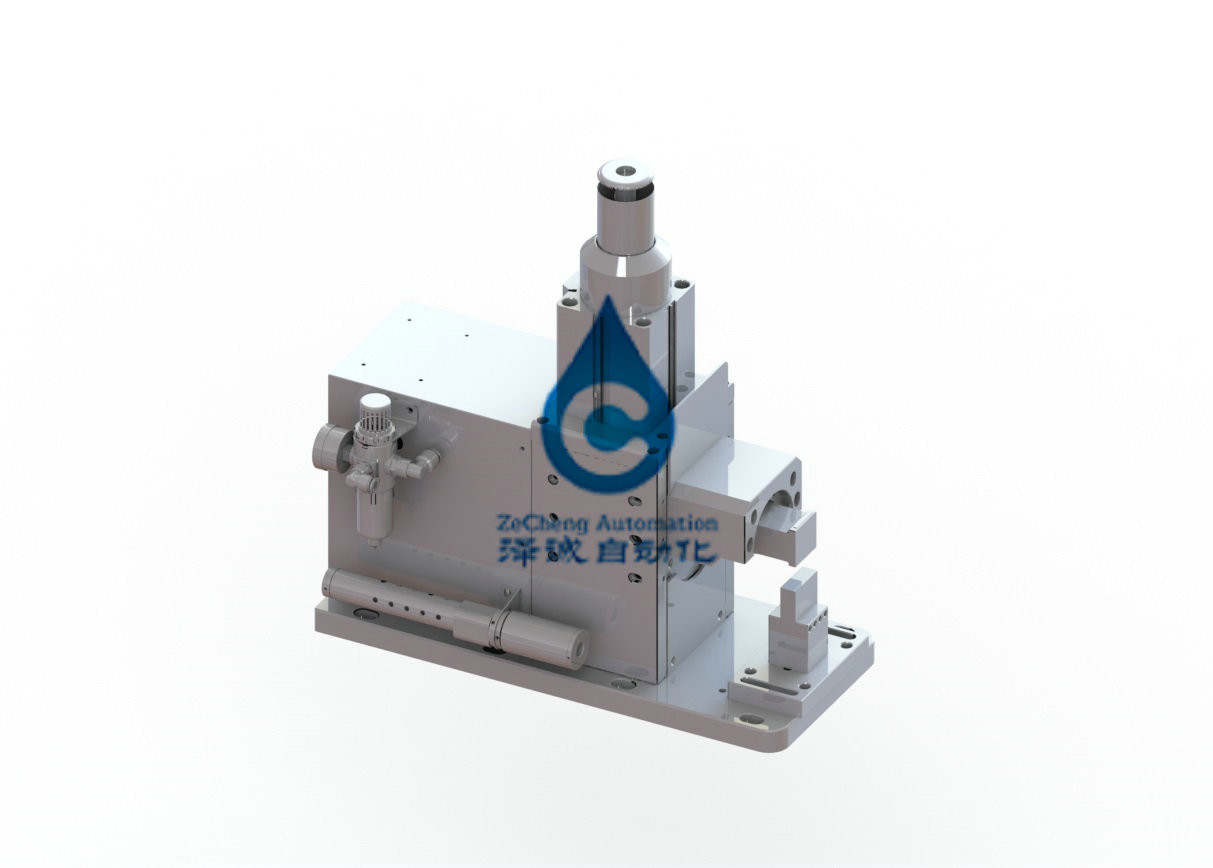

La macchina consiste di cinque parti: sistema elettrico, sistema pneumatico, sistema cambiante di energia, centrale elettrica e struttura.
Il principio di lavoro della macchina è: per produrre ultrasonico con il trasduttore ceramico piezoelettrico, l'alta efficienza di conversione, la prestazione stabile, attraverso la preparazione che applica la saldatura calda di saldatura di vibrazione ad alta frequenza delle parti di metallo, della superficie del pezzo in lavorazione del metallo e dello sfregamento molecolare interno faccia a faccia, stabilendo il contatto con le due componenti dell'aumento di temperatura acutamente, come la temperatura ed il tocco abbastanza puliti per rendere a metallo il cambiamento molecolare interno, superficie di contatto fra i due gruppi saldato è di produrre uno strato di fusione e la vibrazione ha fermato, nel momento di tenuta, la testa per saldare di assorbire il calore, accelerare il raffreddamento del gruppo saldato, saldante per formare un'uniforme
3. Parametri tecnici
tensione di rifornimento 3,1: CA 220V (+5%-10%), 50/60hz di frequenza industriale
pressione d'aria 3,2: fonte di aria maggior di 0.6mpa
massimo 3,3 potenza di uscita: 800W
gamma di regolamento di 3,4 poteri: 55%-85%
3,5 frequenze sane dell'uscita: 40kHz
efficace corsa avanti 3,6 della testa per saldare: 20mm
potenza apparente 3,7 del trasduttore: 800W
tempo di precaricamento 3,8: 0,01 -- 9.99s regolabile
tempo di saldatura 3,9: 0,01 -- 9.99s regolabile
tempo di maturazione 3,10: 0,01 -- 9.99s regolabile
4. Tavola di confronto del modello e della specificazione del saldatore a punti ultrasonico del metallo:
|
modello parametro |
ZC-UWL11A |
| Potere stimato (w) | 800 | 1000 | 3000 | 1000 |
| Frequenza operativa (chilocicli) | 40 | 20 | 20 | 20 |
| Alimentazione elettrica (v) | 220 | 220 | 220 | 220 |
| Tempo di saldatura (s) | 0~9.99 | 0~9.99 | 0~9.99 | 0~9.99 |
| Materiale di saldatura (millimetri) |
0,05 ~ 0,1 stagnole del rame 0,05 ~ 0,25 di alluminio 0,05 ~ 0,2 cinghie di alluminio del nichel |
0,05 ~ 0,2 stagnole del rame 0,1 ~ 0,3 di alluminio 0,05 ~ 0,2 pezzi del nichel |
0,1 ~ 0,4 stagnole del rame 0,1 ~ 0,6 di alluminio 0,1 ~ 0,3 pezzi del nichel 0.1~0.6 strati di acciaio inossidabile |
0,05 ~ 0,2 stagnole del rame 0,1 ~ 0,3 di alluminio 0,05 ~ 0,2 pezzi del nichel |
| Pressione (Mpa) | 0,3 ~ 0,5 | 0,3 ~ 0,5 | 0,35 ~ 0,6 | 0,3 ~ 0,5 |
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera in un anno (quando l'attrezzatura è difettosa, il personale di servizio di assistenza al cliente risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
