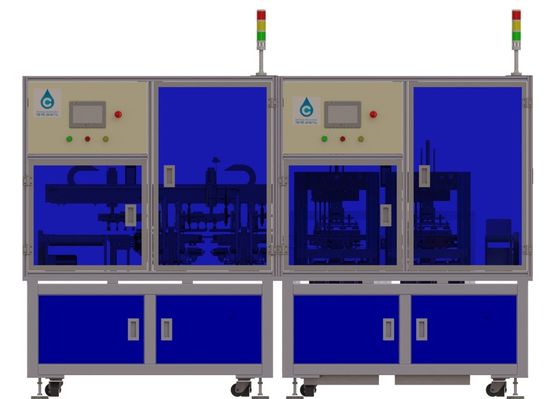

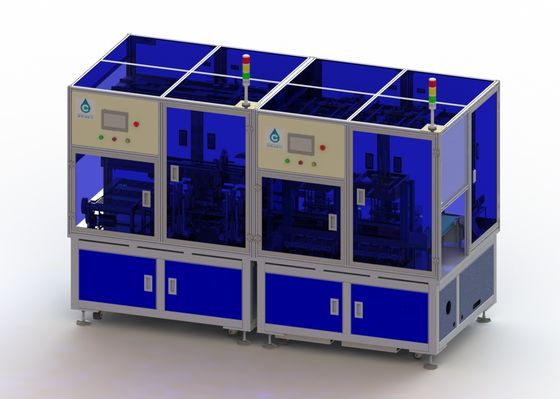

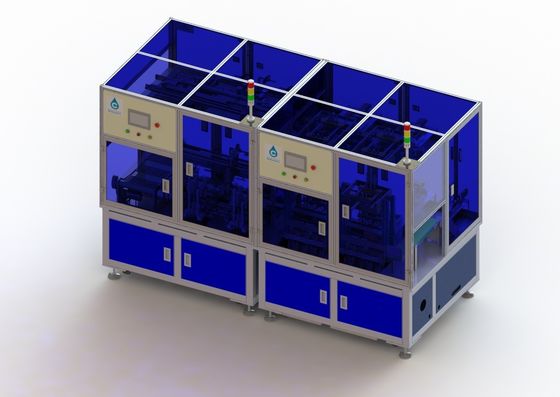

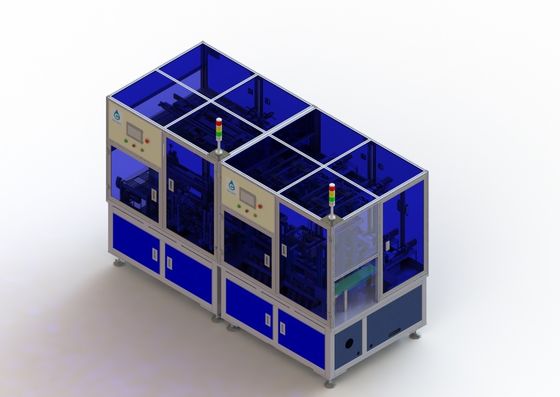

Coda della batteria di Li Ion Battery Manufacturing Equipment Square che lega nella macchina delle coperture
1. Requisiti di progettazione
1.1. Dimensione applicabile della bobinatrice: larghezza: 30 ~ 70mm; Altezza: 36 ~ 80mm, spessore: 3,0 ~ 10mm.
1.2. La lunghezza di carta adesiva dai lati destri e sinistri dopo che il centro del rotolo è incollato è L4: 0,2 ~ 1mm
1.3. I due lati della bobina sono simmetrici e la differenza assoluta è 0 ~ 3mm.
1.4. La carta del diaframma non può risultare al centro del rotolo dopo che il centro del rotolo è incollato (le curvature di carta del diaframma all'interno del centro del rotolo senza esporre il diaframma)
1.5. Il pezzo ed il diaframma di palo non saranno danneggiati dopo che il centro del rotolo è incollato.
1,6 quando entrano nelle coperture, ci sarà una scanalatura della guida fra il centro della bobina e la bocca delle coperture
1.7. Le orecchie positive e negative del centro della bobina non piegano nella fase di attaccare la colla inferiore ed entrare nelle coperture.
1.8. L'angolo fra il centro della bobina ed il lato delle coperture dopo avere entrato nelle coperture è ≤ 50
1,9 la distanza fra il nucleo d'avvolgimento e la parete interna del fondo delle coperture dopo avere entrato nelle coperture richiedono L3: 0.5±0.2mm;
1.10. La distanza fra il centro della bobina ed i due bordi delle coperture L1 e L2 richiede: ≥0.1mm
1,11, la differenza fra il centro della bobina ed il bordo delle coperture
1,12 dopo il centro della bobina entra nelle coperture, può verificare automaticamente la distanza fra l'esposizione dell'orecchio negativo dell'elettrodo e la bocca delle coperture e determina l'APPROVAZIONE o la NG (non c'è requisito in questo disegno della prova, inoltre, dovuto l'errore di lunghezza dei materiali assicurati dell'orecchio polare, è questo risoluto da indipendentemente da fatto che?)
1.13. ≥ 99,8% di tasso di qualificazione di produzione
1.14. ≥ 95% del rendimento di produzione ed efficienza ≥40PPM di produzione
3, parametri tecnici principali dell'attrezzatura
3,1 lunghezze adattabili di objectsBattery: 36 ~ 80mm, larghezza della batteria: 30 ~ 70mm, spessore della batteria: 3,0 ~ 10mm. Debba regolare la posizione del blocchetto di posizionamento, la dimensione del carro armato di alimentazione di alluminio delle coperture.
3,2 parametri tecnici dell'attrezzatura
|
Oggetto |
Specifiche | |
|
Parametri tecnici
|
efficienza (PPM) | 40PPM |
| Tempo ausiliario (MIN) /shift | 30 | |
| Tasso del passaggio del prodotto | 99,8% | |
| Tasso di grano o di movimento | 95% | |
| Tempo di modello della sostituzione del prodotto | 30min | |
| Sistema dell'aria compressa | 0.4-0.6MPa | |
| Il potere totale (chilowatt) | 8 | |
| Potere di funzionamento normale (chilowatt) | 7,6 | |
5. La descrizione delle batterie principali di partsManipulator dell'attrezzatura dal vassoio della bolla succhiato su nel dispositivo di posizionamento, un posizionamento preliminare, istituzioni di avanzamento del nastro del volume per colla, nastro al fondo della batteria mantiene il meccanismo sarà al fondo della pressione, nastro del bastone, manipolatore attaccherà le batterie del nastro succhiate su nel nella stazione delle coperture, coperture della batteria, le coperture attraverso una guida di scorrimento della guida dell'imbuto. Nella spinta delle coperture in tre volte, i primi due per la spinta di pressione, quello ultimo per la spinta diretta.
