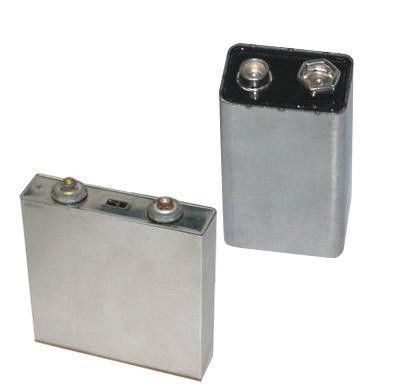

Sistema di saldatura laser in alluminio per piastra di copertura della batteria in alluminio quadrata o rotonda
1, la panoramica delle apparecchiature è mostrata nella tabella seguente
| Nome del dispositivo | Saldatrice per tappi quadrati |
| I requisiti di alimentazione |
Trifase 380V±5%, 50Hz Potenza nominale: ≤12KW Corrente nominale: ≤60A |
| Requisiti ambientali | Temperatura 5-40℃/umidità 10-90% |
| Domanda di fornitura di gas |
Aria <0.2m cubi/h, pressione ≥0.6Mpa Azoto < 0,2 m3/h, pressione ≥0,4 MPa |
| Orario di lavoro | 24H (funzionamento continuo) |
| Tasso di fallimento | ≤2% (causato solo dall'attrezzatura) |
| Percentuale di passaggio | ≥98% (esclusi i materiali in ingresso anomali) |
| personale | 1 persona (carico e scarico) |
| Efficienza dell'attrezzatura | 1 PPM o superiore |
2, struttura dell'attrezzatura
L'apparecchiatura consiste principalmente di host laser e postazione di saldatura.

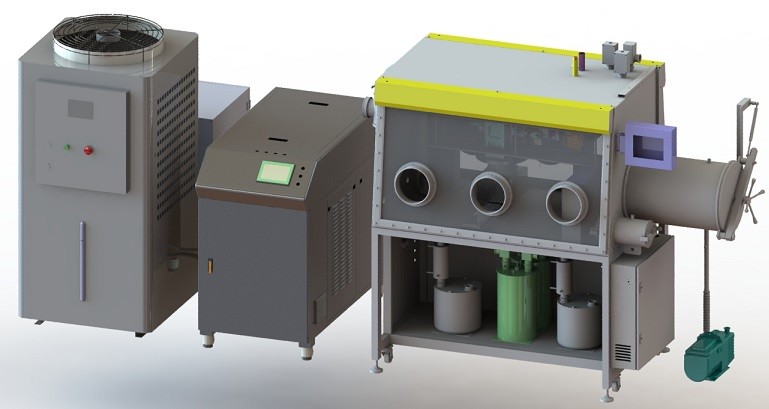

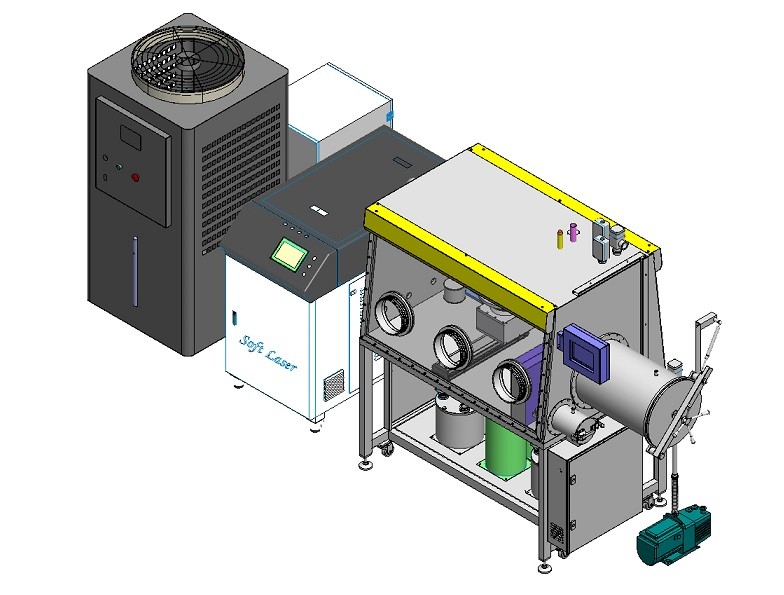

La struttura dell'attrezzatura è mostrata di seguito
3, Configurazione dell'apparecchiatura
La configurazione principale dell'apparecchiatura è mostrata nella tabella sottostante
| unità | Istruzioni | Quantità | |
| Stazione di saldatura | Sistema di fissaggio per saldatura | 1 | |
| Sistema di movimento laser | Tre assi | 1 | |
| Sistema di monitoraggio | 1 | ||
| Sistema di protezione della saldatura | 1 | ||
| Sistema di pulizia della polvere | 1 | ||
| sistema di pulizia | colonne | 2 | |
| Sistema di controllo della saldatura | 1 | ||
| Ospite laser | laser |
Cina Max/2000 w |
1 |
| Macchina per il raffreddamento ad acqua | DOLUYO / 2 p | 1 | |
| Giunto saldato al laser | importare | 1 | |
4, postazione di saldatura

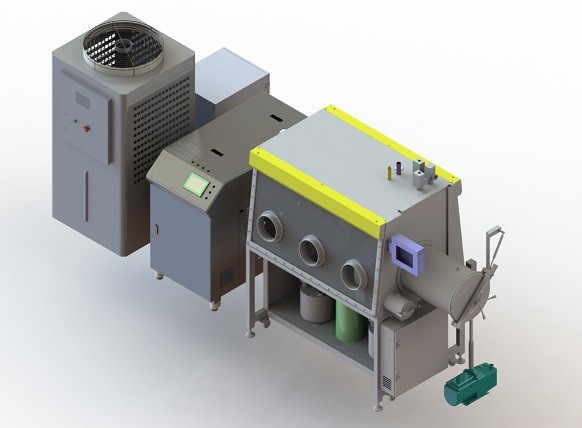

L'unità di saldatura comprende principalmente il sistema di movimento, il sistema di protezione della saldatura, il sistema di monitoraggio, l'attrezzatura, il sistema di pulizia della polvere e il sistema di controllo della saldatura.La tabella di saldatura è mostrata nella figura sottostante.
