Catena di montaggio al nichel zinco 25kva AC220V del piatto della batteria

Batteria del nichel del cadmio, batteria del nichel del ferro, catena di montaggio al nichel zinco del piatto della batteria, catena di montaggio



1. Requisiti di progettazione della catena di montaggio del piatto della batteria della borsa
Funzione
1,1, il dispositivo metteranno automaticamente la cinghia d'acciaio nella macchina, usura che artificiale della bobina del volume la cinghia d'acciaio nella scatola d'acciaio automatica che forma la saldatrice SongLiaoKou può, vicino con i prodotti d'alimentazione automatici dell'acciaio di pressione del manipolatore (lunghezza di taglio della banda d'acciaio richiesta dal cliente) ai parametri dell'insieme, taglienti il modanatura d'acciaio di pressione della cinghia (la cinghia d'acciaio dopo la formazione della forma «di U» è «il muscolo»). Afferri il ricuperatore del manipolatore di rinforzo, attesa. Il contenitore di lamiera di acciaio ha fatto l'azione del motore passo a passo che si alza, materiale di piatto d'acciaio automatico della gru a benna del manipolatore anche, nell'alimentazione, quadrante prevede un di andata, presa prevede un manipolatore della barra di gru a benna, saldatura automatica, scatola d'acciaio di modellatura automatica in continua la struttura sarà automaticamente secondo l'ordine nella stessa direzione (intorno a 100 pezzi per lotto), ordinata al ciclo a lavoro. (nota: nel corso dell'eseguire il piatto irrigidito alimentarsi con il movimento del manipolatore della barra di gru a benna è lavoro sincrono, per migliorare l'efficienza di produzione)
1,2, efficienza: scatola d'acciaio saldata un min di 10 pezzi, una struttura di rinforzo circa 6 secondi.
1,3, processo tecnologico:


1,4, caratterizzano: un lavoratore può funzionare, piatto artificiale dell'operazione nel complesso dell'acciaio della striscia, piatto d'acciaio dalla gru a benna automatica del manipolatore, modanatura automatico, spianatura automatica, assemblea automatica fissa, struttura di rinforzo che salda un'operazione conveniente ed affidabile di sopravvivenza, ridurre l'operazione manuale e l'intensità di lavoro, alta efficienza.
2. I requisiti tecnici ed i parametri principali:
2,1, materiali di rinforzo: 0,5 millimetri x 14 millimetri x L, ogni piatto pesano circa 10 ~ 30 chilogrammi.
2,2, lunghezza di modellatura: 90 ~ 255 millimetri.
2,3, di rinforzo lunghezza 120 della struttura ~ 290 millimetri, larghezza 85 ~ 175 millimetri sono regolabili.
(singola testa):
2,4, saldatura a punti, lo spessore totale di 3 millimetri o più di meno.
2,5, macchina della saldatura a punti: la macchina della saldatura a punti del billiton del mare. Potere 10% più o negativo di AC380V, 50 hertz + 5% per un output di forza motrice massimo di HZ.The di 25 KVA. Programma di saldatura 25 millimetri. La distanza concentrare di saldatura è regolabile. (due)
2,6, rinforzo, il piatto di rinforzo per pezzo dalla gru a benna automatica del manipolatore su materiale, apparecchio per saldare hanno rimosso automaticamente le parti, automatiche nell'ordine dopo lo stesso ordinato, facile al trasporto ed al processo usando sotto (intorno 100 pezzi per lotto), dopo il rapporto di conteggio alla polizia.
2,7, saldatura a punti sono costanti ed affidabili.
2,8, posizionando posizionamento del dispositivo affidabile, smontaggio durevole e facile.
3. Scatola d'acciaio automatica che forma le componenti principali della saldatrice

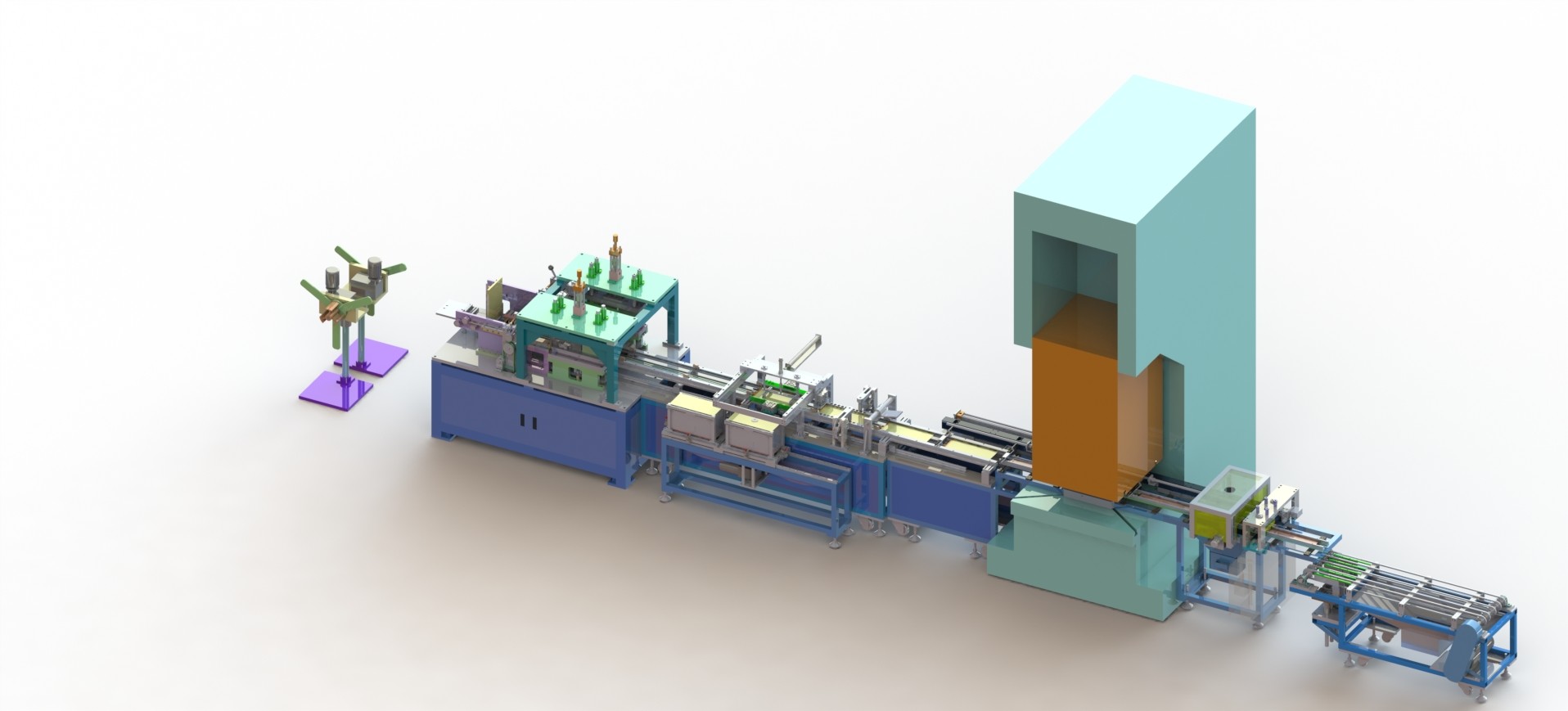

3.1A diagramma, attrezzatura:

3,2, parametri tecnici dell'attrezzatura
