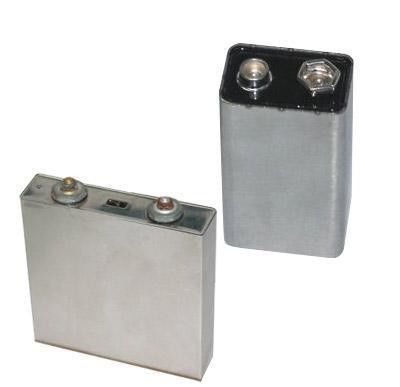

Sistema di alluminio della saldatura a laser per la lamiera di alluminio quadrata o rotonda del coperchio della batteria
1, panoramica dell'attrezzatura è indicato nella seguente tavola
| Nome di dispositivo | Saldatrice del cappuccio quadrato |
| I requisiti dell'alimentazione elettrica |
380V±5% trifase, 50Hz Potere stimato: ≤12KW Corrente nominale: ≤60A |
| Requisiti ambientali | Umidità 10-90% di temperatura 5-40℃/ |
| Richiesta dell'approvvigionamento di gas |
Aria < 0=""> Azoto < 0=""> |
| Orario di lavoro | 24H (servizio continuo) |
| Incidenza guasti | ≤2% (causato soltanto da attrezzatura) |
| Le percentuali del passaggio | ≥98% (a parte i materiali ricevuti anormali) |
| assunzione di personale | 1 persona (caricamento e scaricare) |
| Efficienza dell'attrezzatura | 1 PPM o più su |
2, struttura dell'attrezzatura
L'attrezzatura pricipalmente consiste dell'ospite del laser e della stazione di lavoro della saldatura.

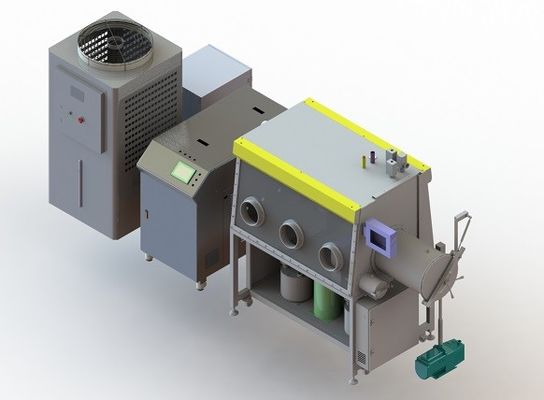

La struttura dell'attrezzatura è indicata sotto
3, configurazione di attrezzatura
La configurazione principale dell'attrezzatura è indicata nella tavola qui sotto
| unità | istruzioni | Quantità | |
| Stazione di saldatura | Sistema del dispositivo della saldatura | 1 | |
| Sistema di moto del laser | Giroscopico | 1 | |
| Sistema di controllo | 1 | ||
| Sistema di protezione della saldatura | 1 | ||
| Sistema di pulizia della polvere | 1 | ||
| sistema di pulizia | colonne | 2 | |
| Sistema di controllo della saldatura | 1 | ||
| Ospite del laser | laser |
La Cina Max/2000 w |
1 |
| Macchina di raffreddamento ad acqua | P DOLUYO/2 | 1 | |
| Giunto saldato del laser | importazione | 1 | |
4, stazione di lavoro di saldatura

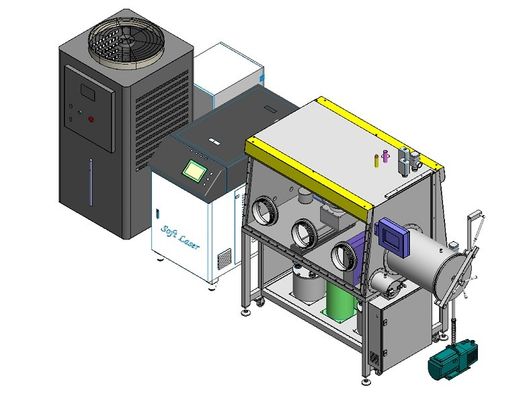

L'unità della saldatura pricipalmente comprende il sistema del movimento, il sistema di protezione della saldatura, il sistema di controllo, il dispositivo, il sistema di pulizia della polvere ed il sistema di controllo della saldatura. La tavola della saldatura è indicata nella la figura qui sotto.
