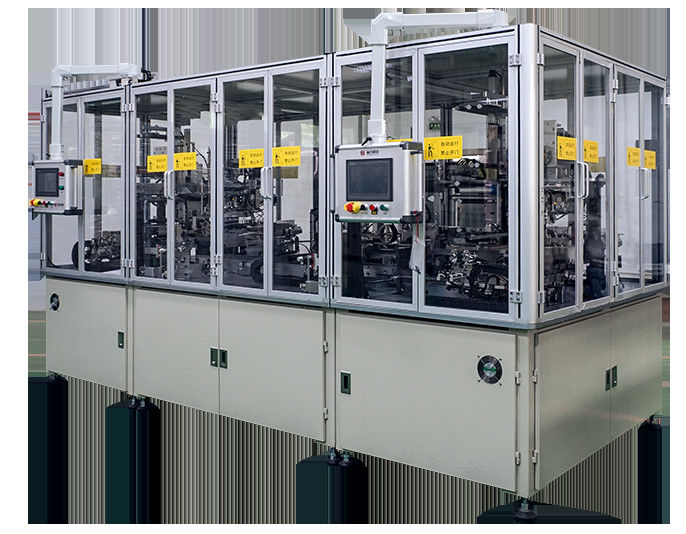

Macchina di laminazione del litio della stazione bianca di Ion Battery Production Line Double
1. Profilo dell'attrezzatura:
introduzione 1,1 alle funzioni ed ai principi del dispositivo:
Questa attrezzatura realizza il processo automatico della laminazione della batteria di potere e le sue funzioni principali comprendono la laminazione automatica, la soppressione adesiva ed automatica della laminazione, della bobina della coda. Diaframma attivo svolgendo, tramite il rullo di transizione, il meccanismo verticale di tensione nella tavola di laminazione principale. La tavola principale della laminazione guida il diaframma per muoversi avanti e indietro, piegando in una forma di Z e disponendo il palo. Manipolatore positivo e negativo dal contenitore di film del palo positivo e negativo per riprendere fuori l'immagine del palo, tramite la piattaforma di posizionamento secondaria che posiziona, esattamente pila sulla piattaforma principale della laminazione. Dopo l'impilamento al numero stabilito dei pezzi, fermi laminare, bobina automatica della coda, nastro della borsa U del bordo, automaticamente giù alla piattaforma di scarico.
2. Funzioni dell'attrezzatura e parametri tecnici
Specifiche della macchina
progetto
ZCCE04A-00
Impilando velocità (chip di s)
0,7 secondi/pezzo
Accuratezza dell'allineamento fra il palo ed il diaframma
Deviazione concentrare ≤±0.5mm (longitudinale)
Diaframma ad accuratezza di allineamento del diaframma
La deviazione di allineamento di conclusione è più di meno di ±0.3mm
Singola accuratezza di allineamento del chip
+/- 0,3 millimetri
Accuratezza globale di allineamento dei pali
+/- 0,5 millimetri
Tempo ausiliario di completamento di un (s) unicellulare
Tempo d'avvolgimento ≤5s della singola coda del rivestimento (se avvolgere il tempo è accumulato sopra molti giri) e tempo di spostamento ≤70s
Orario di lavoro dell'elettrodo una volta installato (h)
0,5
Numero del laminato di
Può essere messo
Delocalizzazione del diaframma
Numero del diaframma regolabile
Modo di finitura
Nastro dell'involucro U del bordo
3. Ambiente di uso dell'attrezzatura
(1) aria compressa: 0,4 ~ 0.8mpa (4-8kgf/cm2), portata: 480L/min;
(2) requisiti di vuoto dell'attrezzatura: grado di vuoto: -101kp ~ -50kp, portata: 12L/S;
(3) raccolta di polvere: il partito b avrà un aspiratore nell'attrezzatura ed accantona un'interfaccia di rimozione di polvere;
(4) temperatura ambiente: 20 ~ 35℃;
(5) umidità relativa: 5-55% ORA;
(6) pulizia ambientale: nessun gas corrosivo, liquido o gas esplosivo sul sito;
(7) alimentazione elettrica: AC220V, monofase; La fluttuazione di tensione è meno di ±10%; Alimentazione elettrica: 11KVA.
