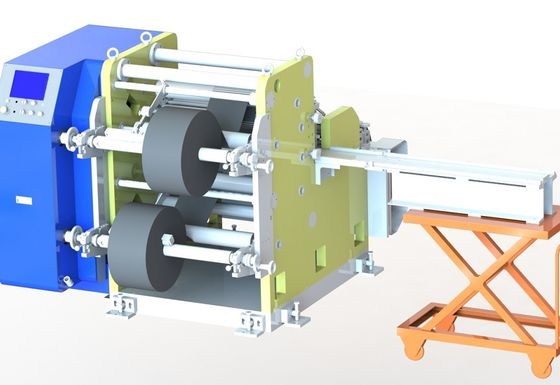

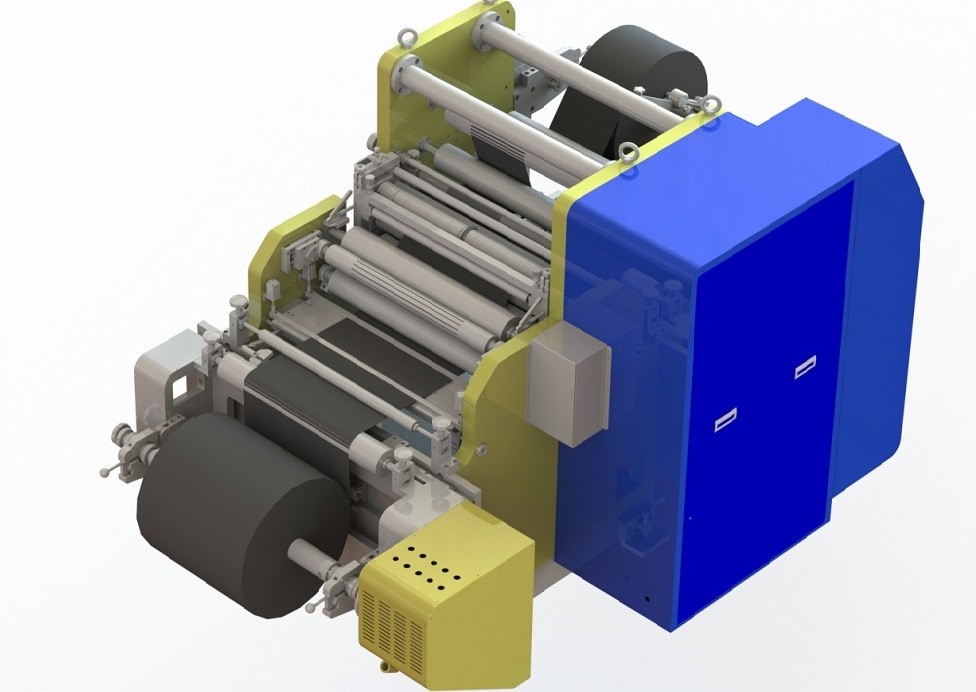

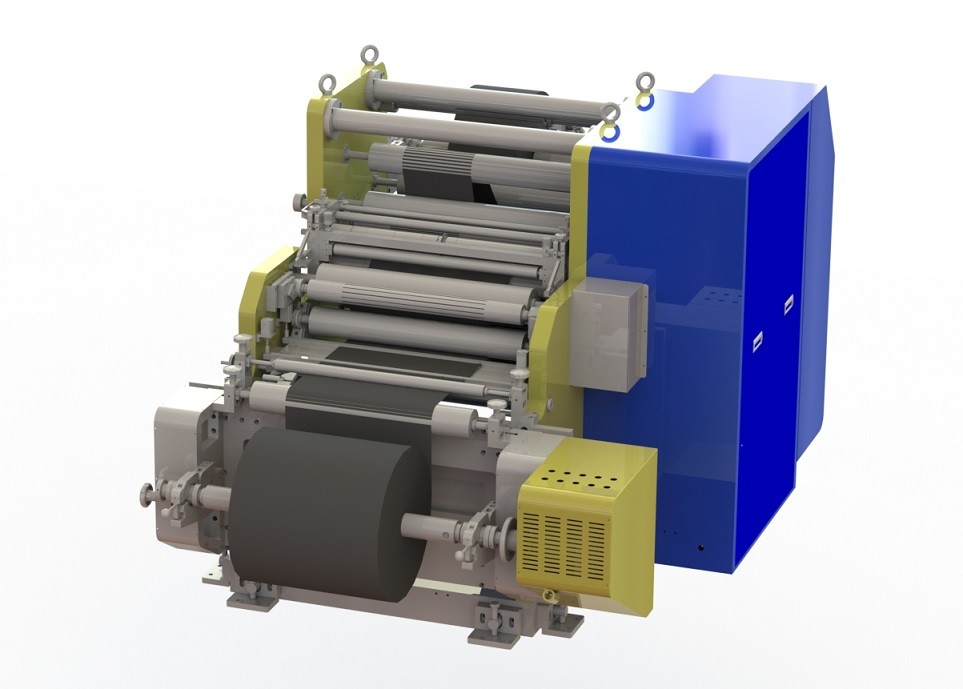

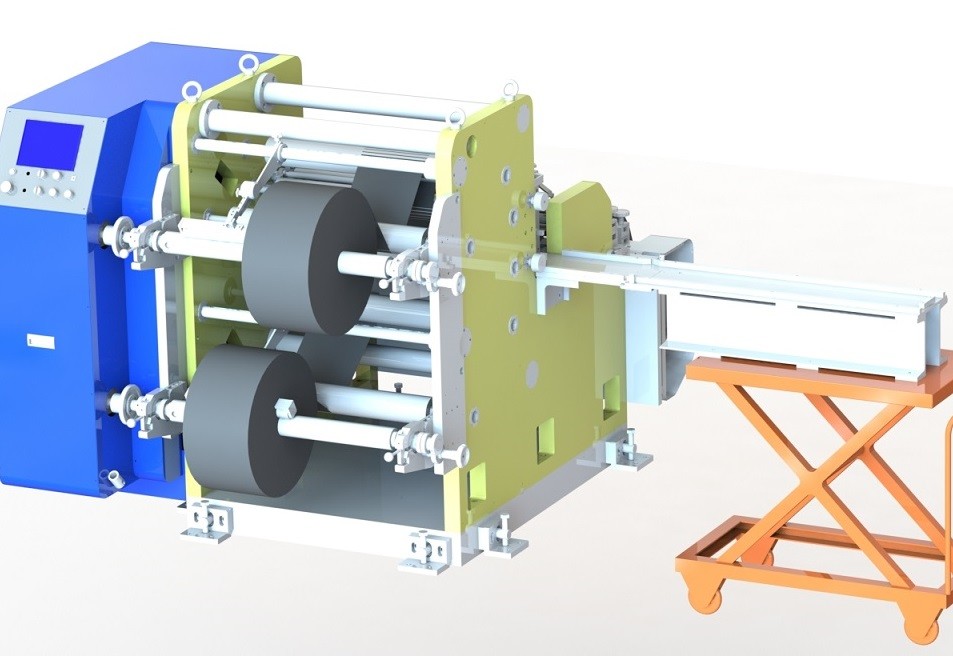

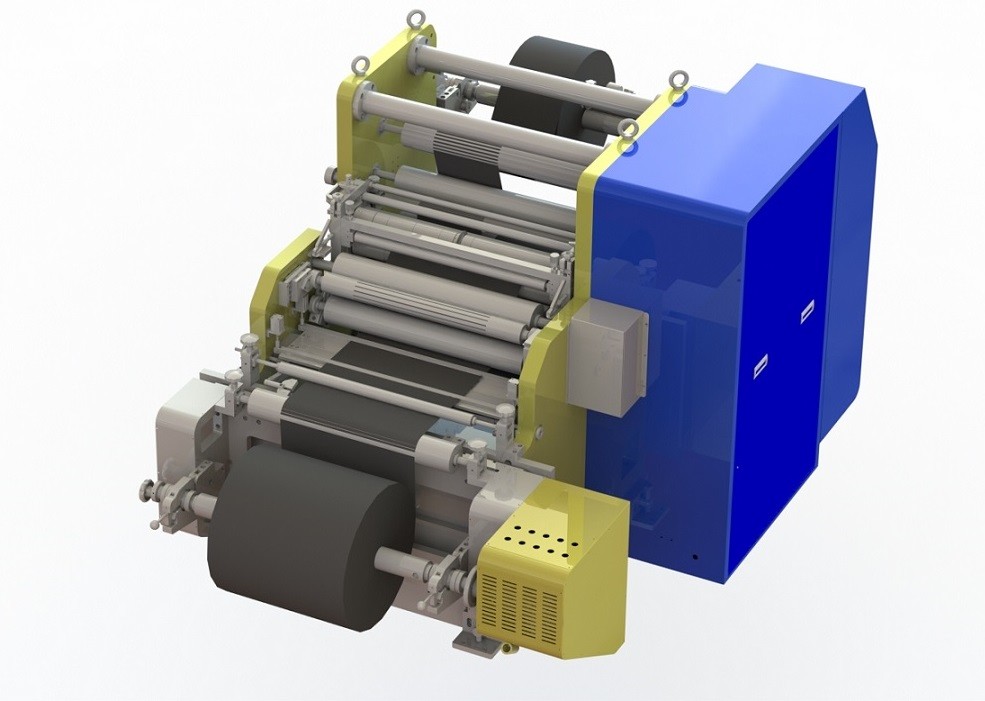

La linea di produzione della batteria al litio di 3 fasi placca la macchina di taglio automatica
1. Funzioni del dispositivo:
1,1, attrezzatura della macchina della macchina di taglio la singola pricipalmente sono utilizzati nella metallurgia, nell'elettronica, nei connettori elettrici ed elettrici di energia elettrica, componenti elettronici, l'alimentazione elettrica, fotovoltaico solare, automobilistica, la costruzione navale, giocattoli, l'hardware, materiali, diaframma del pezzo di palo della batteria, il centro del trasformatore, strisce amorfe del diaframma d'isolamento, reattore del centro della ferrolega, dispositivo dell'impedenza, bobina elettrica del centro della saldatrice, prodotti di acciaio inossidabile, prodotti metallici, mestieri, carta. Materiali da imballaggio e l'altra industria di trasformazione. Caratteristiche di prodotto: può tagliare la striscia ultrasottile, la striscia stretta, nessuna sbavatura, striscia di metallo di alta precisione. La qualità del prodotto ha il livello avanzato domestico. Applicabile alla cinghia d'acciaio. Rame. Cinghia di alluminio. Reagente ed ultra-precisione materiale non metallica che fendono attrezzatura per l'elaborazione 0,02 dello stretto millimetro da 1 e di millimetri più sottile quali nichel, acciaio inossidabile di rame, di alluminio, di titanio, nastro amorfo ed altri generi di cinghia del metallo, la sensibilità di produzione più veloce di fino a 200 m/min e materiale speciale. Con la stabilità è buono. Regoli il grado di grande, alta precisione. Esecuzione fine. Configurazione. Il prezzo è ragionevole, ecc.
1.2. Funzioni principali dell'attrezzatura
1) l'affettatrice continua adotta il resto a mensola dello strumento della struttura, che è conveniente da combinare e cambiare lo strumento. Può anche fornire lo strumento superiore della lama o la doppia struttura sospesa del coltello, strumento a lama.
3) l'asse della taglierina della taglierina è guidata dal servomotore, la taglierina superiore e più bassa è guidata dal servomotore rispettivamente, la differenza è taglierina, lo strato del palo della taglierina non ha poca deformazione ed ondulazione.
4) l'uso della rotella tagliapasta di alta precisione per l'affettatura continua, adatta a di alluminio, stagnola di rame come il substrato per il palo rivestito di lacuna continua, alta precisione tagliente, avanguardia senza sbavatura, nessun grinze;
5) alta velocità tagliente, velocità di progettazione meccanica di 40m/min;
6) con la bobina costante di tensione di controllo dello SpA;
7) l'asse di espansione dell'aria è utilizzata per svolgersi, che può essere girato per prendere il carrello elevatore a forcale e del materiale per prendere i materiali;
8) la struttura dello strumento adotta la struttura mobile eliminata dello strumento ed è fornita di automobile di scaffale, rendente la facile cambiare i coltelli;
9) lo strumento ha alta precisione, non realizza lacuna che tosa, può essere usato ripetutamente, notevolmente comprime il costo;
10) controllo di tensione costante durante lo svolgimento, l'affettatura e l'avvolgimento del up-down;
11) la velocità è controllata dal servo sistema motorio con il cambio di velocità stepless e la sincronizzazione di tutte le parti è realizzata;
12) rotoli su con il righello, conveniente per materiale.
13) Il sistema di rilevamento del CCD può aggiungersi alla tagliatrice per segnare i pezzi di palo difettosi (debba essere specificato nel contratto)
2. Materiali ricevuti e specifiche di prodotto adatte per l'attrezzatura
| NO. | contenuto | specificazione |
| 1 | diametro del rotolo: | Φ500㎜ massimo |
| 2 | Peso di svolgimento: | Max450kg |
| 3 | diametro olling del tamburo: | Φ3» (Φ76.2mm) |
| 4 | La larghezza della stagnola | Max650mm |
| 5 | Spessore della stagnola | Stagnola di rame: 7-20μm; di alluminio: 10-25μm; |
| 6 | Larghezza della bobina: | larghezza massima di taglio del rivestimento del materiale: max650mm |
| 7 | Spacchi lo spessore del palo: | 50~300μm |
| 8 | Diametro d'avvolgimento: | Φ500㎜ massimo. |
| 9 | Diametro della bobina: | Φ3 «(il diametro interno) |
3, parametri tecnici principali dell'attrezzatura:
| NO. | Il nome di progetto | Parametri tecnici |
| 1 | Metta un rotolo di tipo: | La precisione di rettifica è ±0.1mm, la distanza di rettifica è ±60mm, la precisione di svolgimento è ≤± 0.2mm ed il rullo di guida adotta il rullo di alluminio anodico. |
| 2 | Gamma e precisione di controllo di tensione di svolgimento | 20-100N, ±1N |
| 3 | Colpo e precisione di svolgimento di controllo di deviazione: | ±50mm, ±0.2㎜. |
| 4 | Velocità meccanica: | Max40m/min (regolabili continui) |
| 5 | Taglio del tasso di accettazione: | ≥10m/min |
| 6 |
Taglio e specifiche: Larghezza di taglio: Due modelli (comunicazione scritta di larghezza specifica) |
Larghezza di taglio standard: 2 ~ 3 pezzi secondo l'intera macchina del processThe è fornito di un insieme di resto dello strumento, compreso la testa e l'automobile di sollevamento idraulica per il cambiamento dello strumento: (il resto della parte extra sarà specificato nel contratto. Se non specificato, secondo la configurazione standard di caratteristica tecnica. |
| 7 | Accuratezza di larghezza di taglio: | Accuratezza di larghezza di taglio: ±0.05㎜; |
| 8 | Effetto del taglio: | Nessun sbavature o onde; |
| 9 | Sbavatura di Palo (singoli e condimenti compresi e stagnole a doppio foglio) | Oltre la superficie ricoprente dello strato del palo: sbavatura longitudinale ≤10m (disposizione verticale dello strato del palo: oltre la superficie dello strato del palo), sbavatura orizzontale ≤16 m. (disposizione orizzontale dello strato del palo: oltre la superficie dello strato del palo. |
| 10 | Il tempo di impiego dei coltelli |
La durata metersNormal vestentesi positiva dello strumento del metersThe del ≥ 100.000 di vita dello strumento di area della stagnola dell'aurora del ≥ 200.000 di vita dello strumento di area dell'area vestentesi negativa è ≥ 200.000 metri La durata della taglierina di area negativa della stagnola dell'aurora è ≥ 200.000 metri |
| 11 | Serpentina di Palo (piegamento della direzione tagliente del palo): | Pezzo di piegamento ≤1.0mm/1300mm, pezzo di piegamento ≤1.0mm/1300mm del catodo del polo positivo |
| 12 | Marca del coltello di taglio: Coltello domestico della lega | Un modo della struttura del disco del coltello, cambiando la dimensione del distanziatore per regolare il coltello alto e basso tagliente Φ di dimensione, 130 millimetri di diametro, diametro minimo di uso: Φ 126 millimetri. |
| 13 | Caratteristiche intelligenti di rappresentazione dei numeri: | La lunghezza di taglio totale, ritirante ed il rapporto superiore e più basso di tensione di svolgimento, di taglio della velocità, scorrevole la pressione dell'asse, tempo di impiego dello strumento, le varietà del prodotto, la velocità di taglio di macchina, tagliente i metri possono essere fissati ed immagazzinati sul touch screen, sul tracciato conveniente e sul controllo dei processi. |
| 14 | Allarme dell'errore: | Tutti gli errori saranno allarme visualizzato sul touch screen ed i punti dell'errore saranno visualizzati automaticamente per manutenzione facile. Indicatore luminoso a tre colori della lampada dell'allarme, richiamo del touch screen. |
| 15 | Materiale elettrico: | 380V/30A/50Hz monofasi; Consumo dell'aria (aria compressa): 300L/Min; Potere totale: circa 6Kw; Pressione di fonte di aria (aria compressa) > 6 requisiti di kg/cm2Gas: nessun'acqua, nessun olio, aria pulita filtrata. Condizioni di funzionamento: ℃ di temperatura ambiente 20-40; 30-70% umidità. |
| 16 | Larghezza d'avvolgimento: | min30mm~max670mm |
| 17 | Accuratezza d'avvolgimento: | ±0.5mm. |
| 18 | Gamma d'avvolgimento di controllo di tensione | Singola asse: 5-50N |
| 19 |
Disposizione del bordo:
|
Spazzoli il rullo che preme il dispositivo della raccolta, tensione dello spreco del bordo può essere regolato manualmente; Residuo ≥5mm del bordo |
| 20 | Tasso di rotazione del dispositivo: | ≥95% |
| 21 | peso | 2.5T |
| 22 | Colore del dispositivo | Il colore standard è grigio caldo |
| 23 | Allegato con | Il manuale cinese dell'operazione ed il manuale di manutenzione dell'attrezzatura, hanno acquistato le parti manuali ed altri materiali |
| 24 | Nota: fornisca prego al cliente il palo (secondo la situazione reale del positivo e negativo) una macchina della prova del rotolo (circa 500m lungamente) | |
