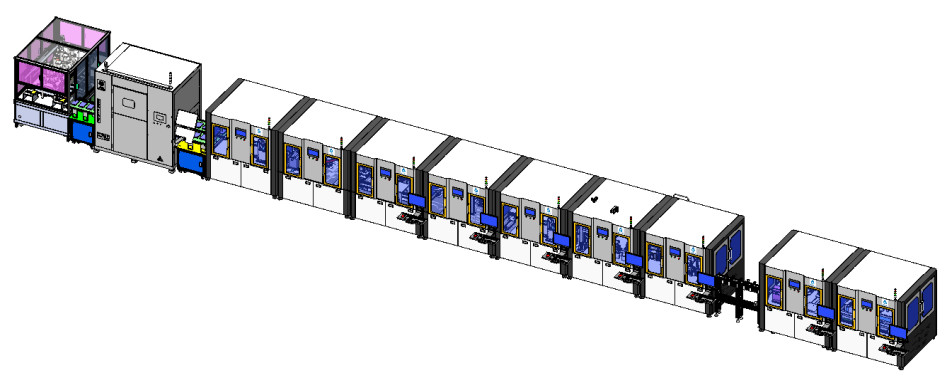

Linea di produzione di alluminio quadrata della batteria al litio della catena di montaggio della batteria di caso

NO.

Nome trattato

Nome di dispositivo

Efficienza

quantità

Caratteristiche

Fornitore

1


pressatura a caldo


Pressa a caldo completamente automatica


6


1


pressatura a caldo simultanea della Multi-cellula
La temperatura di riscaldamento è regolabile da 0 a 100 gradi e la precisione della temperatura è gradi controllati within+/-1
Metta in cortocircuito la prova, lo scarto unqualified.DC 0-260V, la resistenza di isolamento ≥1MΩ, che può essere fissata come richiesto. Tester di cortocircuito specificato cliente.
Interfaccia riservata di dati per archiviazione di dati automatica


Zecheng


2


Ispezione dei RAGGI X


Rivelatore dei RAGGI X


6


1


La batteria entra automaticamente nei RAGGI X.
Rilevazione automatica di saldatura dell'ansa, dell'allineamento del pezzo di palo, dell'ansa e della distanza delle coperture.
Interfaccia riservata di dati per archiviazione di dati automatica


Federazione/Real Estate del Giappone


, 3


Grippaggio del centro della batteria


Filatoio elettrico del centro


6


1

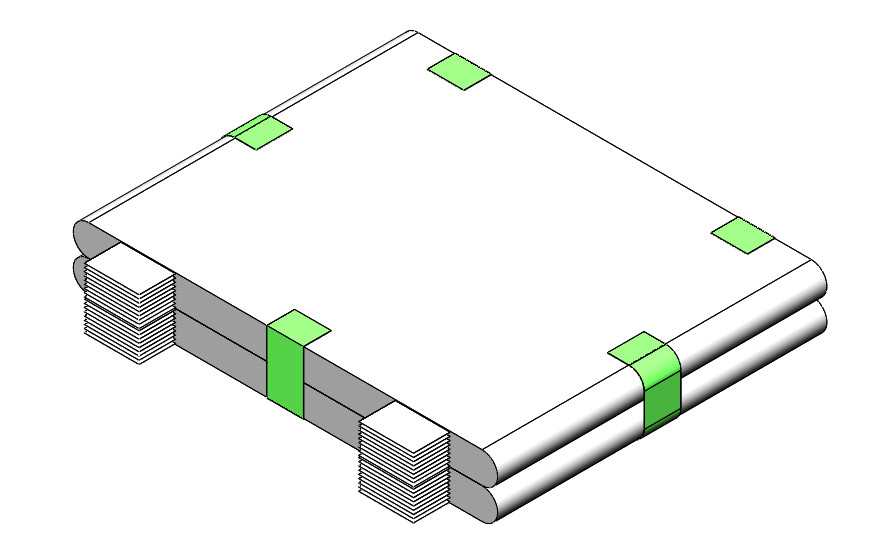

Il centro della batteria è incollato con 5 strisce del nastro adesivo, 1 striscia di adesivo a forma di U alla testa, 2 strisce ad entrambi i lati e 2 strisce alla coda.
Leghi 2,2 cellule


Zecheng


4


Pre-saldatura


Macchina elettrica della pre-saldatura dell'ansa del centro


6


1


Ansa ultrasonica automatica della pre-saldatura
Taglio automatico della linguetta
Pressione automatica della polvere


Zecheng


5


Saldatura di collegamento del pezzo


Saldatrice di collegamento del pezzo


6


1


Saldatura a ultrasuoni automatica delle orecchie di Palo
Raccolta di polvere automatica


Zecheng


6


Saldatura del coperchio


Macchina della saldatura a laser del coperchio


6


1


Caricamento del vassoio del coperchio
Saldatura a laser
Prova di trazione (ispezione casuale dopo la fissazione il tempo stimato o della quantità stimata come richiesto)
Fusione automatica della segnalazione dei nastri,
Montaggio automatico della gabbia
Interfaccia riservata di dati per archiviazione di dati automatica


Zecheng


7


Incapsulamento del centro della batteria


Macchina di montaggio del centro della gabbia elettrica di incapsulamento


6


1


Gabbia d'alimentazione scatola materiale
Incapsulamento automatico delle batterie
Dopo che le 4 cellule si combinano, quattro strati di colla sono incollati.


Zecheng


8


Busta delle cellule


Macchina di rivestimento del centro della batteria


6


1


Alimentando al diaframma scatola materiale
Il rivestimento automatico, nastro adesivo a forma di L automatico in basso accantona


Zecheng


9


Nelle coperture


Macchina automatica delle coperture


6


1


Il carretto manuale mette la cassa di batteria
Coperture superiori automatiche, rimozione di polvere automatica
Entrata automatica delle coperture
Rilevazione automatica della forza delle coperture (rilevazione, ricordo spinti dell'allarme)
Interfaccia riservata di dati per archiviazione di dati automatica


Zecheng


10


Saldatura a laser


saldatrice del raggio laser


6


1


Alimentazione automatica
Rilevazione automatica del CCD
Saldatura automatica del laser, potere di saldatura 1500W


Zecheng


11


Rilevazione di perdita


Spettrometro di massa dell'elio automatico pieno


6


1


Alimentazione automatica,
Guarnizione della scatola
Rilevazione-Infukang dell'elio


Zecheng
