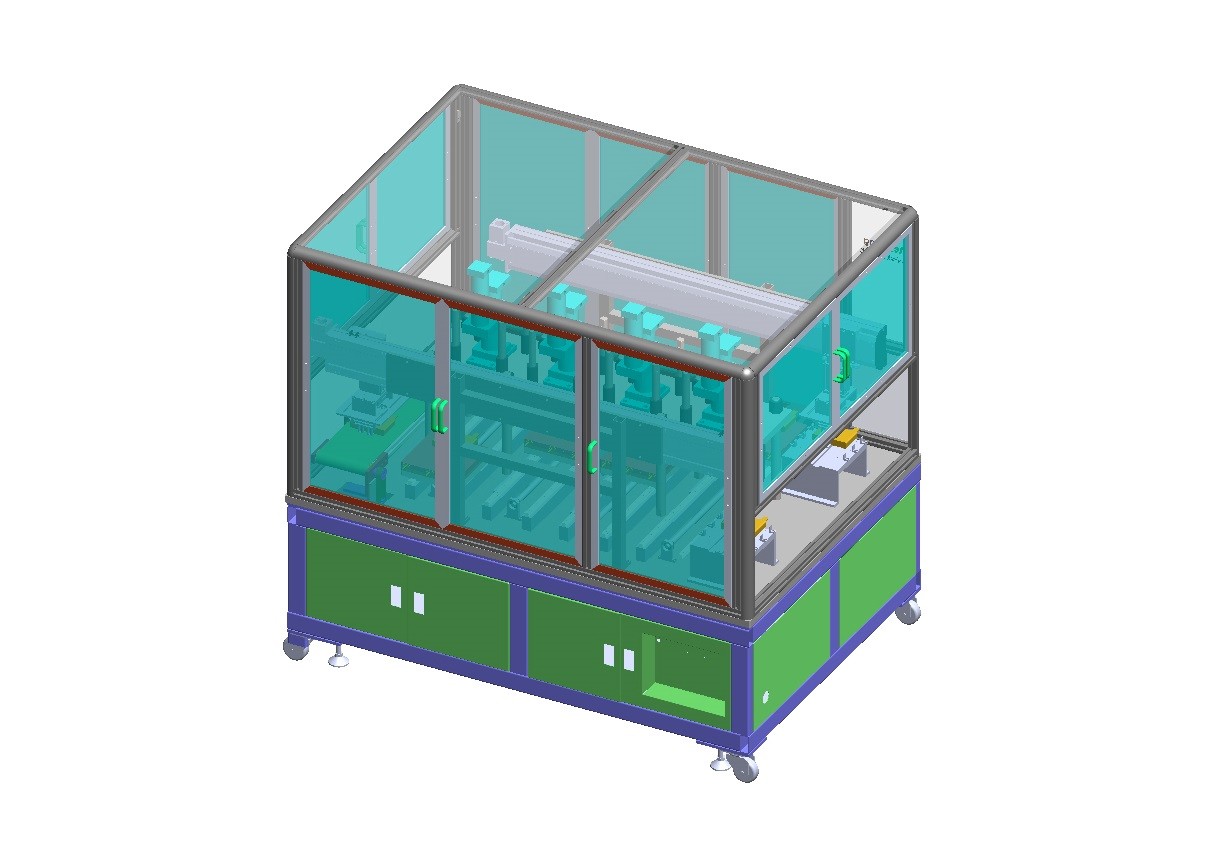

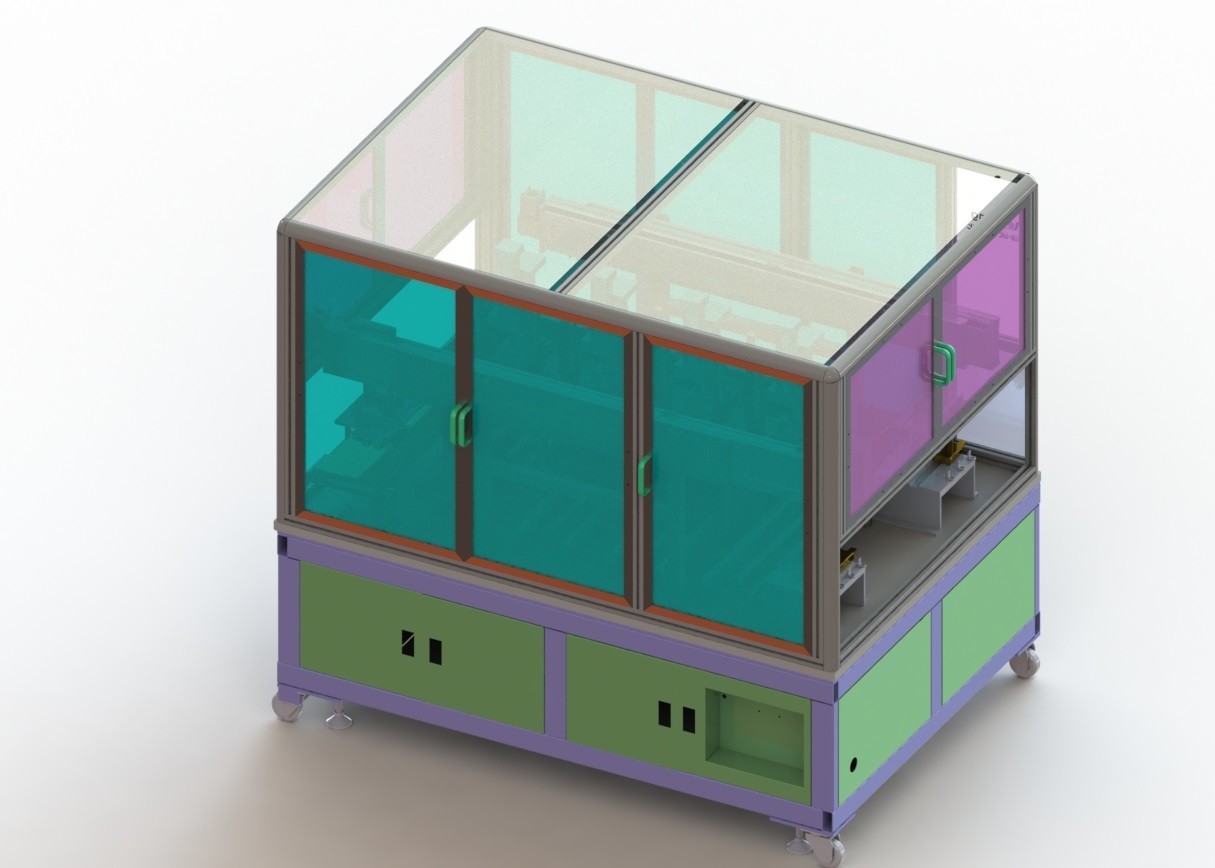

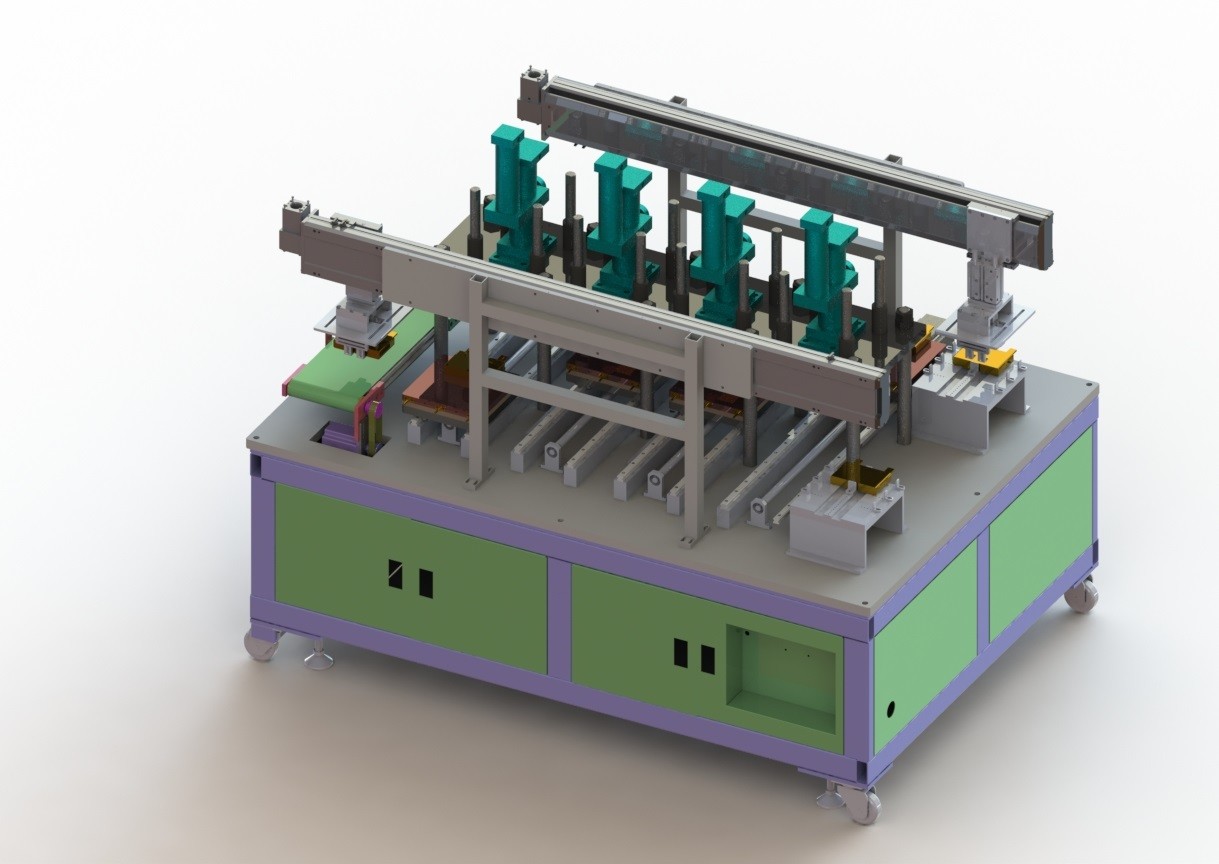

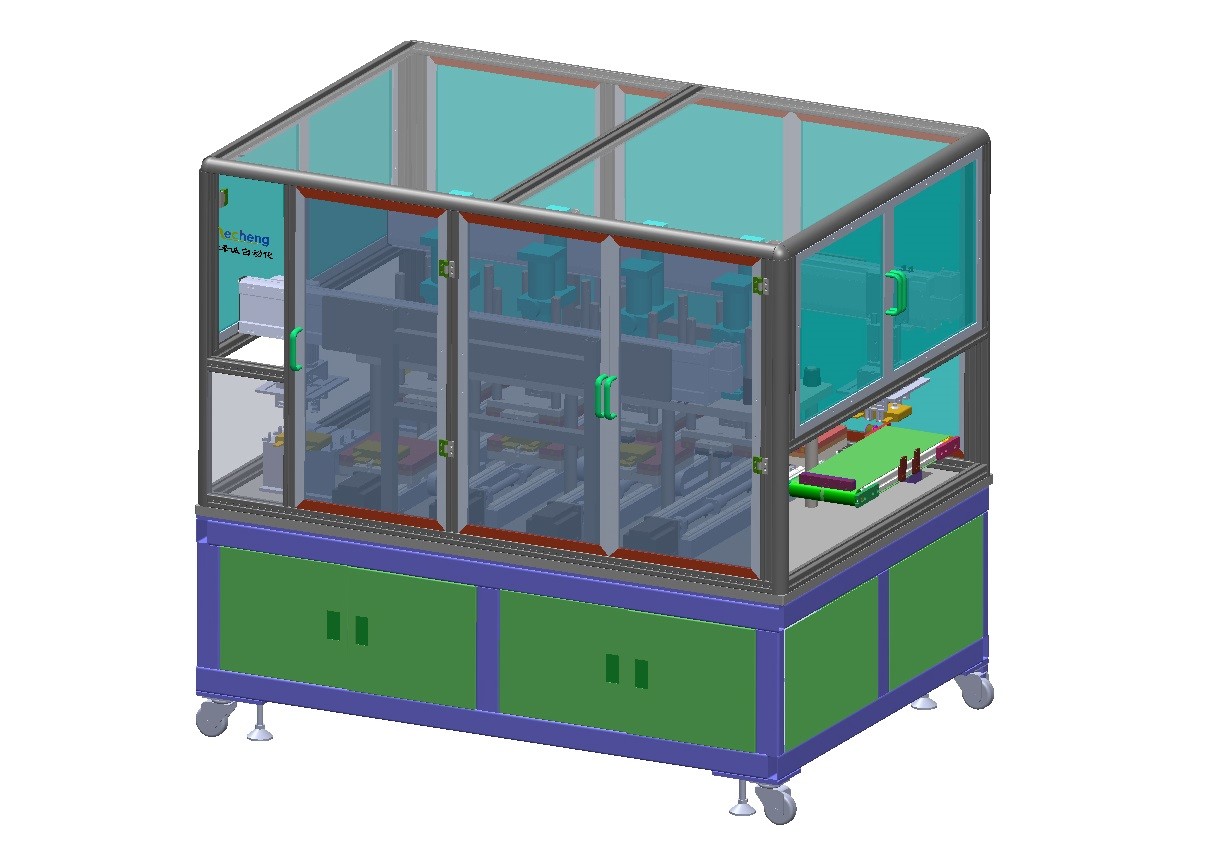

Produzione di attrezzature della batteria dello ione di Li della pressa a caldo per la batteria al litio del fosfato del ferro

Produzione di attrezzature della batteria dello ione di Li della pressa a caldo per la batteria al litio del fosfato del ferro

una panoramica di 2.1.1 funzioni

La macchina di pressatura a caldo adotta una linea retta tipo di 4 stazioni, pricipalmente compresi alimentazione manuale e lo scarico meccanico, pressatura a caldo automatica, prova del ciao-vaso ed altre funzioni. Il sensore sul posto individua il sollevamento su della batteria dopo che il prodotto esiste e la cellula della laminazione manualmente è afferrata e messa nella stazione di pressatura a caldo. La pressatura a caldo dura secondo il tempo dell'insieme e la prova del ciao-vaso è effettuata dopo che la pressatura a caldo è finita. Riferisca al piano della disposizione come segue:

introduzione 1,3 delle funzioni principali

1) la linea a un solo strato di logistica è usata per alimentarsi: la macchina di laminazione mette automaticamente una singola batteria in una maschera di logistica ed il manipolatore di trapianto caricantesi afferra la batteria e la mette in un meccanismo di pressatura a caldo;

2) meccanismo di pressatura a caldo: riscaldamento di pressione delle cellule elettriche;

A) pressatura a caldo: pressatura a caldo senza pallet;

B) parallelismo fra le placche a pressione superiori e più basse: ≤±0.05mm;

C) nel corso della pressatura a caldo, ha la funzione di adeguamento della temperatura. La temperatura di pressatura a caldo può essere regolata all'interno dell'immagine della temperatura normale a 130℃. La precisione di adeguamento è 1℃ e l'errore evidente della temperatura è ≤1℃.In il processo di produzione continuo, la temperatura calda di pressione è controllato all'interno di ±3℃;

D) quando il tempo di pressatura a caldo è stepless e regolabile da 0 a 60s, l'accuratezza di tempo è all'interno di ±1%;

E) tempo di aumento di temperatura di preriscaldamento: il tempo in cui gli aumenti di temperatura di superficie della placca a pressione dalla temperatura ambiente a 130℃ è ≤30Min;

F) la pressione delle cellule può essere regolata all'interno della gamma di 3000-5000kgf. Durante il servizio continuo, la deviazione della forza di ogni cellula è all'interno di ±0.5%;

G) trattamento della batteria del anti-bastone per la placca a pressione: il trattamento della batteria del anti-bastone è richiesto per la placca a pressione in contatto con la batteria nuda. Durante il processo di pressatura a caldo, non c'è danno o popolare sulla superficie della batteria;

3) prova del ciao-vaso: effettui la prova del ciao-vaso sotto pressione durante il processo di pressatura a caldo.

A) tensione di prova 0 ~ 1000V regolabile, 0 ~ 1000V regolabile, accuratezza 1V, gamma corrente 0 ~ 10mA, accuratezza corrente 1mA, tempo 0 ~ 999s di tensione di perdita della prova regolabile;

B) il valore corrente ed il valore di tensione possono essere alimentati di nuovo al sistema dello SpA allo stesso tempo per assicurare l'accuratezza di giudizio di cortocircuito. L'attrezzatura ha la funzione di distinzione della NG e dell'APPROVAZIONE;

C) dopo che la prova di cortocircuito, il manipolatore di scarico metterà i prodotti incompetenti nell'area residua per il trattamento manuale ed i prodotti qualificati saranno messi nella linea seguente di logistica;

1,4, lista delle configurazioni di dispositivo primarie

2.1.5 attrezzatura parameters1 tecnico. Parametri dell'attrezzatura di base

1) potere totale: ≤50KW;

2) alimentazione elettrica: AC380 V±10% 50HZ, sistema a cinque vie trifase;

3) aria appiattita: ≥ 0.5mpa, flusso ≥12m /h di pressione;

4) peso dell'attrezzatura: ≤ 2,0 tonnellate. Carico al suolo: 650kg/㎡;

5) dimensione globale: (lunghezza) 2000* (larghezza) 1400* (altezza) 2200; (per riferimento soltanto, specifico in natura);

6) colore di aspetto: secondo il bordo di colore del partito a;

7) efficienza dell'attrezzatura: 5PPM (efficienza di funzionamento automatico di attrezzatura, a parte altri fattori);

8) il tasso commovente di ≥ 99% dell'attrezzatura;

9) ≥ 98% del rendimento di prodotto;

3. Sistema di controllo elettrico

1) il modulo di posizionamento e controllo di modulo di IO il movimento dell'asse e del cilindro a macchina. Il sistema è fornito della funzione della anti-mancanza di prontezza per ridurre il danno all'attrezzatura causato dal misoperation del personale.

2) il dispositivo riserva l'interfaccia del modulo della porta seriale e del modulo di Ethernet, raccoglie le informazioni state necessarie dal dispositivo e riserva la funzione di collegamento a monte e a valle dei dispositivi
