I. descrizione di funzione del dispositivo

Questa macchina pricipalmente è utilizzata per l'avvolgimento della cellula di Accumulatore litio-ione cilindrica. Il processo di lavoro è come segue: i pezzi ed il diaframma positivi e negativi dell'elettrodo attivamente sono svolti, rispettivamente tramite il controllo di tensione, il dispositivo di rimozione di polvere ed il dispositivo di correzione di deviazione (con la funzione di rettifica della deviazione prima dell'avvolgimento), il diaframma ha la funzione di eliminazione dell'elettricità statica, la parte d'avvolgimento è introdotta ed avvolta secondo i requisiti trattati ed il nastro di termine è incollato. I prodotti finiti soppressione automaticamente dopo la scrematura, con la funzione del foro caldo, con rilevazione di cortocircuito e l'eliminazione del prodotto difettoso, i buoni prodotti è consegnata alla tavola della raccolta, realizzante il processo automatico di bobina.

1. Piatti positivi e negativi

(1) tolleranza largamente di taglio

A: all'interno di 0.1mm

deviazione della direzione di larghezza del rivestimento

Spessore: all'interno di 2%

forma d'onda, piegante e deformante

Nessuna forma d'onda (difetti superficiali di conclusione del dito), deformante (dopo avere tagliato il ricciolo del pezzo di palo della parte),

Errore di piegamento tortuoso: l'errore di piegamento tortuoso della lunghezza dell'elemento del palo è meno di 0.3mm/1m.

(4) la cinghia del collegamento sarà fatta del nastro di verde o di rosso con i colori ovvi per provare e la singola bobina sarà scaricata al posto di bobina.

(5) segno finale:

Il segnale che il materiale utilizzato come il rotolo originale è esaurito e la parte non rivestita del terminale saranno più di 1m.

2, il diaframma

(1) tolleranza di larghezza di taglio: all'interno di ±0.05mm

(2) la forma d'onda, piegante, giudizio visivo di forma del bordo dei prodotti difettosi esclude.

(3) segno finale: segni il finale, per fare il segnale esaurito, può essere segnato nel verde o nel nero.

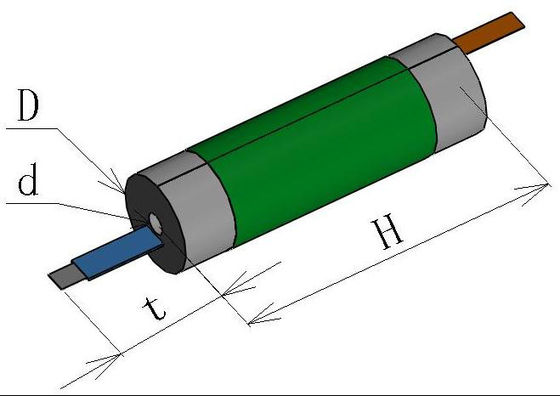

3. Svuoti la specificazione

specifiche

Dimensione (millimetri)

Diametro D

16 ~ 32

Altezza H.

40 ~ 65

Diametro d del poro

Il phi è 3,5

Molto orecchio esposto

25 o di meno

Molto numero dell'orecchio

4 o di meno

4. Accuratezza di bobina (materiali soddisfanno le richieste di 2,1 e di 2,2)

1) ± 0.3mm di errore di allineamento di conclusione del diaframma;

2) l'errore di allineamento del fronte dell'estremità dello strato del palo è ±0.3mm;

3) l'errore di altezza delle cellule è meno di 0.6mm.

Iv. capacità di produzione (a parte i fattori dell'non attrezzatura)

Quando la lunghezza della lama è meno di 700mm, l'efficienza di produzione di 18650 non è di meno che 24-26pcs/min;

L'efficienza di produzione di 26650 non è di meno che 15-18pcs/min

L'efficienza di produzione di 32650 non è di meno che 10-11pcs/min

Tasso del passaggio del prodotto: tasso sposato ≥99% ≥97%

V. caratteristiche dell'attrezzatura

1. La posizione del cambiamento adotta il principio di servomotore e di divisore per guidare la piattaforma girevole, con il posizionamento accurato e per digiunare la velocità di produzione;

2. L'ago di bobina adotta il un-side avanzato dell'ago di due-metà che tira l'ago, che può migliorare la velocità di bobina;

3. È molto conveniente cambiare gli aghi. Gli aghi di rotolamento possono essere cambiati in cinque minuti ed essere prodotti normalmente.

4. Usi la struttura delle rotaie di scorrimento per avvolgere tutte le parti e misura lo spazio bene;

5, possono essere adatti a 16 - la dimensione 32, la larghezza applicabile fra 45-70mm, appena la necessità di cambiare la clip materiale e cambiare i parametri possono essere più convenienti.

1, la macchina sta facendo scorrere, rifornendo di carburante ed operazione più convenienti e sicuri;

2, positivo, piatto negativo, svolgimento automatico del diaframma e rettificare, tensione con controllo proporzionale della valvola, la tensione possono essere controllati nelle sezioni

8. La rilevazione di cortocircuito sarà provata dall'istituzione di prova di cortocircuito. La prova e lo scarico saranno completati in una volta.

9. La rettifica della deviazione è cambiata per adottare il metodo di rettifica integrale. Il metodo di controllo di rilevazione di bordo materiale è più ragionevole nella progettazione, più accurata nel giudizio e più veloce nella rettifica della deviazione

10. C'è un dispositivo di rimozione di polvere al pezzo di palo che svolge e che taglia l'estremità;

11. Fermi il nastro rotolando, non facile piegare;

12. Adotti i materiali ed il trasporto meccanici della cinghia per evitare la collisione delle cellule elettriche;

13. La scatola elettrica è sul lato destro dell'argano ed il collegamento fra il posto di soppressione e la procedura di lavoro seguente non è colpito;

14. Interfaccia amichevole, funzionamento facile e manutenzione semplice.

Vi. composizione nell'attrezzatura

1) meccanismo di bobina del diaframma (due insiemi):

La bobina del diaframma è riparata dall'asse meccanica di espansione, che è posizionata dal lato di riferimento del fronte dell'estremità interna del diaframma. Il servomotore è utilizzato per guidare direttamente ed i comandi di programma lo svolgimento automatico.

2) meccanismo di tensione del diaframma (due insiemi):

Adotti il rullo dell'oscillazione, azionamento basso del cilindro di attrito; Aggiunga l'eliminatore elettrostatico del diaframma.

La valvola proporzionale regolante la pressione precisa controlla la tensione di lavoro, la tensione può essere controllata nelle sezioni, 0-500kpa;

3) meccanismo di correzione di svolgimento e di deviazione del pezzo di palo (due insiemi + due insiemi):

La bobina del materiale di strato del palo è riparata dall'asse meccanica di espansione e lo strato del palo è posizionato dal lato di riferimento dell'interno, che rende il rifornimento di carburante conveniente e rapidamente. Il servomotore è utilizzato per guidare direttamente ed i comandi di programma lo svolgimento automatico.

La bobina del materiale di strato del palo è collegata con il servomotore di rettifica tramite la vite della palla, secondo il segnale del sensore di rettifica preciso, la rettifica automatica globale, assicurando la posizione bassa del bordo dello strato del palo.

4) meccanismo di tensione dello strato del palo (due insiemi):

Adotti il rullo dell'oscillazione, azionamento basso del cilindro di attrito;

La valvola proporzionale regolante la pressione precisa controlla la tensione di lavoro, la tensione può essere controllata nelle sezioni, 0-500kpa;

5) dispositivo della spazzola della polvere del pezzo di palo (due insiemi);

L'itinerario di viaggio del piatto di palo è fornito di dispositivo su due lati di pulizia della polvere per impedire la polvere il succhiamento nella batteria.

6) dispositivo del ritaglio del palo (due insiemi);

Il cilindro taglia il pezzo di palo e l'estremità del pezzo di palo è condotta nella parte d'avvolgimento dalla madrevite.

Cavo di Palo dentro e partita di srotolamento del palo, velocità stabile, posizione accurata, nessun palo di danno; Errore di pole position ±1mm

7) dispositivo di taglio del palo (due insiemi),

Il taglio di Palo adotta le forbici per assicurare l'estremità piana del palo;

Assicuri la sbavatura meno di 0.03mm; L'efficace durata della taglierina è ≥2 milione volte

8) dispositivo di bobina (un insieme):

L'ago di bobina adotta il metodo avanzato del disegno di un-side dell'ago di due-metà, che può migliorare la velocità di bobina e risparmia lo spazio cosmico dell'attrezzatura.

L'ago di bobina adotta la doppia struttura di sostegno laterale, la trasmissione è stabile, garantisce il rendimento di bobina; L'ago d'avvolgimento palpita ≤0.10mm nel caso di tensione

Il motore a vento è relativamente fisso ed il potere è trasferito all'ago di bobina attraverso il sistema dell'ingranaggio di rendere l'attrezzatura più stabile.

Aggiunga la funzione del foro di scalpore con l'ago

9) dispositivo dello spostamento (un insieme):

La posizione del cambiamento adotta il principio di servomotore e di divisore per guidare la piattaforma girevole.

La stazione ha la funzione di perdita di potere e l'autobloccante, che si accerta dell'impiego affidabile delle attrezzature.

Il diaframma è stato tagliato con una taglierina della montagna.

11) dispositivo adesivo (un insieme):

Adotti il metodo di rotolamento, adatti per attaccare un'ampia cinghia, la buona stabilità, non facile piegare la cinghia;

12) soppressione del dispositivo (un insieme):

Il modo di per mezzo della mano meccanica per tenere la cellula elettrica per tagliare il materiale, evita la cellula elettrica per urtare;

Raggiunga il pendolo del manipolatore, l'allungamento, l'artiglio ed altre azioni, il completamento della batteria automatica sulla linea del nastro trasportatore;

13) prodotto finito che trasporta dispositivo (un insieme):

Il meccanismo di misurazione Lapped è adottato per misurare il cortocircuito, che efficacemente riduce l'errata valutazione. Aggiunga lo scarico di cortocircuito dopo la prova

Metta in cortocircuito, orecchio mancante del palo, pezzo di palo difettoso ed altri prodotti incompetenti sono rimossi al contenitore di residuo;

La casella qualificata è trasportata a di raccolta dalla cinghia;

14) sistema di controllo (un insieme);

Interfaccia cinese di operazione, interfaccia amichevole, operazione semplice;

Il sistema di allarme è perfetto ed ha la funzione di auto-diagnosi.

Ha la funzione del conteggio di taglio della taglierina della fetta del palo, del conteggio di produzione e dell'allarme per il superamento dei periodi prestabiliti.

Facilità sostenenti

1) dimensione globale: 2400L*1500W*2100H (scivolamento compreso della barretta uomo macchina)

2) alimentazione elettrica: potere monofase di AC220V 50AHZ: 10KW

3) peso dell'attrezzatura: 3000kg

4) fonte di aria richiesta: 5~7 KGF /cm, 100 l/min;

5) gas anti corrosivi, liquidi e gas esplosivi.

6) la parte di salto è separata dal tripletto di fonte di aria.

7) il rumore dell'attrezzatura deve soddisfare le richieste delle norme di progettazione e di igiene di impresa industriale tj36-79 ed il rumore non supererà 80dB (A) (norma nazionale gb3096-82). Il rumore dell'attrezzatura è misurato ad una distanza di 1m dall'attrezzatura e non è maggior di 75dB durante l'operazione in ozio e di 85dB durante il taglio ed il caricamento.

Impegno di cooperazione

1. Nuova promessa dell'attrezzatura

La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.

2. Impegno di riservatezza

La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.

3. Impegno di servizio di assistenza al cliente

(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;

(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh

(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
