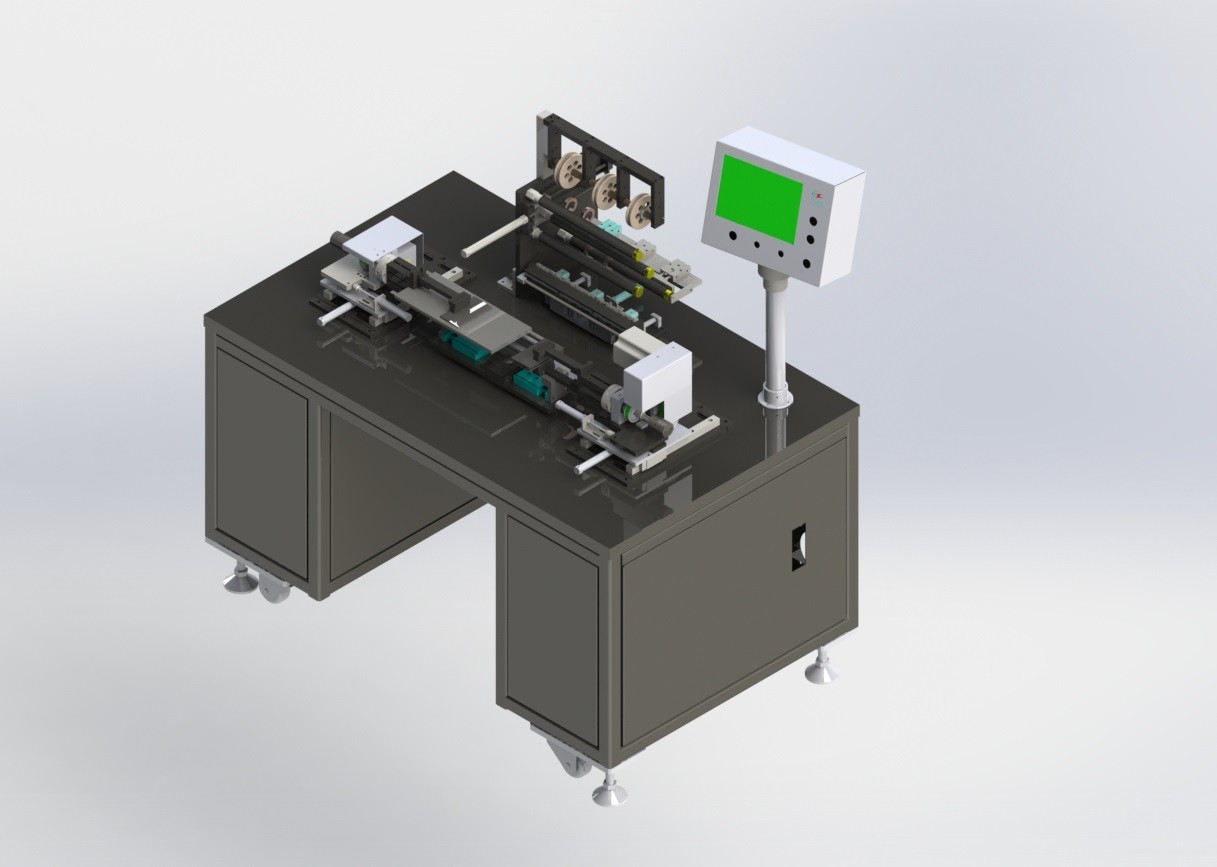

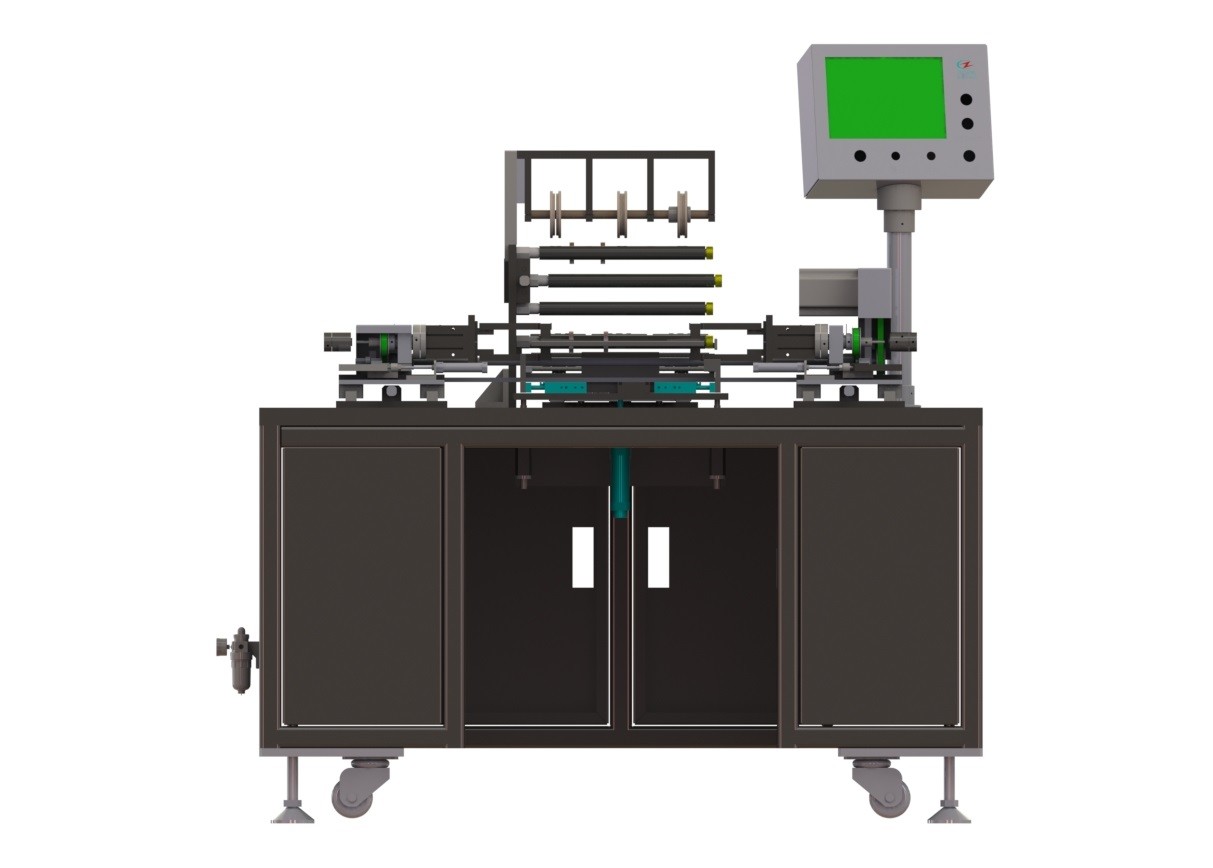

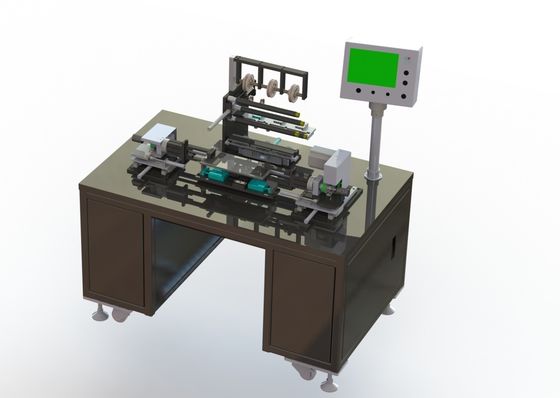

Catena di montaggio a macchina di gommatura sperimentale a basso rumore del pacchetto dell'Accumulatore litio-ione
1, introduzione dell'attrezzatura
Questa macchina è progettata specialmente per il processo di incollatura del nastro adesivo dopo la spianatura della batteria quadrata. È adatto a spostamento simultaneo di 5 o parecchie batterie dopo la spianatura della batteria con il nastro adesivo intermedio.
| W |
H |
T |
SL |
| 80mm |
100mm |
2.5-10mm |
15mm |
3. Funzioni e parametri dell'attrezzatura:
3.1. Si veda la seguente figura per la posizione del nastro adesivo.
3.2. Si conclude una volta il nastro medio. 2 strisce del nastro adesivo saranno legate e la distanza obbligatoria sarà la distanza fra le due conclusioni del nastro adesivo:
3.3. Nessuna bolla dopo lo spostamento del nastro;
3.4. Errore di posizione del nastro adesivo: 1 millimetro;
3.5. tempo del takt: 6ppm.
4. Descrizione di attrezzatura
Descrizione del processo di lavoro:
Secondo le indicazioni di figura 1 a destra, le batterie appiattite sono disposte manualmente nella batteria che posiziona la posizione vuota 1, i cilindri spingono i due lati della batteria da posizionare, le dita di pressione sul movimento di entrambi i lati verso la batteria premere la batteria, gli interi movimenti verso la direzione del nastro adesivo, i bastoni del meccanismo di rotazione del meccanismo di alimentazione di nastro adesivo il nastro adesivo sulla batteria, il motore girante gira ad un angolo dell'insieme, il nastro adesivo è avvolgere sulla batteria, dopo che la taglierina tagliano il nastro adesivo, il motore gira ad un determinato angolo ed al rullo premente urgente sulla batteria attacca l'adesivo della coda sulla batteria.
4.2. Descrizione di attrezzatura principale
4.2.1. Cellula che posiziona e che preme meccanismo: disponga manualmente la cellula nella tavola di posizionamento ed il cilindro spinge il piatto laterale di posizionamento per allineare la cellula.
4.2.2, attaccano il meccanismo medio del nastro: premi la batteria premendo il cilindro del dito, attacchi il nastro sulla batteria, giri il motore per avvolgere il nastro sulla batteria, tagli il nastro con la taglierina di nastro, giri il motore ancora per fissare l'angolo e premi il rullo per attaccare il nastro della coda sulla batteria.
4.2.3 nastro adesivo che attacca meccanismo: Due rotoli del nastro adesivo possono essere appesi al rullo a mensola e le funzioni del nastro che si alimentano e che tagliano possono essere realizzate tramite il nastro che allenta il meccanismo, legare il meccanismo con un nastro di alimentazione e legare il meccanismo con un nastro di taglio.
4.2.4. Meccanismo della pagina: struttura saldata 4040 quadrati con buona forza. La base di appoggio è fatta del piatto d'acciaio spesso di 25mm con superficie cromata.
4.2.4. Meccanismo di comando: L'interfaccia dell'operazione del touch screen è adottata, con la chiara e bella interfaccia dell'operazione. Ci sono bottoni startup, dell'arresto di emergenza, manuali ed automatici.
4.2.5. Meccanismo del gruppo di regolazione: la macchina internamente è fornita di un bordo elettrico indipendente ed internamente è fornita delle componenti di circuito principale quale il commutatore di perdita, l'alimentazione elettrica stabile di CC, lo SpA per controllo, il relè, dispositivo di controllo di controllo motorio, il collegamento ecc. con l'esterno sarà fatto dai connettori e dai blocchetti terminali. Lo SpA adotta il omron. Il soffitto del cavo elettrico è perforato. I cavi ed i tubi di aria fra l'altra attrezzatura saranno fissati e convogliati alla parte inferiore.
5. Configurazione di attrezzatura
| NO. |
composizione nel sistema |
Configurazione di sistema |
Quantità |
| 1 |
Sistema dello scaffale |
|
1 insieme |
| |
|
Struttura di scheletro saldata |
1 |
| |
|
Substrato (placcatura del piatto d'acciaio) |
2 |
| 2 |
Sistema manuale di posizionamento e di alimentazione |
|
1 insieme |
| |
|
Alimentazione posizionando meccanismo |
1 |
| 3 |
Leghi attaccare con un nastro il meccanismo |
|
1 insieme |
| |
|
Cilindro - SMC |
6 |
| |
|
Argento ferrovia-superiore della guida lineare |
4 |
| 4 |
Premendo e meccanismo di rotazione |
|
2 insiemi |
| |
|
Cilindro - SMC |
10 |
| |
|
Argento ferrovia-superiore della guida lineare |
4 |
| |
|
Motore-Handelberg |
1 |
| |
|
Cinghia sincrona |
2 |
| 5 |
Sistema operativo |
|
1 insieme |
| |
|
Schermo di tocco |
1 |
| 6 |
Sistema di controllo |
|
1 insieme |
| |
|
Omron SpA |
1 |
6. Impegno di cooperazione
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
