Macchina di rifornimento liquida di Li dello ione della produzione di attrezzature cilindrica della batteria
1.1. Nome dell'attrezzatura: macchina a iniezione lineare
1.2. Modello dell'attrezzatura: jxy-z0508-p288
1.3. Applicazione dell'attrezzatura: procedura liquida dell'iniezione della batteria cilindrica
1.4. Metodo liquido dell'iniezione: un'iniezione liquida di cinque volte, otto volte statiche
1.5. Precisione della pompa ad iniezione liquida: ±0.025g/rotondo
1.6. Capacità dell'attrezzatura: 30,000/10h (2500mah), la capacità reale è determinato tramite la capacità ed il processo della batteria.
1.7. Dimensione dell'attrezzatura: 11763mmX 120mm x 1753mm (altezza di larghezza X di lunghezza X)
1.8. Tasso di qualificazione dell'attrezzatura: 99%
1.9. Tasso corrente dell'attrezzatura: 98%

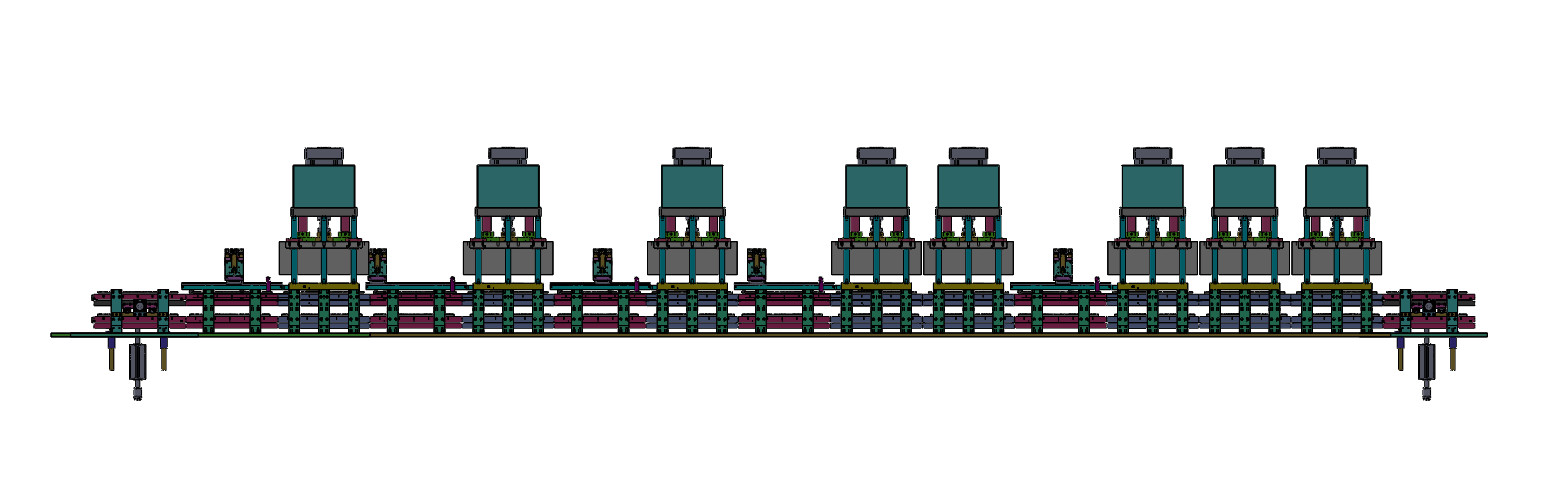

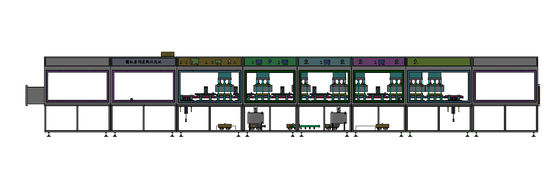

2. Rappresentazione schematica dell'unità e del flusso liquidi dell'iniezione:
3. Metta manualmente la batteria nel vassoio della batteria (modello 18 richiede 4-6 persone di funzionare). Dopo la collocazione del liquido nella posizione dell'iniezione, l'attrezzatura completerà automaticamente l'iniezione ed il vuoto liquidi ed entra nel processo seguente, in modo da fare circolare l'iniezione liquida per 4.times ed il vuoto per 8 volte.
5. Resistenza della pressione della camera di vuoto: il vuoto può raggiungere -90kpa e la pressione può raggiungere 0.4-0.5mpa. Il vuoto e la pressione sono fissati secondo il processo del campo.
6. Descrizione trattata del lavoro:
6,1 cuociono la batteria e la prendono fuori dal forno. Metta manualmente la batteria nel vassoio liquido dell'iniezione con 288 batterie per vassoio.
Metta il vassoio della batteria nell'iniettore per posizionare, (posizionante il blocchetto di limite dell'iniettore)
6,2 premono il combinatore e la batteria installata sarà iniettata nella stazione designata tramite il dispositivo di trasferimento. A completamento, la batteria sarà trasferita alla stazione seguente, il vuoto sarà pompato e un ciclo statico sarà messo. Dopo completamento, la batteria sarà iniettata nella stazione seguente.
6,3 dopo il completamento di intera iniezione, eliminano manualmente la batteria nel vassoio, il vassoio sono spinti di nuovo alla stazione materiale superiore dal cilindro di ritorno, la batteria entrano nella procedura seguente;
6,4 il pannello dell'operazione assumono la forma di touch screen, che è conveniente e semplice da funzionare e lo stato dell'attrezzatura è visualizzato in tempo reale.
6.5Note: il tempo di vuoto ed il tempo diritto possono essere fissati secondo la situazione;
7. Configurazione di attrezzatura:
| NO. | Configurazione di dispositivo: | unità | Il numero di | nota |
| 1 | Carro armato del supporto di vuoto | Insieme di | 8 | |
| 2 | Meccanismo automatico dell'iniezione | Insieme di | 5 | Para accurati |
| 3 | Pompa ad iniezione elettrica (pompa della quattro-testa) | Insieme di | 5 | Tipo di alta precisione |
| 4 | Vuoto del pulsometro o della conduttura (sopra -90kpa) | Taiwan | 1 | Faccia festa la a dovrebbe portare avanti il loro propri |
| 5 | Il vassoio | a | 40 | |
| 6 | La macchina | Insieme di | 1 | |
| 7 | Batteria che posiziona meccanismo | Insieme di | 1 | |
| 8 | Scatola per guanti | Taiwan | 1 | |
| 9 | Riempimento automatico e serbatoio | Insieme di | 2 | |
| 10 | Sistema di controllo | Insieme di | 1 | |
| 11 | Ripari la porta | a | 2 | |
| 12 | Mandrino d'alimentazione | a | 4 | |
| 13 | Soppressione del pollone | a | 2 |
8. Ambiente, installazione e ricerca degli errori in loco
8.1. Temperatura ambiente: sarà determinato dall'ambiente della fabbrica del partito a;
umidità relativa 8,2: l'aria asciutta sarà fornita dal partito a;
alimentazione elettrica 8,3: 220V monofase, 50HZ, gamma di fluttuazione di tensione 3KW: +10% ~ -- 10%;
aria appiattita 8,4: dopo l'essiccamento, stabilizzazione di pressione e di filtrazione: la pressione dello sbocco è maggior di 5.0kg/cm2;
una fonte di 8,5 vuoti: pulsometro 10 l/s, sopra -90kpa, o vuoto della conduttura (sopra -90kpa);
azoto 8,6: ≥ 0.4mpa, 30L/min
gas asciutto 8,7: ≤400Pa (la portata è circa 15m, punto di rugiada è sotto -40℃, più basso il migliore)
(fornito dal cliente)
Impegno di cooperazione
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
