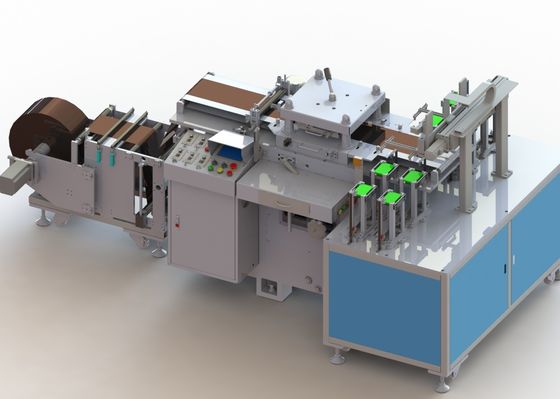

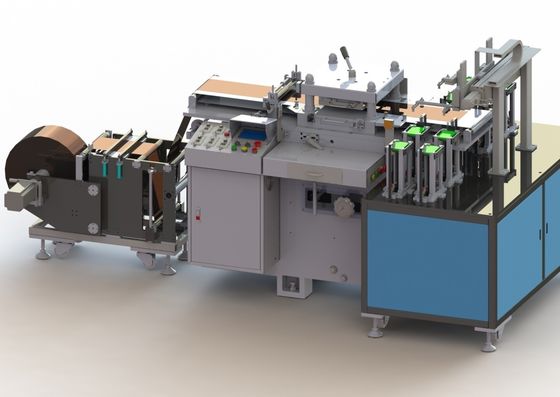

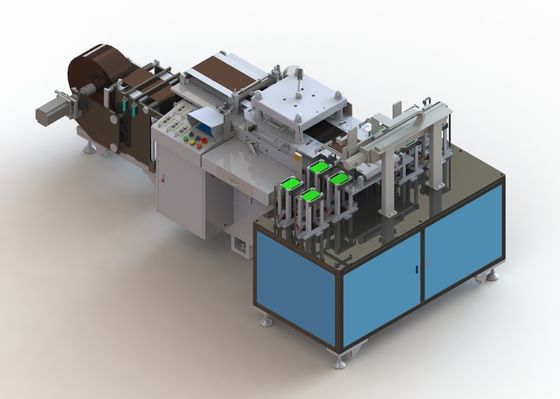

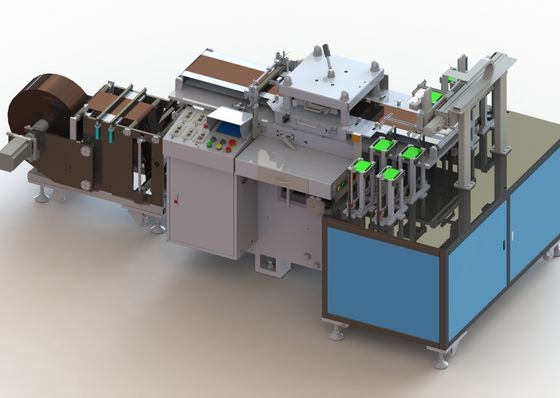

la linea di produzione della batteria al litio 50Hz laser muore macchina tagliante automatica di Palo

1
MOQ
Negotiable
prezzo
la linea di produzione della batteria al litio 50Hz laser muore macchina tagliante automatica di Palo
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
eseguire tasso: ≥97%
tasso di ottimizzazione: ≥99.5%
CPK: ≥1.33
Bobina: 3 pollici
Tensione: AC220±10%
Garanzia: 1 anno
Evidenziare:

Macchina tagliante automatica di Palo

,

Il laser muore linea di produzione della batteria al litio

,

linea di produzione della batteria al litio 50Hz

Informazioni di base
Luogo di origine: La CINA
Marca: Zecheng
Numero di modello: ZCCA01A-00
Termini di pagamento e spedizione
Imballaggi particolari: Scatola di legno
Tempi di consegna: 90 giorni feriali
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 10 insiemi ai mesi
Descrizione di prodotto

la linea di produzione della batteria al litio 50Hz laser muore macchina tagliante automatica di Palo



1, funzioni dell'attrezzatura

La macchina tagliante adatta a formazione di perforazione del pezzo di palo della batteria (orecchie), è utilizzata prima per la macchina della laminazione, la velocità rapida, meno sbavatura e la perdita del fenomeno di polvere, l'alimentazione di rotolo, contenitore di alimentazione che raccoglie il piatto, la tagliatrice ha il dispositivo speciale di correzione della bobina, i dispositivi di un nascondiglio, i dispositivi di azionamento, il dispositivo di rettifica del piatto di viaggio, dispositivo di taglio, riceve il dispositivo del pezzo di palo, dispositivo residuo.

2, requisiti di processo di produzione:

Funzioni dell'attrezzatura: adatto ad ansa di formazione della cinghia dello strato del palo della batteria, usata per il processo anteriore della manica di laminazione della macchina. Specifiche di prodotto applicabili:

2,1 fabbisogni di materiali ricevuti: materiale della bobina (larghezza del pezzo di palo ≤325 millimetro, del diametro esterno massimo del materiale ≤600mm della bobina); Peso massimo 400Kg, rivestimento di intervallo o rivestimento continuo.

specificazione 2,2 delle fette adatte del palo: il campione delle fette del palo è come segue:

la linea di produzione della batteria al litio 50Hz laser muore macchina tagliante automatica di Palo 0

3. Requisiti specifici

3.1. Funzioni trattate: dopo la bobina manuale, svolgimento automatico, correzione automatica di deviazione, controllo di tensione, stoccaggio materiale e disegno, tagliare dello strumento, rimozione di polvere e raccolta di polvere, raccolta del materiale del bordo, strato del palo che si alimentano alla piattaforma di scarico, raccolta manuale e trasporto.

3.2. È adatto a rivestimento di lacuna ed a rivestimento continuo. I piatti positivi e negativi dell'elettrodo sono utilizzati per entrambi. Peso massimo 400kg;

3.3. Bobina: 3 pollici o 76mm; Piatto di gomma del laser morire; Funzione di conteggio automatico (visualizzazione di operazione).

3.4. C'è la regolazione dell'amplificatore quando taglia il dado con pressione regolabile;

3.5. L'elettrodo positivo e negativo della taglierina muore dovrebbe essere abbinato con 2 pezzi (citati esclusivamente). La dimensione specifica di progettazione può essere determinata quando il dado è fatto;

3.6. Precisione di posizionamento (compensazione automatica di spazio): ±0.15mm; La precisione tagliante dello strato del palo è ±0.2mm (l'errore di altezza dell'orecchio del palo è ±0.3mm).

3.7. Requisiti della stagnola: sbavatura trasversale < 15=""> 10.000 volte);

3.8. Il metodo di rimozione di polvere adotta la rimozione elettrostatica senza contatto per evitare il danneggiamento secondario causato con i metodi di rimozione di polvere del contatto quali la spazzola o l'adesione secondaria di polvere del palo; Il vuoto sotto pressione negativa, l'attrezzatura ha il suo proprio aspirapolvere industriale e la pulizia dell'aria dopo che la filtrazione è 100.000; Dopo rimozione di polvere, non c'era corpo estraneo > di 50 m. sulla superficie dell'elettrodo.

3.9. Protezione di sicurezza: l'attrezzatura sarà fornita dispositivi protettivi/antipolvere ed il rivestimento protettivo sarà chiuso durante il funzionamento impedire il varie fornire ogni stazione dell'attrezzatura e la sicurezza dell'operazione; La macchina tagliante ha un sistema di controllo con la funzione pausa/dell'arresto di emergenza, tagliante il posto a stampo tagliente per avere un chiaro segno d'avvertimento, per evitare il personale nel corso della pulitura o dell'uso della banda delle dita o l'emergenza degli incidenti della sicurezza

3.10. Unità di controllo: adotti il Mitsubishi o lo SpA del omron, interfaccia uomo-macchina di CNC del touch screen del weilun, può realizzare l'operazione completa di CNC delle funzioni principali dell'attrezzatura, ogni parametro è automaticamente regolato e può elaborare lo stoccaggio, la gestione dello stivale, il richiamo dell'operazione anormale, lampada dell'allarme dell'errore.

3.11. Efficienza: macchina tagliante del coltello positivo e negativo: perforazione delle 30 volte/min; Se l'attrezzatura di cui sopra può migliorare o assicurare la qualità dei locali stabili ed affidabili, la flessibilità di progettazione/sostituzione compatibili del dispositivo è convenienti e veloci ed il costo è basso, può accettare per ridurre l'efficienza di produzione, utilizza la macchina a bassa velocità.

3.12.Equipment che esegue tasso: ≥97%

3.13. Tasso di ottimizzazione del prodotto: ≥99.5%

3,14 CPK: ≥1.33

3.15. Rumore dell'attrezzatura: rumore ≤75dB dell'attrezzatura.

4, parametri tecnici dell'attrezzatura

Oggetto

Specifiche



Parametri tecnici



efficienza 30Times/min
Tempo ausiliario (MIN) /shift 30
Tasso del passaggio del prodotto 99,8%
Tasso di grano o di movimento 95%
Tempo di modello della sostituzione del prodotto 30min
Sistema dell'aria compressa 0.4-0.6MPa
Il potere totale (chilowatt) 8
Potere di funzionamento normale (chilowatt) 7,6



5, requisiti ambientali del sito

Temperatura ambiente: 0 ~ 40℃;

Umidità relativa: 20 ~ 90%RH;

Alimentazione elettrica: 220V monofase, 50Hz; Gamma di fluttuazione di tensione: ±10%;

Nessun gas corrosivo, liquido o gas esplosivo sul sito.

Aria compressa: 5 ~ 6.5bar, gamma di fluttuazione di pressione: ±10%;

la linea di produzione della batteria al litio 50Hz laser muore macchina tagliante automatica di Palo 1

la linea di produzione della batteria al litio 50Hz laser muore macchina tagliante automatica di Palo 2
