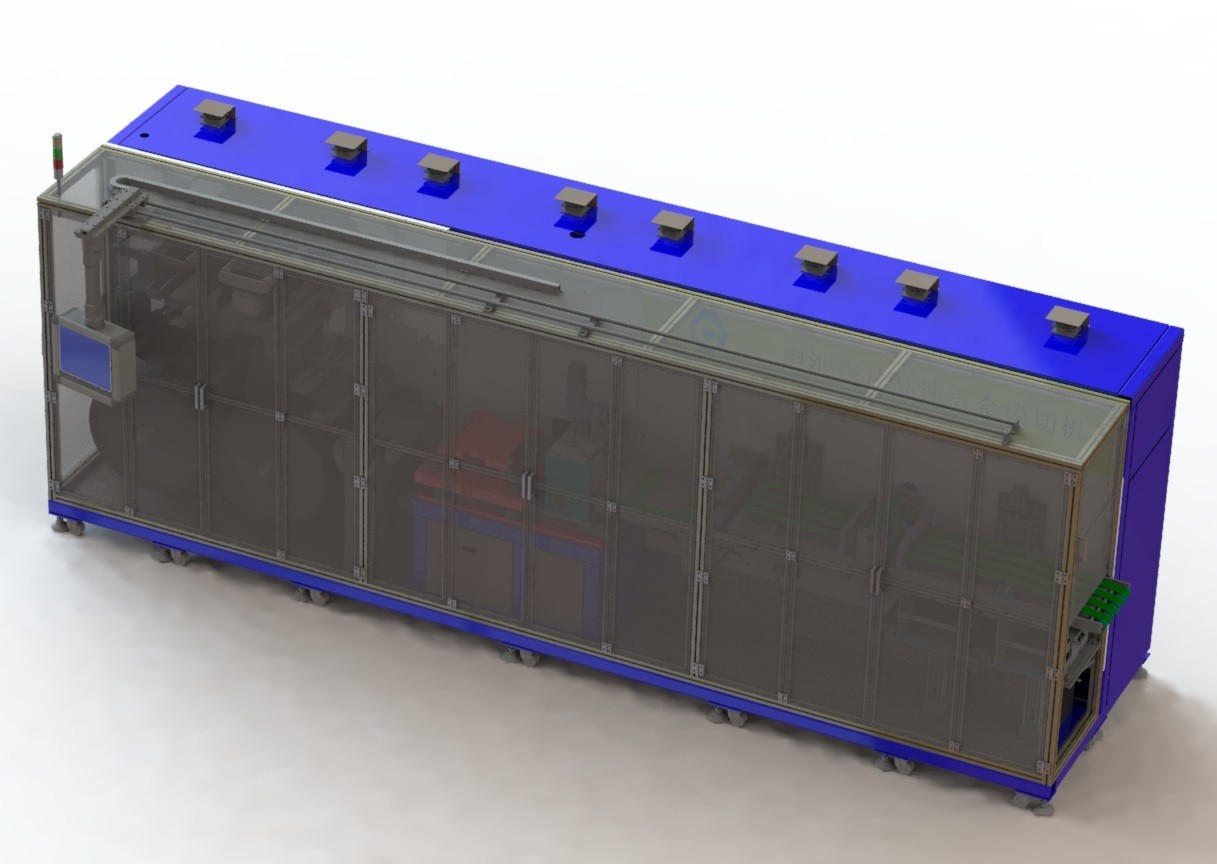

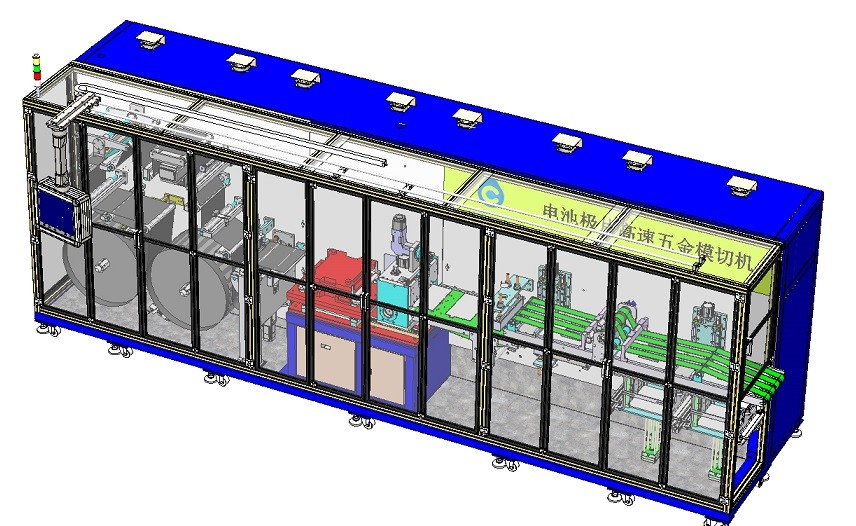

Linea di produzione di batterie al litio Macchina fustellatrice ad alta velocità per fustelle metalliche a batteria
1, descrizione dell'attrezzatura:
1.1, profilo dell'attrezzatura:

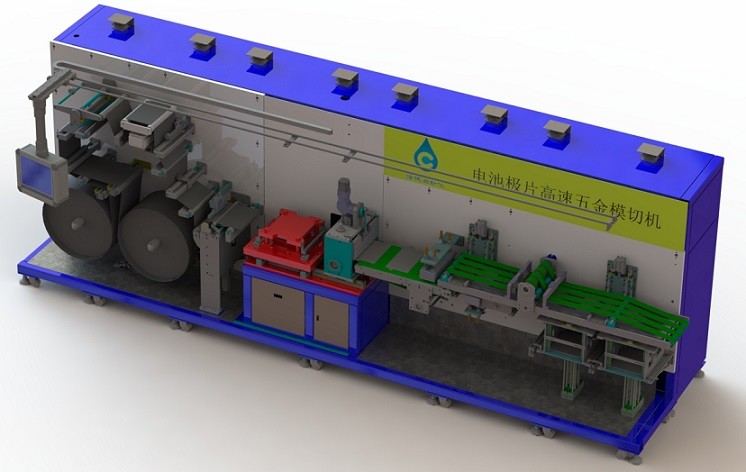

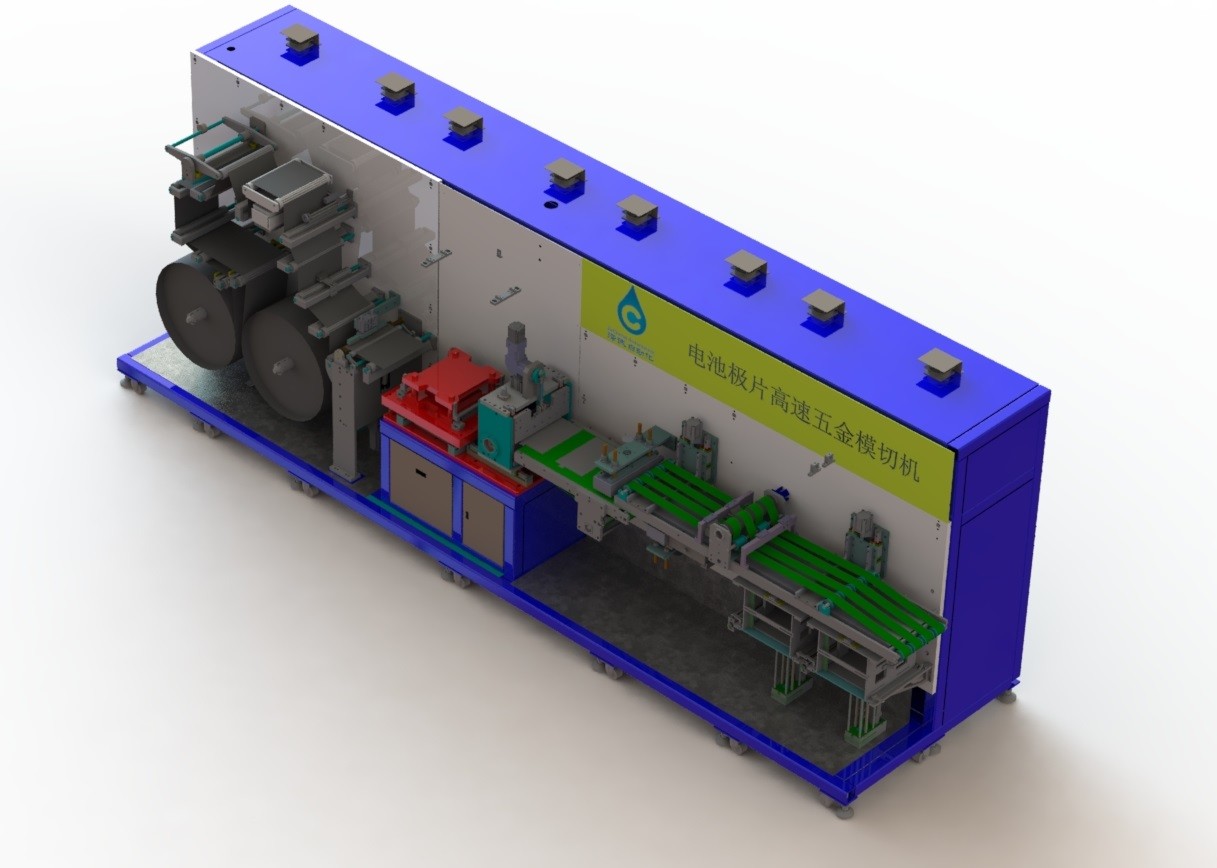

Questa apparecchiatura completa il processo di affettatura dello stampo metallico del polo della batteria agli ioni di litio del tipo di laminazione, il materiale della bobina continua viene tagliato in un unico polo. L'albero gonfiabile di rotolamento del palo del rullo artificiale installato sul dispositivo, il dispositivo imposta automaticamente il volume, il meccanismo di rettifica del processo di laminazione per portare avanti la regolazione automatica e controlla la tensione dell'espansione polare attraverso il sistema di controllo della tensione, il servomeccanismo verrà trasportato alla stazione di fustellatura della lamiera, la fustella dell'hardware sarà estremamente orecchio e arco Formatura del taglio dell'angolo, posizione di taglio con un coltello per il taglio della lamiera in un unico polo, quindi alla rimozione della polvere del pezzo unipolare, attraverso la qualità e le dimensioni della superficie della piastra di rilevamento CCD, il prodotto difettoso è stato lasciato cadere nella scatola dei rifiuti, il materiale non conforme è stato inviato alla scatola di raccolta del materiale.
1.2 dimensioni esterne dell'attrezzatura:Dimensioni complessive (mm): lunghezza * larghezza * altezza 7500*1780*2395 (incluso coperchio protettivo e aspirapolvere)Peso dell'attrezzatura: 6500 kg
2, Ambito di adattamento dell'attrezzatura e parametri tecnici
2.1 la specifica dei materiali adattivi è la seguente:
|
specifiche Articolo |
ZCCE01B-00 | ||
| Specifiche dei materiali | Pezzo polare | Lunghezza (mm) | bobina |
| Larghezza/tolleranza (mm) | 100～300/0.2 | ||
| Spessore/tolleranza (mm) | 0,05~0,25/0,005 | ||
| Il più grande diametro (mm) | φ650 | ||
| Il diametro interno (mm) | φ152,4mm(6＂) | ||
| Peso massimo della bobina | 250Kg | ||
2.3 parametri tecnici e funzioni dell'apparecchiatura:
2.3.1 parametri tecnici dell'attrezzatura:
|
Specifica Articolo |
parametri tecnici |
| Efficienza | >180 ppm |
| Larghezza palo W portata/precisione | 80-250 mm/±0,2 mm |
| Gamma/precisione dell'altezza del palo H | 100-280 mm/±0,2 mm |
| Larghezza della spalla dell'orecchio polare Intervallo/precisione Dt | 5-50 mm/±0,25 mm |
| Ampiezza dell'orecchio polare Intervallo/precisione del peso | 10-100 mm/±0,2 mm |
| Altezza dell'orecchio polare Intervallo Ht/precisione | 10-30 mm/± 0,5 mm (in base alle dimensioni del materiale in entrata) |
| Vita totale dello stampo hardware | >100000 ore |
| Tasso di grano (guasto causato solo dall'attrezzatura) | ≥98% |
| Tariffa qualificata (eccetto materiali in entrata difettosi) | ≥99,5% |
4, ambiente operativo dell'apparecchiatura
4.1.Alimentazione: trifase 380 V; La fluttuazione della tensione è inferiore a ± 10%; La potenza massima dell'apparecchiatura è 16kw;
4.2.Requisiti del gas: pressione dell'aria (aria compressa) > 6 kg/cm2, consumo massimo 50 l/min, asciugatura;
4.3.Peso totale dell'attrezzatura: 6500 kg;
4.4.Supporto del pavimento dell'impianto: > 800 kg/㎡;
4.5.Temperatura ambiente: 20 ~ 35℃;
4.6.Umidità relativa: 5 ~ 55% HR;
4.7.Requisiti dell'ambiente operativo: la pulizia ambientale non deve essere inferiore a 100.000 e sul sito non devono essere presenti gas corrosivi, liquidi o gas esplosivi;
