1. Prodotti e materiali adatti ad attrezzatura

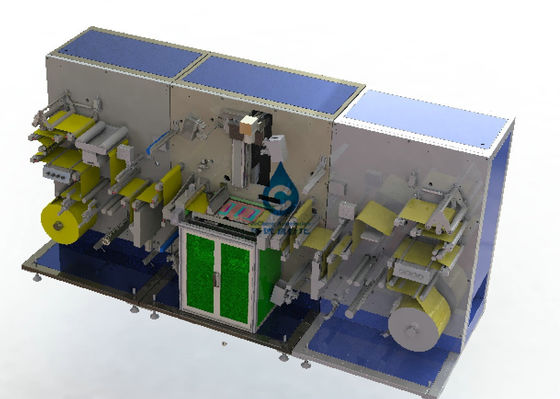

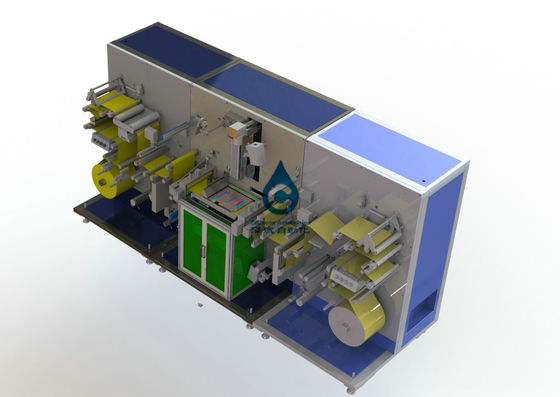

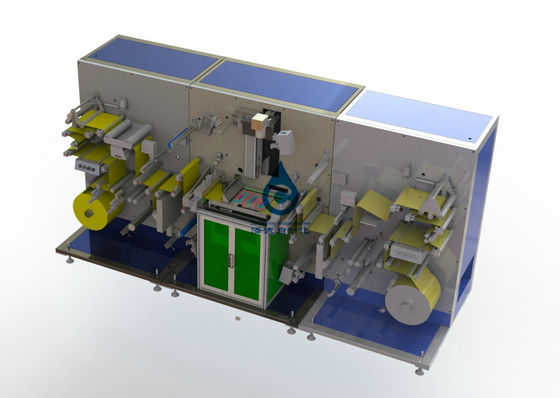

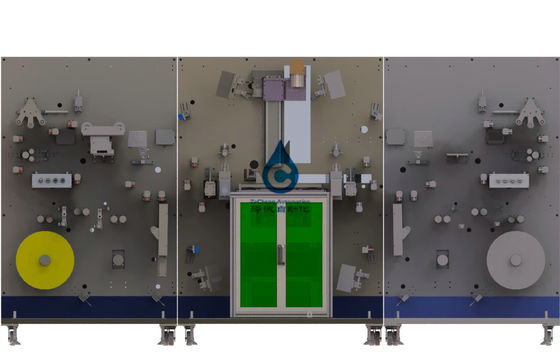

1.1. Il dispositivo realizza il processo di bobina o della laminazione dell'orecchio di taglio del palo del laser della fetta del palo dell'Accumulatore litio-ione. Il palo artificiale del rotolo che rotola l'asse gonfiabile installata al dispositivo, il dispositivo ha messo automaticamente il volume, rettificante il meccanismo della laminatura per continuare l'adeguamento automatico e controlla la tensione del pezzo di palo attraverso il sistema di controllo di tensione, servo meccanismo sarà trasportato alla posizione del piatto di taglio del laser, il laser sarà estremamente formazione dell'orecchio, tagliente con la qualità di superficie e la dimensione del piatto di rilevazione del CCD, posizione di difetto per attaccare il logo;
| Materiale |
Alimentazione modo |
Lunghezza di strato materiale (millimetro) | Larghezza materiale (millimetro) | Spessore del materiale (μm) |
Il più grande diametro (millimetro) |
Il diametro interno (millimetro) |
||
| Intervallo di grandezza | Intervallo di grandezza | tolleranza | Intervallo di grandezza | tolleranza | ||||
| Piatto positivo | bobina | --- | 100-300 | 0,1 | 100~280; | 3 | φ400 | φ76,2 |
| Piatto del catodo | bobina | --- | 100-300 | 0,1 | 100~280 | 3 | φ400 | φ76.2 |
1,3 fabbisogni di materiali
1.3.1. L'errore del riavvolgimento dello strato del palo è di meno che ±1mm
1.3.2 l'errore di piegamento di serpeggiamento dello strato del palo sono meno di 0.3mm/m
1.3.3 la differenza di spessore delle fette del palo sono di meno che 5um
2. Dimensioni esterne dell'attrezzatura:
dimensione globale 2,1: W3800×H2000×D1400 (per riferimento)
2.2. Peso dell'attrezzatura: 2000Kg;
3, i parametri tecnici
3,1, alimentazione materiale della bobina dello strato, correzione automatica; Rettifica dell'errore: +/- 0,1 millimetri
3,2, adeguamento automatico, bobina automatica, errore di bobina sono +/- di 1,0 millimetri;
3,3, strato di taglio del laser erano estremamente orecchie, possono regolare automaticamente il gioco del palo. Dopo che tagliare l'altezza della sbavatura è di meno di 0,005 millimetri, molto errore di posizione di taglio dell'orecchio: di meno che +/- 0,2 millimetri, la dimensione dell'errore dell'orecchio del palo: +/- 0. 2 millimetri
3,4, tagliando velocità: 800-1200mm/s
3,5, tensione automatica, controllo di tensione in 0.1-1.5Kg, regolabile; L'errore relativo è 5%.
3,6, riservano la posizione della funzione di qualità del palo di ispezione del CCD e la posizione di etichettatura automatica;
3,7, polvere della spazzola, funzione di assorbimento della polvere;
3,8, raccolta dei rifiuti automatica e funzione di taglio;
4, requisiti delle condizioni di lavoro di attrezzatura
4,1, alimentazione elettrica: AC220V monofase 3.8kva, gamma di fluttuazione di tensione: ± 10%;
4,2, aria appiattita: 0.4-0.6mpa;
4,3, temperatura ambiente: 20-35℃;
4,4, umidità relativa: 30-55% ORA;
4,5, pulizia ambientale non saranno più bassi di 100.000;
4,6, nessun gas corrosivo, liquido, gas esplosivo sul sito.
