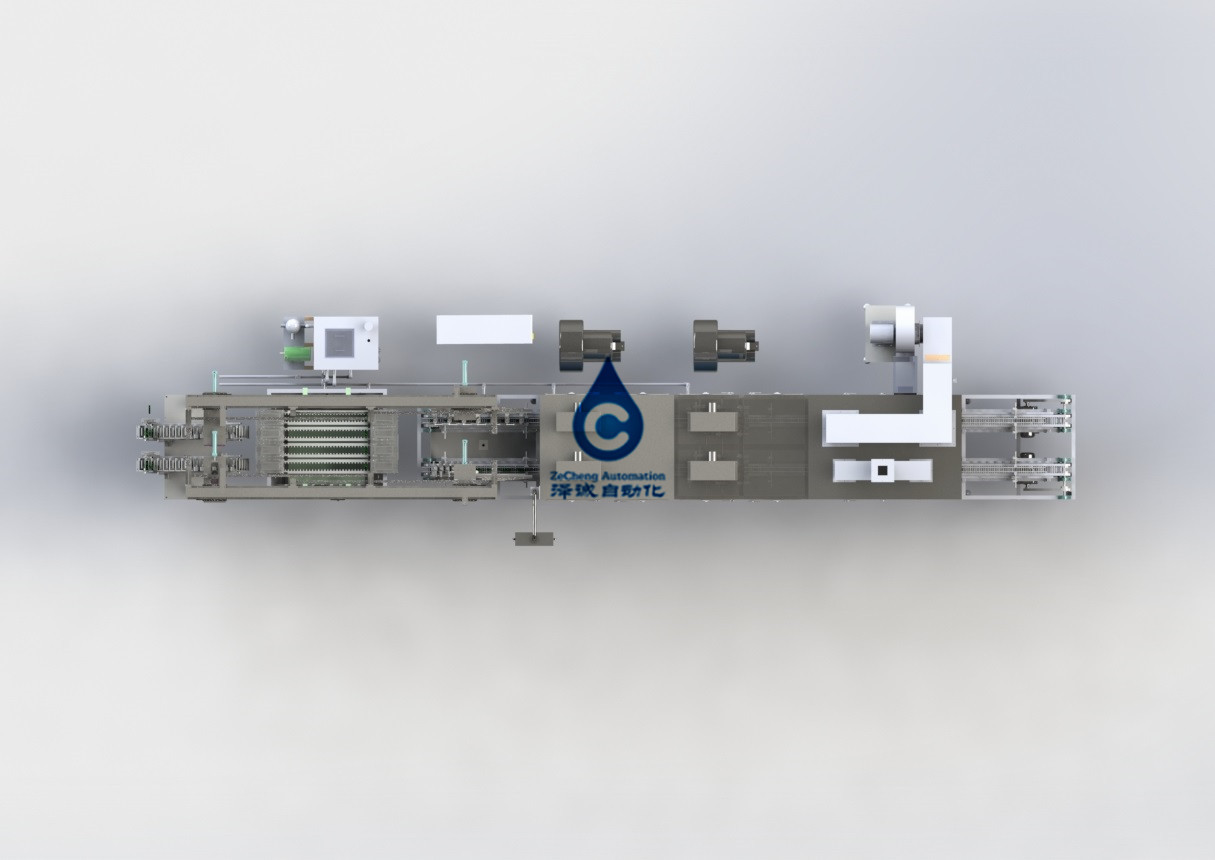

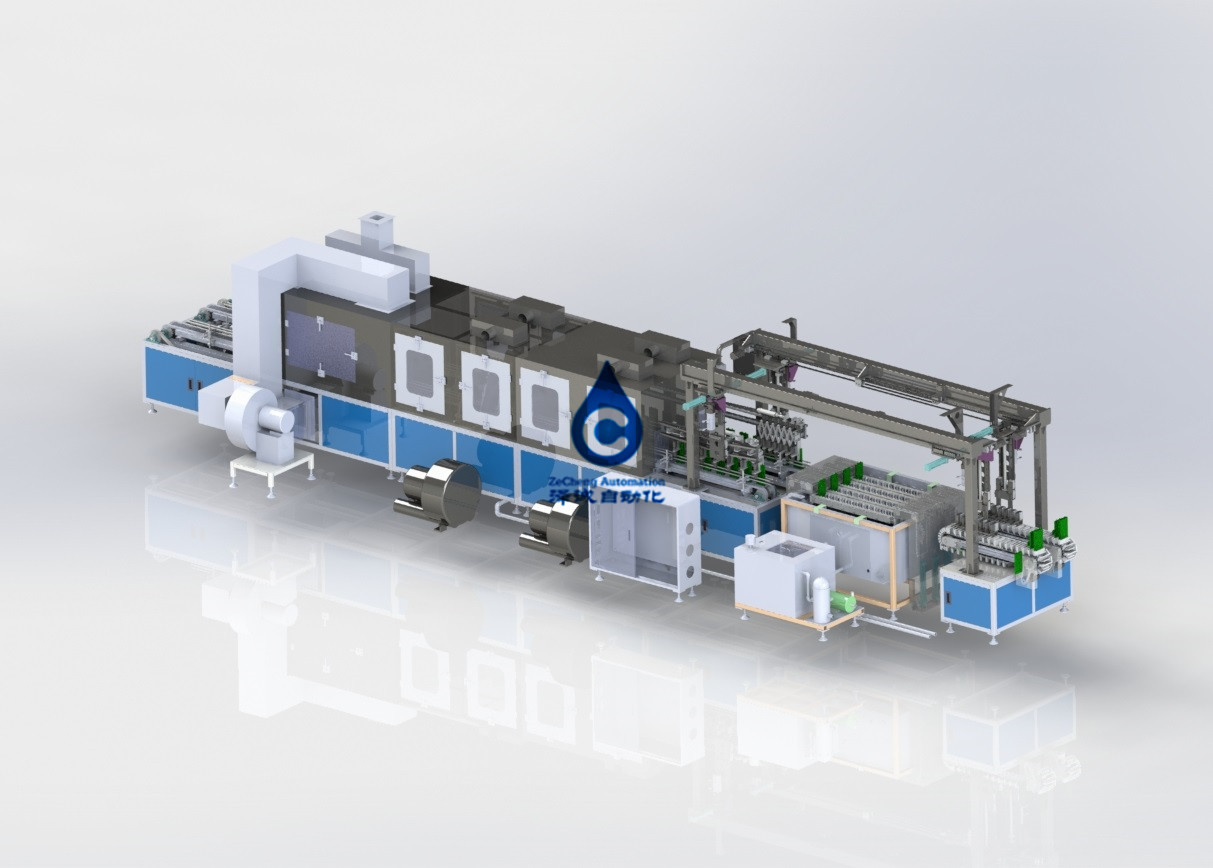

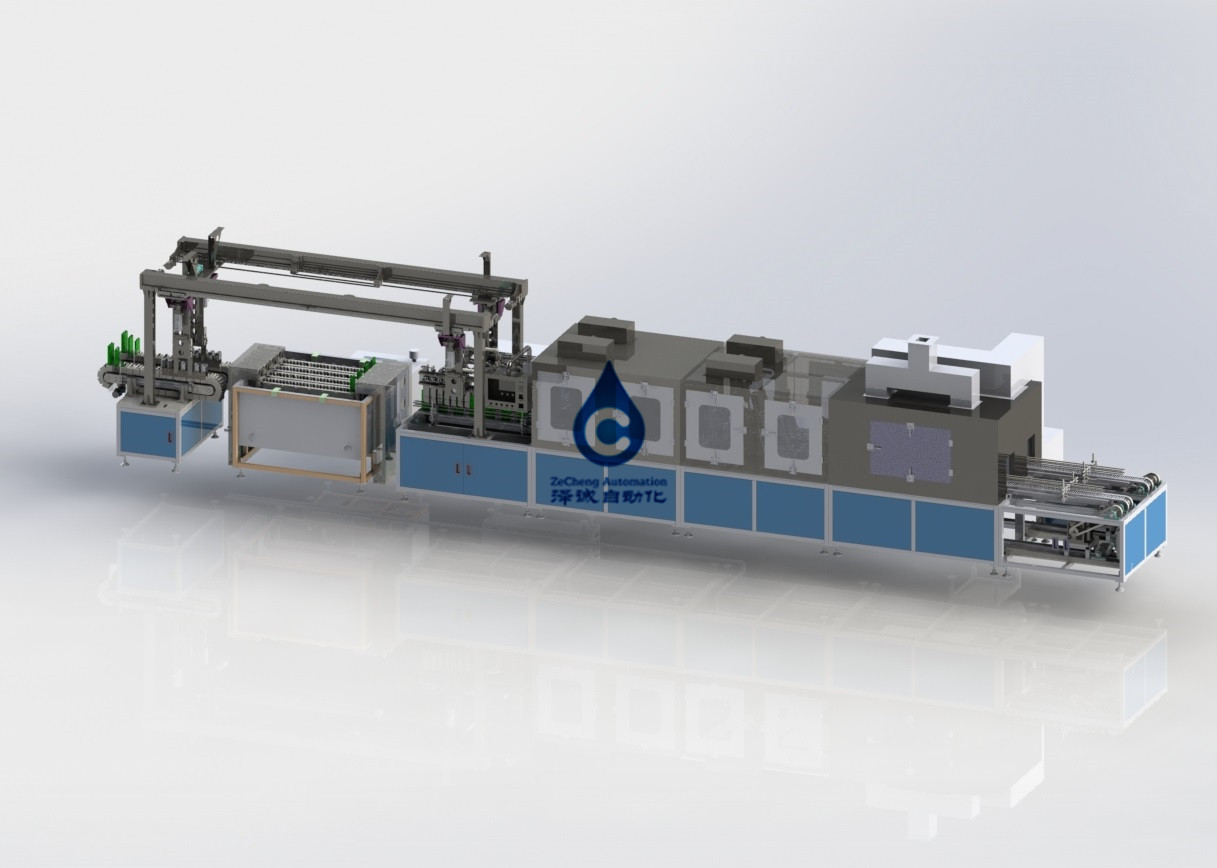

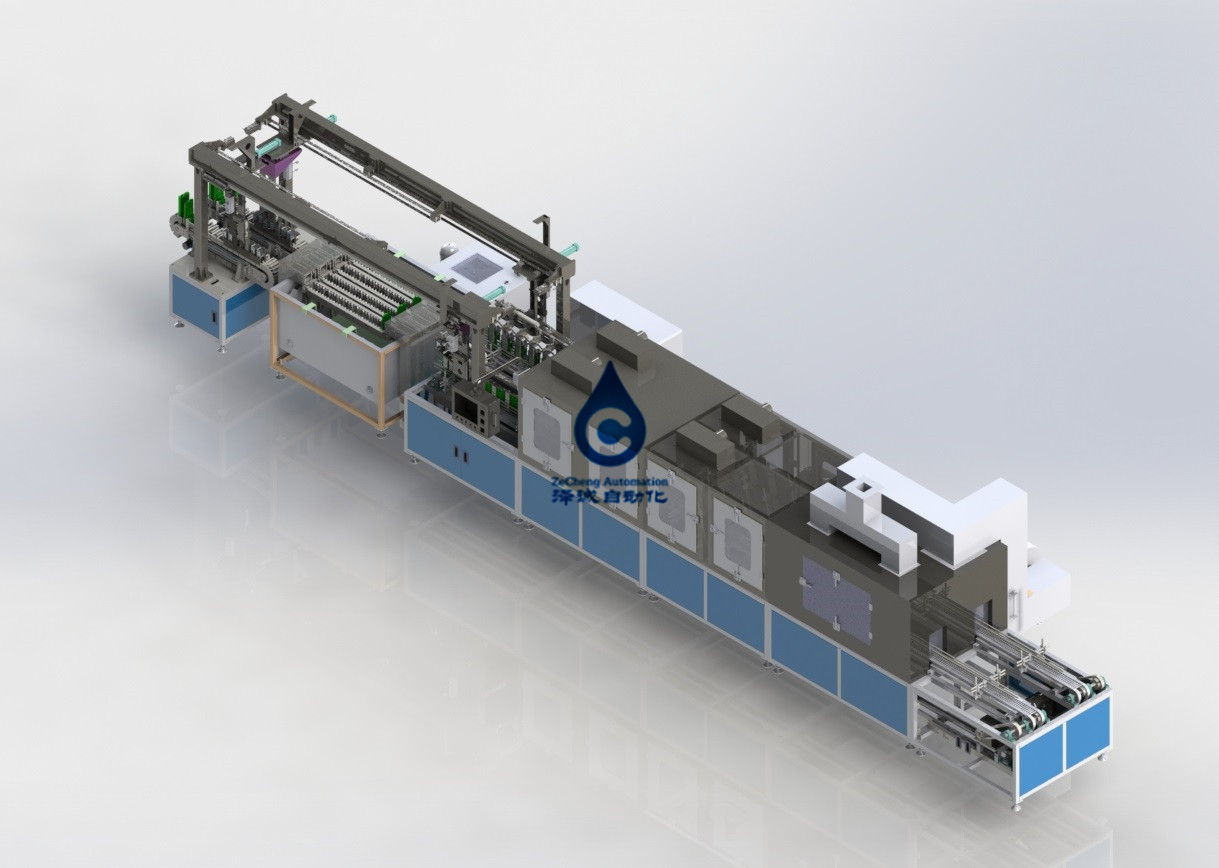

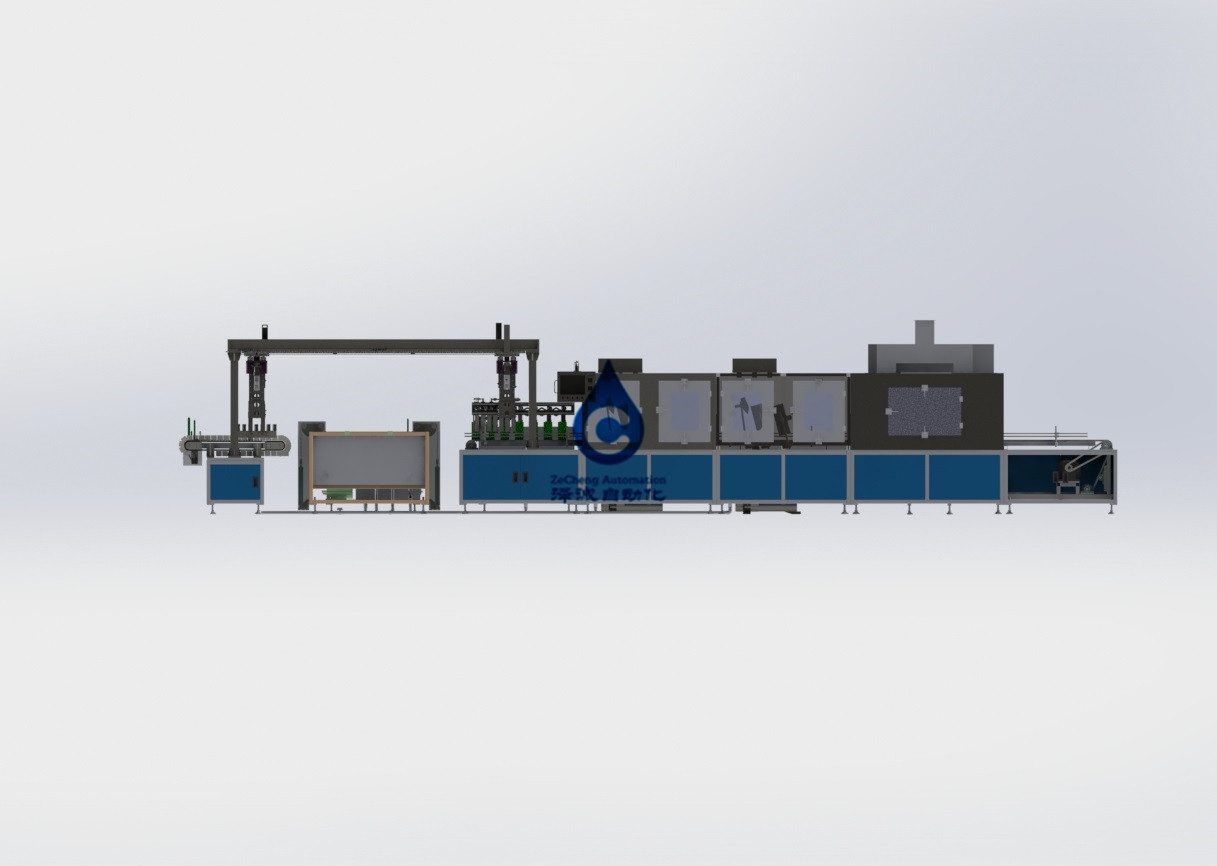

Linea di produzione della batteria al litio attrezzature per la pulizia dallo spruzzo di alta pressione
1. Pulizia e essiccatore della batteria:
Le funzioni principali di questo sistema sono come segue: la batteria sigillata è catturata al carro armato di pulizia ultrasonica per pulizia ultrasonica ed il centro pulito della batteria è disposto sul nastro trasportatore della cascata di particelle che si asciuga trasportando il sistema. Il nastro trasportatore guida la batteria per asciugare l'acqua sulla superficie della batteria con la cascata di particelle e l'essiccamento successivamente.
La pulizia e l'essiccatore della batteria pricipalmente include: 1 insieme della macchina di pulizia che alimenta e che scarica sistema, 1 insieme del sistema di pulizia della batteria, 1 insieme della cascata di particelle che si asciuga che trasporta sistema.
2. Caricamento e sistema di scarico della macchina di pulizia:
Il sistema include: cinghia d'alimentazione 1, manipolatore d'alimentazione di tirata 1 insieme, manipolatore d'alimentazione 1 insieme, sostegno del manipolatore 1 insieme, rivestimento protettivo 1 insieme.
3. Cinghia d'alimentazione e di disegno: compreso 1 insieme del nastro trasportatore, 4 insiemi di trasporto della guardavia, 2 insiemi del cilindro materiale, 4 insiemi del cilindro di posizionamento materiale, 1 struttura, 1 motore di trasporto e 1 camera di transizione;
4. Requisiti tecnici:
la velocità 0-1000mm/min di 4,1 trasmissioni può essere regolato
la guardavia di acciaio inossidabile 4,2 adotta il tubo di acciaio inossidabile dello specchio di SUS304 ed il materiale della guardavia che posiziona il sedile è acciaio inossidabile SUS304
4,3 graffio e danneggiamento della batteria non sono permessi nel cilindro di materiale che blocca e che separa;
4,4 quando il nastro trasportatore attraversa il locale essiccatoio, una camera di transizione sarà messa sul nastro trasportatore per disporre la perdita di secchezza del gas nel locale essiccatoio;
un requisito di 4,5 materiali di supporto è acciaio inossidabile SUS304;
4,6 il fabbisogno di materiali della pinza di presa del manipolatore sono PE;
4,7 l'accuratezza ripetitiva di moto della direzione dell'ascissa del manipolatore sono ±0.1mm
4,8 la precisione ripetitiva di moto del manipolatore nella direzione dell'asse y sono ±0.1mm
accuratezza ripetitiva di moto 4,9 del manipolatore nella direzione ±0.1mm di asse di Z
Probabilità di goccia =0% della pinza di presa e delle cellule della batteria
lista 5.Configuration
| Il numero di serie | Il nome del | Il numero di | marca |
| Caricando e scaricando manipolatore | Servomotore | 5 | panasonic |
| Cinghia sincrona | 5 | MISUMI | |
| Guida lineare | 12 | HIWIN | |
| vite | 2 | HIWIN | |
| Il cilindro di pressione | 8 | SMC | |
| dita | 8 | Elaborazione non standard | |
| Commutatore fotoelettrico di limite | 18 | panasonic | |
| accoppiamento | 4 | COLPO - COLLEGAMENTO | |
| Base di appoggio mobile | 2 | Elaborazione non standard | |
| Zona d'alimentazione | Piatto della catena di convogliatore di acciaio inossidabile | 1 | Elaborazione non standard |
| Dente per catena del trasportatore | 2 | Elaborazione non standard | |
| Motore del trasportatore | 1 | pisello | |
| Parapetto di acciaio inossidabile | 4 | Elaborazione non standard | |
| Giunto della guardavia | 20 | Elaborazione non standard | |
| Supporto della guardavia | 10 | Elaborazione non standard | |
| Cuscinetto lineare della guida | 4 | MISUMI | |
| Il cilindro di pressione | 1 | SMC | |
| Lasci stare il cilindro | 1 | SMC | |
| Deflettore | 1 | Elaborazione non standard | |
| Il blocchetto di pressione | 2 | Elaborazione non standard | |
| Generale | 4 | Elaborazione non standard | |
| Cilindro dei materiali di separazione | 4 | SMC | |
| Cuscinetto lineare della guida | 8 | MISUMI | |
| stent | stent | 1 | Elaborazione non standard |
| Carro armato di transizione | Carro armato di transizione | 1 | Elaborazione non standard |
| protezione | protezione | 1 | Elaborazione non standard |
6. Impegno di cooperazione
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
