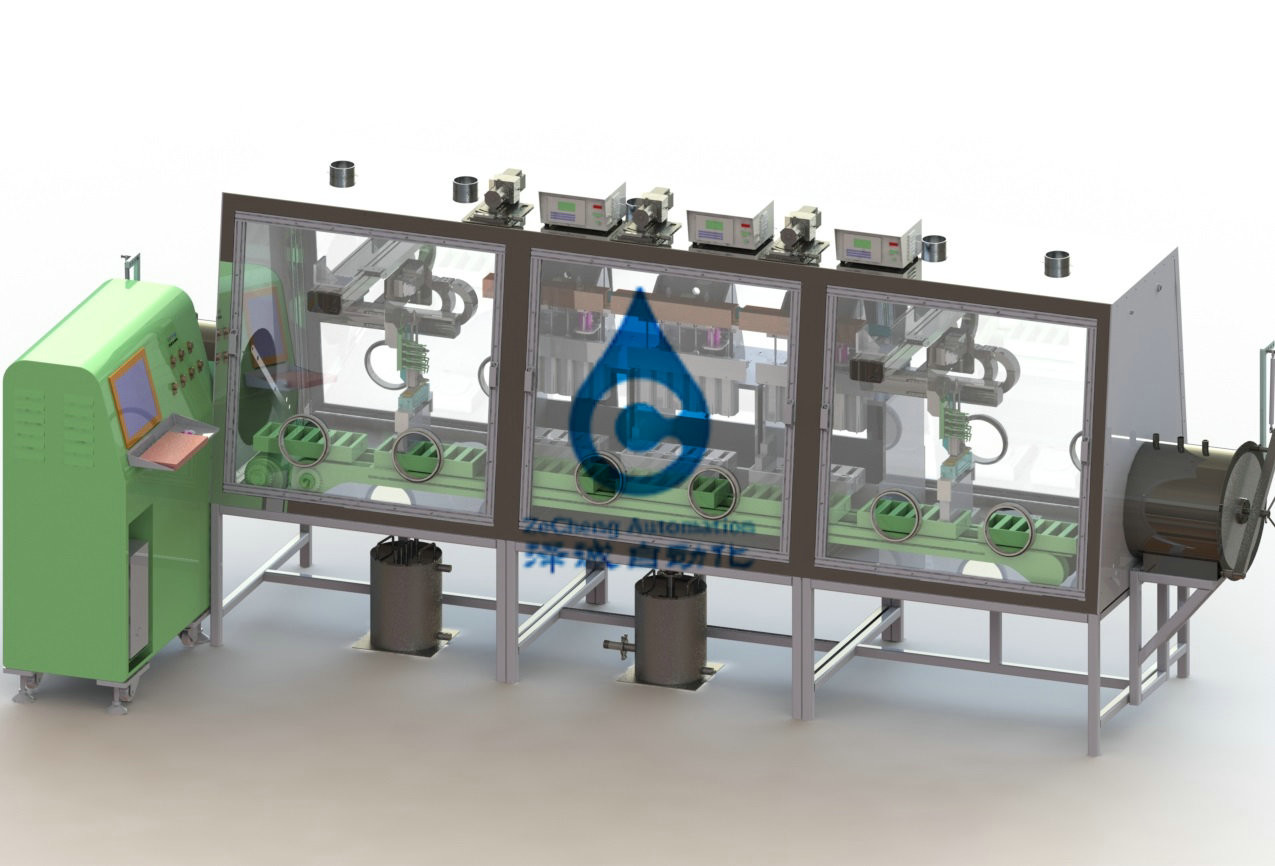

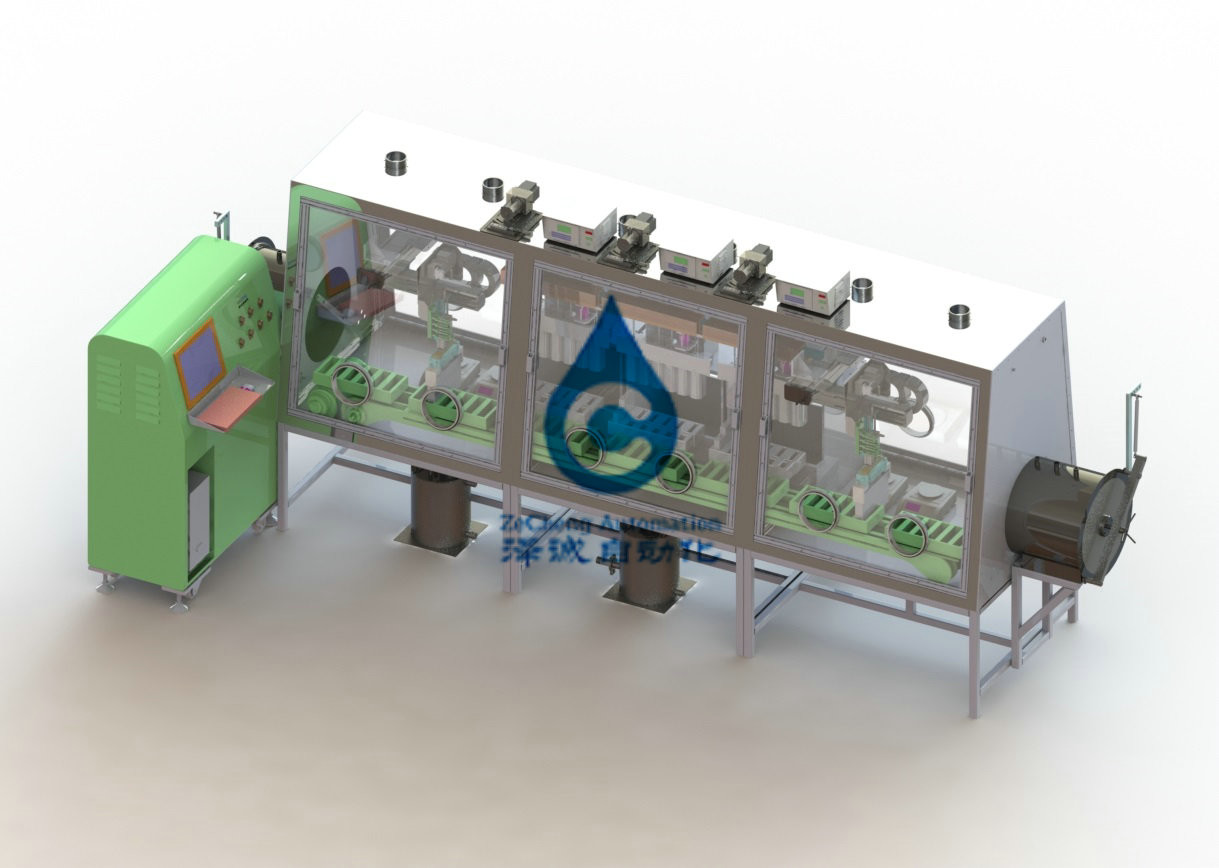

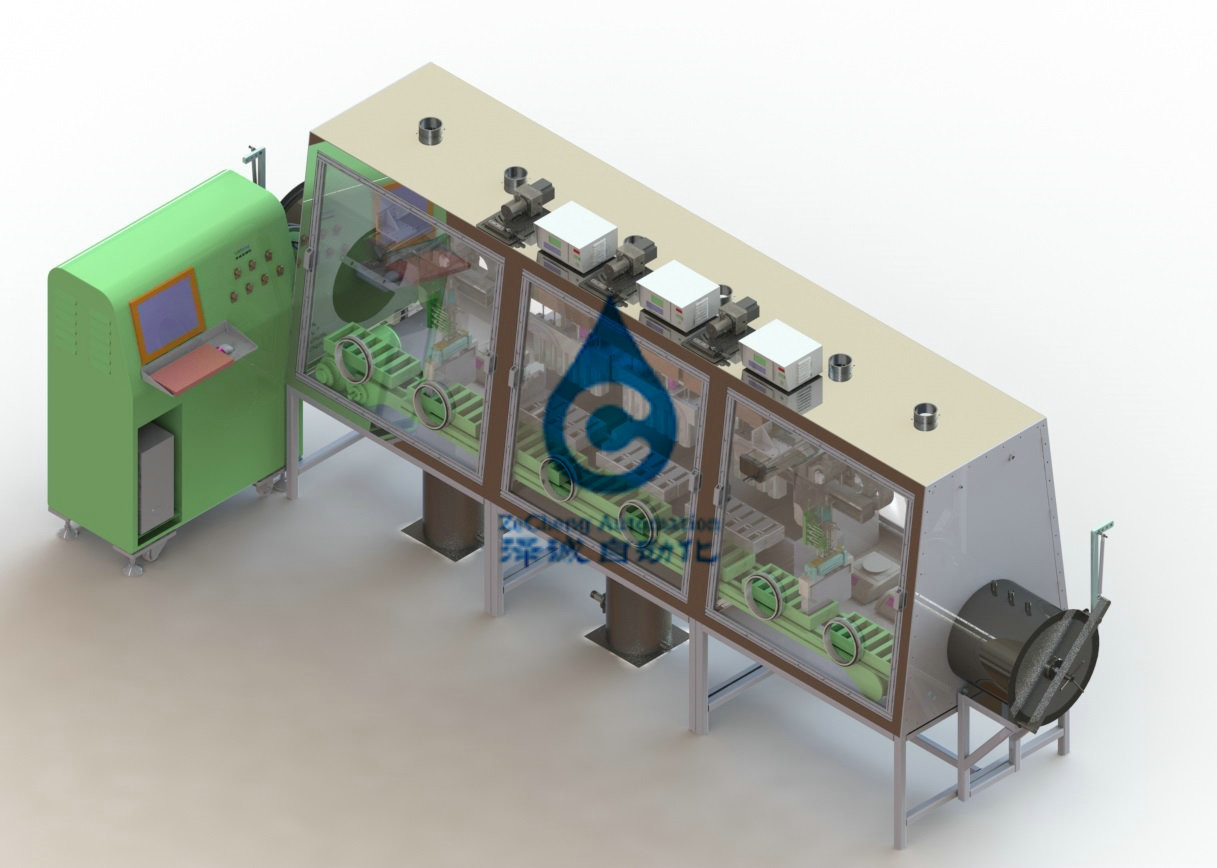

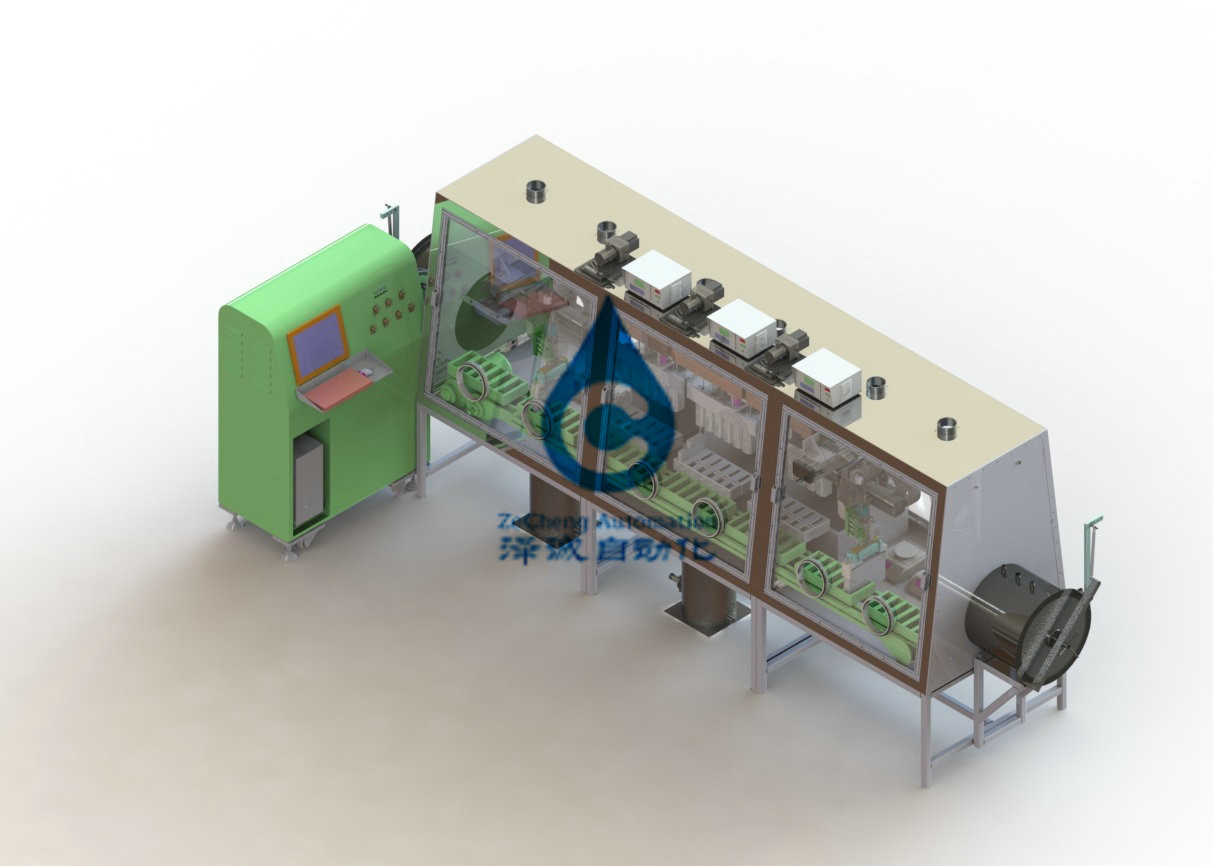

Macchina a iniezione automatica automatica della scatola per guanti della batteria di potere della macchina a iniezione liquida

1, macchina a iniezione liquida brevemente

Questa attrezzatura è adatta a coperture d'acciaio della batteria nella scatola per guanti o il liquido asciutto dell'iniezione, realizza il codice di ricerca artificiale, la pesatura automatica, liquido automatico dell'iniezione, vuoto automatico ha lasciato il supporto, la pesatura automatica, la soppressione automatica, il processo artificiale della reidratazione nella scatola per guanti o il locale essiccatoio per produzione in serie di attrezzatura automatica della batteria.

2. I requisiti di progettazione

2.1. Adatto a dimensione della batteria: 240mm di lunghezza, 110mm di larghezza e 40mm di spessore.

2.2. Il campione vacuumed in primo luogo e poi è iniettato con liquido, quindi ha iniettato con liquido una volta e poi il vuoto e la pressione alternatamente sono disposti dopo l'iniezione. La consistenza di assorbimento è buona, l'uniformità è buona, l'efficienza è alta, la precisione è alta e l'operazione è conveniente ed affidabile.

2.3. Versi il processo: la batteria messa artificiale nel vassoio liquido dell'iniezione - prima del codice di spazzata - > liquido di pesatura automatico dell'iniezione liquida della batteria - trasferimento automatico del vassoio liquido nella posizione dell'iniezione alle posizioni automatiche dell'iniezione del liquido di rilevazione del sensore, il servomotore determina il movimento della testa liquida dell'iniezione - vuoto automatico, riempitore, ha lasciato l'assorbimento del supporto (stazione liquida dell'iniezione) - > vassoio liquido della nota automaticamente da flusso liquido di posizione - liquido dell'iniezione dopo la pesatura automatica (reidratazione artificiale delle batterie incompetenti) - soppressione automatica - guarnizione di imballaggio artificiale.

2.4. Iniezione liquida automatica: 2 pompe ad iniezione liquide.

2.4.1. Stare: alterni fra pressione ed il vuoto basso.

2.4.2. Downforce automatico: per separare la batteria dall'ugello dell'iniezione.

2.4.3. Rimuova il sostegno, messo sul nuovo sostegno non riempito e ripeti il flusso dell'operazione degli oggetti 7 a 11.The che di sostegno ripieno di liquido della batteria è mosso in avanti;

2.4.4. Pesi ancora. I movimenti del sostegno della batteria verso la stazione di ripesatura dopo la trazione della cinghia B, il lettore di codice legge il codice a barre del sostegno e le batterie del manipulatorMove 4 al sensore di pesatura allo stesso tempo, pesare, leggere il codice a barre e dati di pesatura nel computer. Il computer calcola il volume dell'iniezione del automaticallyThe della batteria ed informa il volume dell'iniezione è qualificato, la NG avrà un allarme immediato e la batteria di NG ha escluso automaticamente, inRemove manuale la batteria dello scolo.

2.4.5 quando il sostegno raggiunge l'estremità sinistra della bocca della cinghia di tirata della B, il manipolatore di scarico muoverà la batteria verso il dispositivo del processo seguente in un gruppo; Il sostegno vuoto è portato dal manipolatore 1 per tirare la cinghia A ed il sostegno backflowed dal modo e dalla destra sinistri; All'estremità destra della banda A di tirata, i grandi sostegni vuoti del manipolatore 2 sono portati per tirare la banda B.

un tempo di 2.4.6 vuoti ed il tempo stante possono essere fissati secondo la situazione. La condizione diritta o atmosferica di pressione può essere selezionata

2.5. Sistema di pesatura e di trazione automatico: esame manuale di trazione e tirando di flusso automatico del sostegno, di codice a barre, batteria automatica che pesa, pesando computer e elaborazione dei dati, base di dati, allarme di NG ed altre funzioni.

4, parametri tecnici dell'attrezzatura
