Forno respirante intelligente di vuoto della singola porta della produzione di attrezzature della batteria al litio
1. Descrizione di funzione: Il forno zc-zd3 ha indipendente un acciaio inossidabile interno ed impianti di ogni studio. Il riscaldamento, l'aspirazione e l'aerazione funzionano in un modo automatico di circolazione. Il periodo di ogni sezione di lavoro è fissato dal touch screen. Il forno adotta il sistema di controllo dello SpA, l'operazione del touch screen, il riscaldamento di scoppio, dissipazione di calore. Il tempo di riscaldamento è short, il tempo di dissipazione di calore è veloce, l'effetto di conservazione di pressione è buono. Metodi di riscaldamento: radiazione del calore, conduzione di calore, scambio termico, convezione di calore
2, esempio trattato: (tipo respirante: aria aria aero-… tutto il modo intorno)
Attraverso la regolazione del riscaldamento del forno, del tempo di riscaldamento/temperatura, del vuoto che pompano, dell'aria asciutta e di altri parametri dal touch screen, lo SpA completa automaticamente le seguenti funzioni: vacuum il materiale da otturazione diritto di pompaggio di riempimento diritto di pompaggio dell'aria asciutta del → del → di vuoto del → dell'aria asciutta del → del → (ciclo ripetuto); Il sistema di allarme a temperatura eccessiva ed ultrasonico può staccare automaticamente il corpo del riscaldamento. Il processo dell'operazione può essere fissato secondo i requisiti reali del cliente
3. Struttura del forno:
1) l'attrezzatura è compatta e ragionevole in struttura, bella nell'aspetto ed occupa poco spazio.
2) l'attrezzatura è semplice funzionare, nessuna formazione professionale è richiesta ed i lavoratori possono padroneggiarlo facilmente.
3) l'attrezzatura adotta la valvola di regolazione del testo, vuoto che pompa ed il materiale da otturazione dell'azoto, che ha alta efficienza, conserva il personale e fornisce la buona prestazione di prodotto.
4) l'attrezzatura è divisa densamente tre negli strati superiori, medi e più bassi, la fodera dell'acciaio inossidabile 304 di 3mm, la forte resistenza della corrosione, singolo controllo della singola porta, senza colpirsi.
5) il dispositivo è fornito di macchina per colata continua commovente universale, che può essere mossa facilmente quando il dispositivo è spostato.
6) l'attrezzatura adotta il tipo interno del riscaldamento della bobina del tubo del riscaldamento dell'acciaio inossidabile 304, il controllo della temperatura è uniforme, l'attrezzatura è stata 80℃, 100℃, 120℃ ed altri punti di verifica della temperatura per controllare la temperatura prima della fabbrica, di modo che la temperatura di ogni attrezzatura nel tempo differente di essere uniforme.
7) l'attrezzatura è sigillata con la striscia della guarnizione della gomma di silicone e la porta è fatta del vetro temperato spesso di 15mm. Ogni porta è progettata con una finestra di osservazione.
8) il sistema di fan di circolazione è nella parte posteriore.
4. Parametri tecnici dell'attrezzatura:
1) temperatura del forno: temperatura ambiente ~ 150℃ (può essere messo).
2) dimensioni globali del forno: 1280 x 1140 x 1900 millimetri
3) specificazione del carro armato: 660 (larghezza) ×750 (profondità) × 330 (altezza) millimetro.
4) tensione di funzionamento: 380V/AC, singolo controllo del circuito della scatola.
5) potere totale del forno: 8KW.
6) errore di temperatura del carro armato: ±2℃ (nessun carico).
7) tempo di riscaldamento: 1 ora per stabilizzazione di temperatura del centro a vuoto.
8) temperatura in superficie: quando l'attrezzatura funziona a 120℃, la superficie ≤40℃.
9) controllo della temperatura principale del riscaldamento: errore di temperatura dell'esposizione all'interno di 1℃.
10) controllo di riscaldamento del riscaldamento principale: nel riscaldare, il commutatore di sicurezza è messo a 150℃.
11) controlli l'uniformità della temperatura a 8 punti dentro il carro armato prima che l'attrezzatura lasci la fabbrica e la temperatura dell'esposizione e del carro armato può essere controllata all'interno di ±2℃.
12) compreso il sistema di circolazione del vento, capace di programmazione di processo e di controllo automatico.
13) con la funzione ad alta temperatura dell'allarme, automatica sopra l'allarme di temperatura.
14) materiale disseccante della struttura: piatto densamente laminato a freddo di alta qualità.
15) materiali dell'essiccatore: tutti hanno fatto densamente dell'acciaio inossidabile 304 di 3mm.
16) dispositivo di controllo elettrico: controllato dal relè semi conduttore, fatto degli accessori elettrici bollati.
17) con la funzione automatica di protezione di interruzione di corrente, l'allarme a temperatura eccessiva automatico e l'allarme basso di vuoto.
18) metodo di cottura: il tubo del riscaldamento è heated intorno alla camera d'aria e l'aria calda è distribuita.
19) tempo di tenuta di vuoto: ≥98% dopo 24 ore nello stato di -0.1mpa.
20) grado di vuoto: -- 0.1mpa.
21) modo di controllo: Controllo automatico dello SpA di xinjie.
22) peso dell'attrezzatura: circa 650kg.
5, condizioni di funzionamento:
1) temperatura: -30℃~70℃.
2) umidità: inferiore a 75%.
3) sito: nessun inquinamento e nessun forte disturbo elettromagnetico.
Nota: il compratore fornirà il gas o l'azoto asciutto, vacuum ed aria appiattita sopra 5.5bar

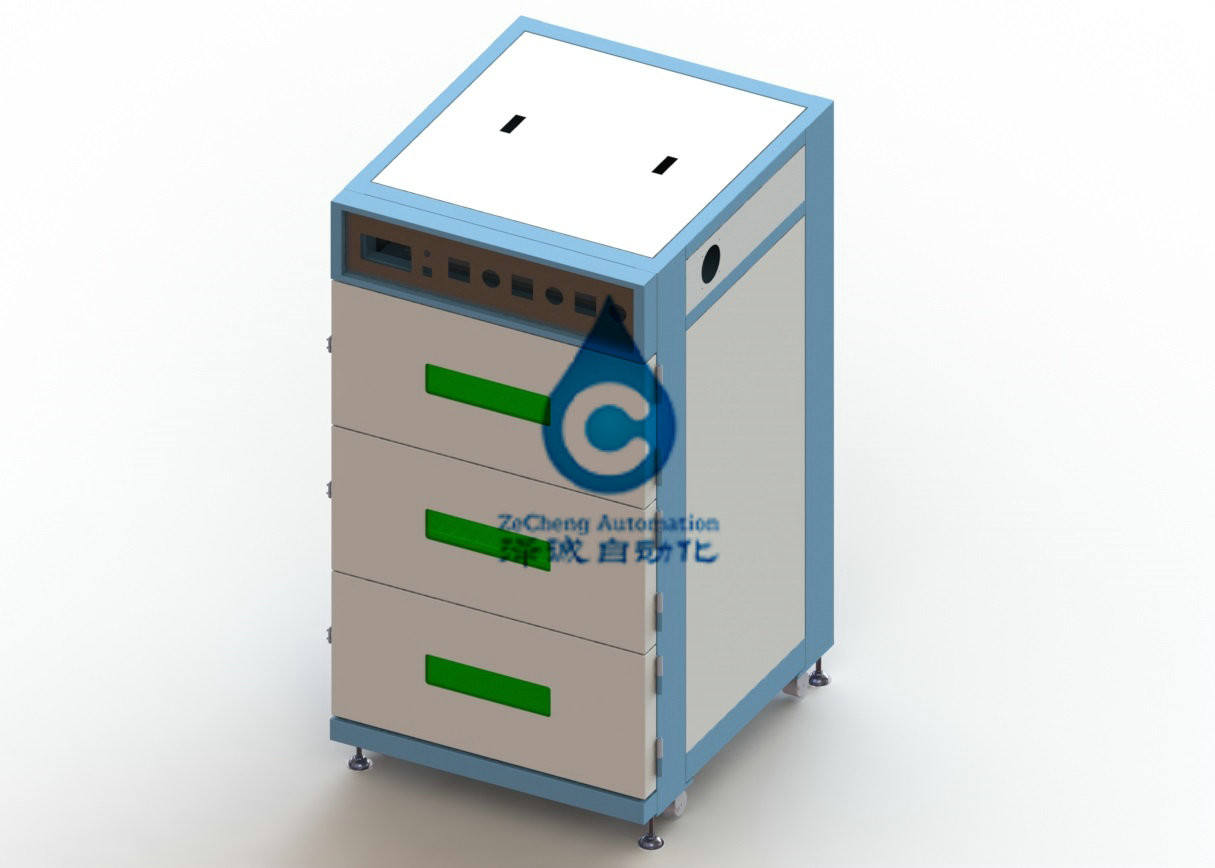

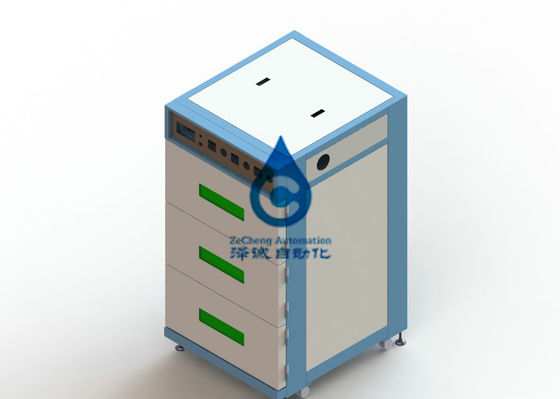

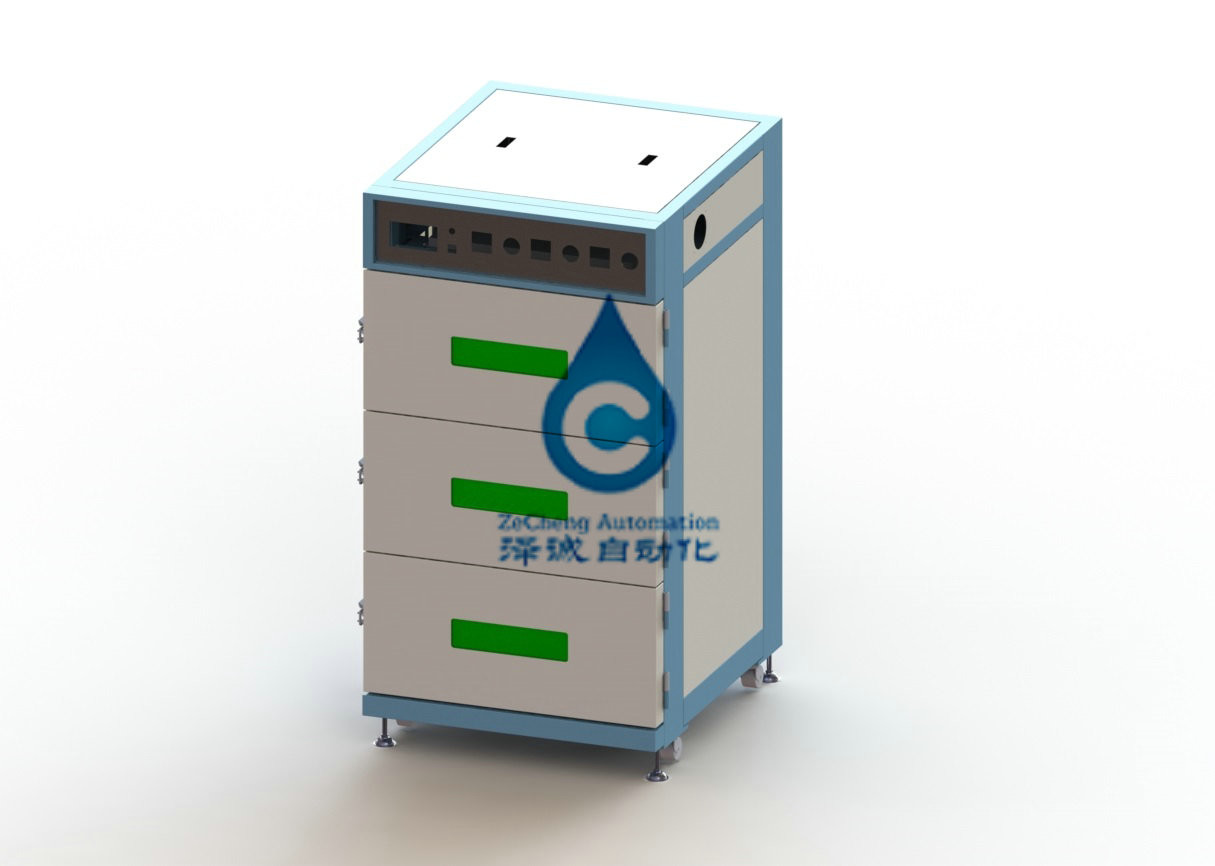

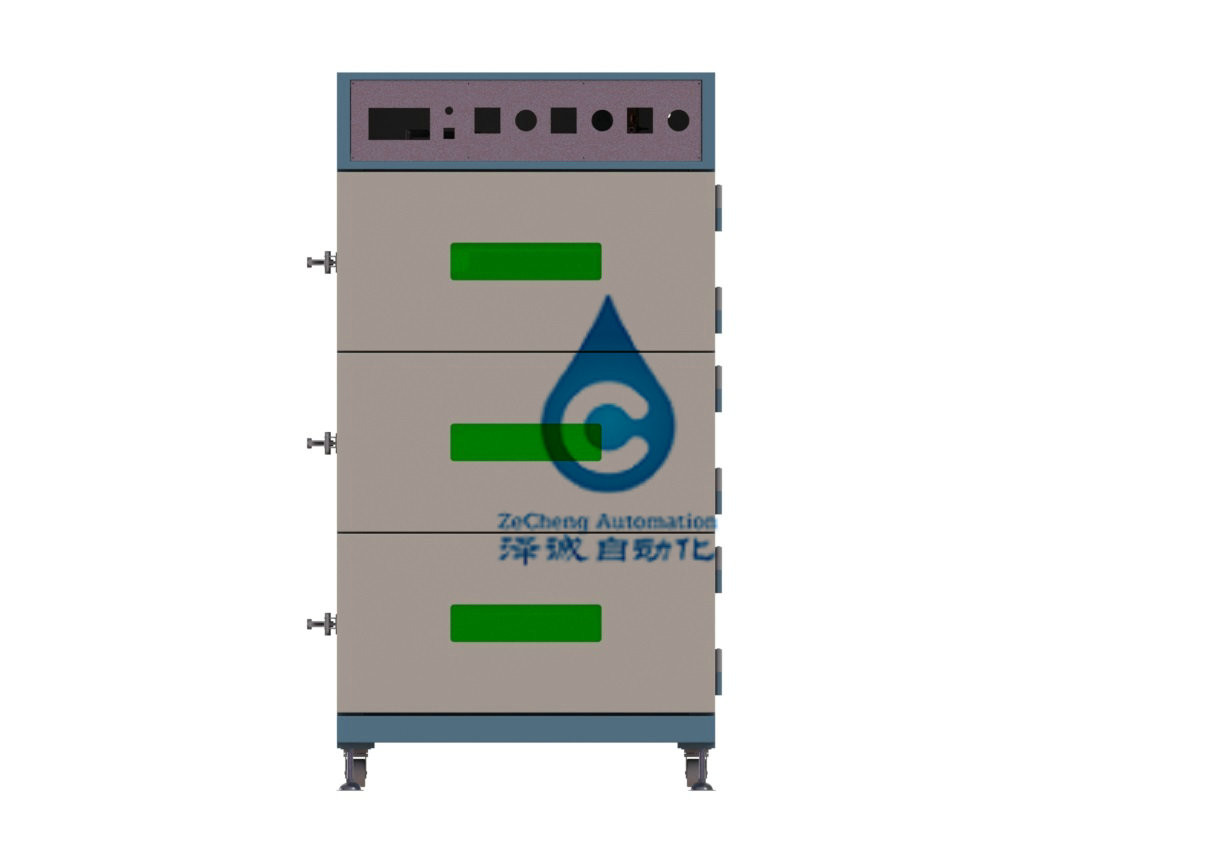

Annesso 2: rappresentazione schematica dell'attrezzatura (lato di piano 1 del gabinetto elettrico, del fan alla parte posteriore dell'attrezzatura)
Specificazione del carro armato: 660 (larghezza) ×750 (profondità) × 330 (altezza) millimetro
Dimensioni: 1280 x 1140 x 1900 millimetri.
