Attrezzatura di produzione della batteria del sigillatore di vuoto per la batteria al litio del polimero di Bluetooth Digital
1, profilo dell'attrezzatura:
introduzione 1,1 alle funzioni ed ai principi del dispositivo:
Funzioni principali dell'attrezzatura: perforazione, degassificazione sotto vuoto, pre-sigillamento secondario.
La macchina della sigillatura sotto vuoto è adatta a degassificazione sotto vuoto ed a processi secondari della termosaldatura dopo l'attivazione della batteria al litio dell'imballaggio flessibile del polimero del bluetooth, della batteria al litio digitale dell'imballaggio flessibile del polimero e della batteria al litio cilindrica dell'imballaggio flessibile del polimero.
flusso di operazione dell'attrezzatura 1,2: Questo dispositivo è una macchina di sigillamento di aspirazione di vuoto, che principale utilizzazione per estrarre il gas lasciato nella cinghia dell'airbag dopo l'elettrolisi della batteria nello stato di vuoto, perfora la cinghia dell'airbag, estrae il gas e poi utilizza la tomaia e la chiusura inferiore della parte della camera per sigillare il lato fra la cinghia dell'airbag e la batteria, in modo da raggiungere lo scopo di lavoro.

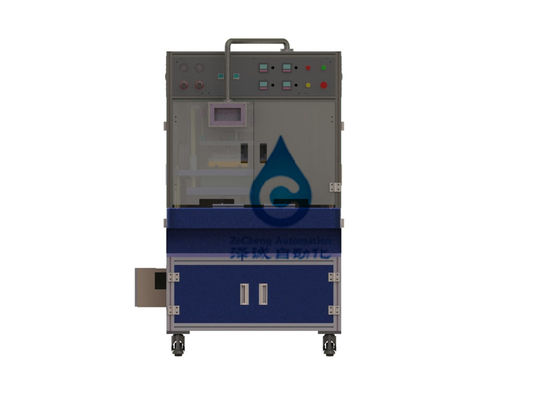

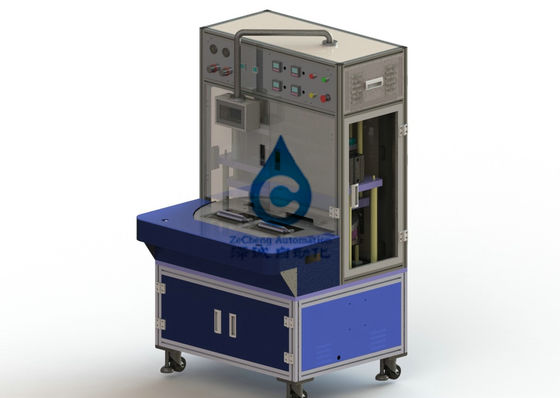

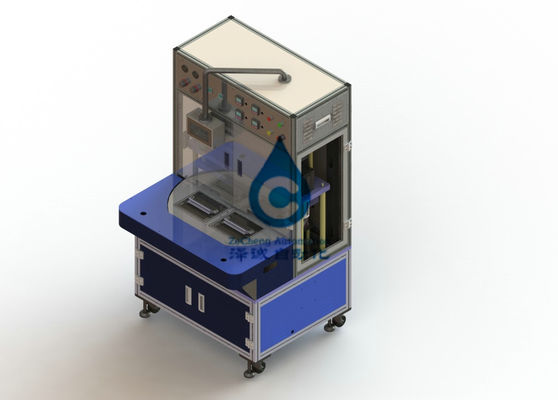

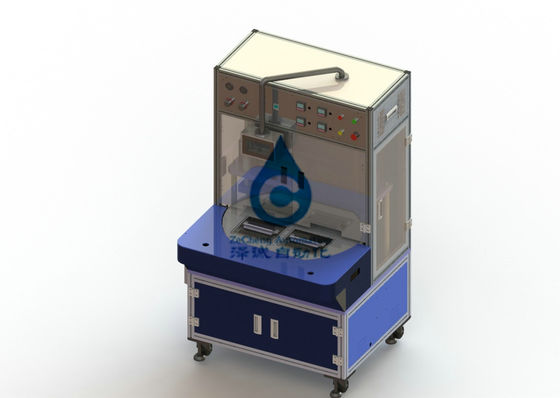

struttura globale 1,3 (con i disegni)
2. Materiali ricevuti e specifiche di prodotto adatte per l'attrezzatura
2,1 dimensione e specificazione dei materiali ricevuti
2.1.1 specifiche di prodotto applicabili:
|
Modello |
W (millimetro) |
L (millimetro) |
H |
|
ZEAA08A |
20-50 |
30-70 |
2-8 |
Prodotto del test di accettazione: batteria quadrata CP243238 del polimero
2.1.2 i requisiti specifici
|
NO. |
Oggetto |
parametro |
|
1 |
Larghezza del bordo |
3-10mm |
|
2 |
Gamma di tempo di incapsulamento |
2-3S |
|
3 |
Spessore laterale di sigillamento |
0.19-0.3mm (può essere messo) |
3. Parametri tecnici dell'attrezzatura
un tasso di 3,1 qualificazioni di prodotti dell'attrezzatura: ≥97% (soltanto cattivi prodotti causati dalla macchina)
3,2 produttività/velocità dell'attrezzatura: 15PPM dipende da tempo della termosaldatura
incidenza guasti dell'attrezzatura 3,3 ≤5% (guasto causato da attrezzatura soltanto)
attrezzatura 3,4 elettrica: tensione 220V±10%, AC/10A corrente, potere monofase 2000W
aria appiattita 3,5: pressione/flusso 0.4-0.6Mp/0.3l /min
vuoto 3,6: pressione e flusso 0.4-0.6Mp/0.3L/min
3,7 pesi: il rapporto di peso totale ad area portante di 400Kg ≤500kg/M2
4: configurazione e norma generali dell'attrezzatura
4,1 il colore dell'aspetto dell'attrezzatura saranno conforme al piatto di colore fornito dal partito A.
4,2 10MM di misurazione dalla parete esterna della macchina, il rumore del ≤ 80db dell'attrezzatura.
4,3 l'attrezzatura rispondono alle norme di sicurezza del materiale meccanico ed elettrico pertinente dello stato e tutte le norme di sicurezza e requisiti della società del compratore.
4,4 il manuale dell'operazione di cinese ed il manuale di manutenzione dell'attrezzatura sono attaccati.
il diagramma di controllo elettrico 4,5, il diagramma di controllo pneumatico, la specificazione delle parti acquistate, il codice sorgente ed altri materiali della macchina saranno consegnati a caso.
