Saldatrice di piegamento automatica dell'attrezzatura di produzione della batteria del nichel del ferro

Saldatrice di piegamento automatica dell'attrezzatura di produzione della batteria del nichel del ferro

1. Requisiti tecnici dell'alimentatore di piegamento del piatto

1.1. L'attrezzatura è collegata all'apparecchio per saldare del gruppo del palo e la sue velocità della saldatura e partita di controllo dell'attrezzatura con l'apparecchio per saldare del gruppo del palo, in modo da realizzare il piegamento del piatto e del piatto prima della saldatura del gruppo del palo ed il piatto è inviata automaticamente all'apparecchio per saldare e dei punti convessi non saranno danneggiate dopo che il piatto è piegato. L'attrezzatura ha un alto livello di operazione stabile ed affidabile di automazione, e può soddisfare le richieste di produzione continua di 24 ore.

1.2. Flusso di lavoro: La stazione d'alimentazione messa artificiale del piatto (che alimentano una stazione tre, metta il peso differente del piatto) e gli azionamenti del motore la vite spetteranno la prima stazione del piatto alla posizione specificata ed il cilindro d'alimentazione del manipolatore elettromagnete, assorbire gli aumenti del piatto - cuscinetto d'alimentazione del cilindro del manipolatore alla guida - piatto alla caduta sulla ferrovia di guida, trasportando il meccanismo alla piastra di pressione alle componenti della muffa del cilindro e posizionando - muore giù il piatto di rinforzo del piatto anche che piega a trasportare il meccanismo che piega il buon piatto lancerà, allo stesso tempo alimentando il manipolatore per eliminare un pezzo di piatto nell'ambito della prima stazione alle componenti della muffa a ripetizione dal piatto nella muffa, finché voi prendano la targa di immatricolazione stabilita della prima stazione ed il manipolatore d'alimentazione nella seconda posizione per eliminare il piatto alle componenti della muffa a ripetizione dal piatto nella muffa, finché non convinciate alla seconda stazione la targa di immatricolazione stabilita ed il manipolatore d'alimentazione nella terza stazione ad eliminare il piatto alle componenti della muffa a ripetizione dal piatto nella muffa, finché non otteniate alla terza stazione il numero stabilito del piatto al piatto in cilindro di vibrazione della stazione di vibrazione allo stesso tempo, giriate 90 gradi verso il piatto che le componenti mobili lancerà il piatto, la componente d'alimentazione alle saldature - ciclo del piatto a loro volta.

1.3. Modello e specificazione del prodotto: (unità: millimetro)

1.4. Efficienza: 12PPM.

1.5. Attrezzatura affidabile, tasso basso di manutenzione, manutenzione conveniente e durevolezza. Apparecchi elettrici, commutatori, incavi forniti della copertura antipolvere.

1.6. Disponga manualmente il piatto al livello di alimentazione. Ci sono tre stazioni di carico con i piatti dei pesi differenti. La distanza fra le rotaie d'alimentazione è regolabile.

1.7. C'è un carro armato della raccolta per la raccolta della polvere nell'ambito del sovraccarico.

1.8. La superficie di funzionamento è vicina al saldatore a punti per l'operazione facile.

1.9. La pressione del cilindro gassoso-liquido del ripetitore utilizzato per il piegamento è: 1T.

1.10. I bottoni separati sono messi all'interfaccia con il saldatore a punti, che è conveniente per il funzionamento manuale del cuscinetto.

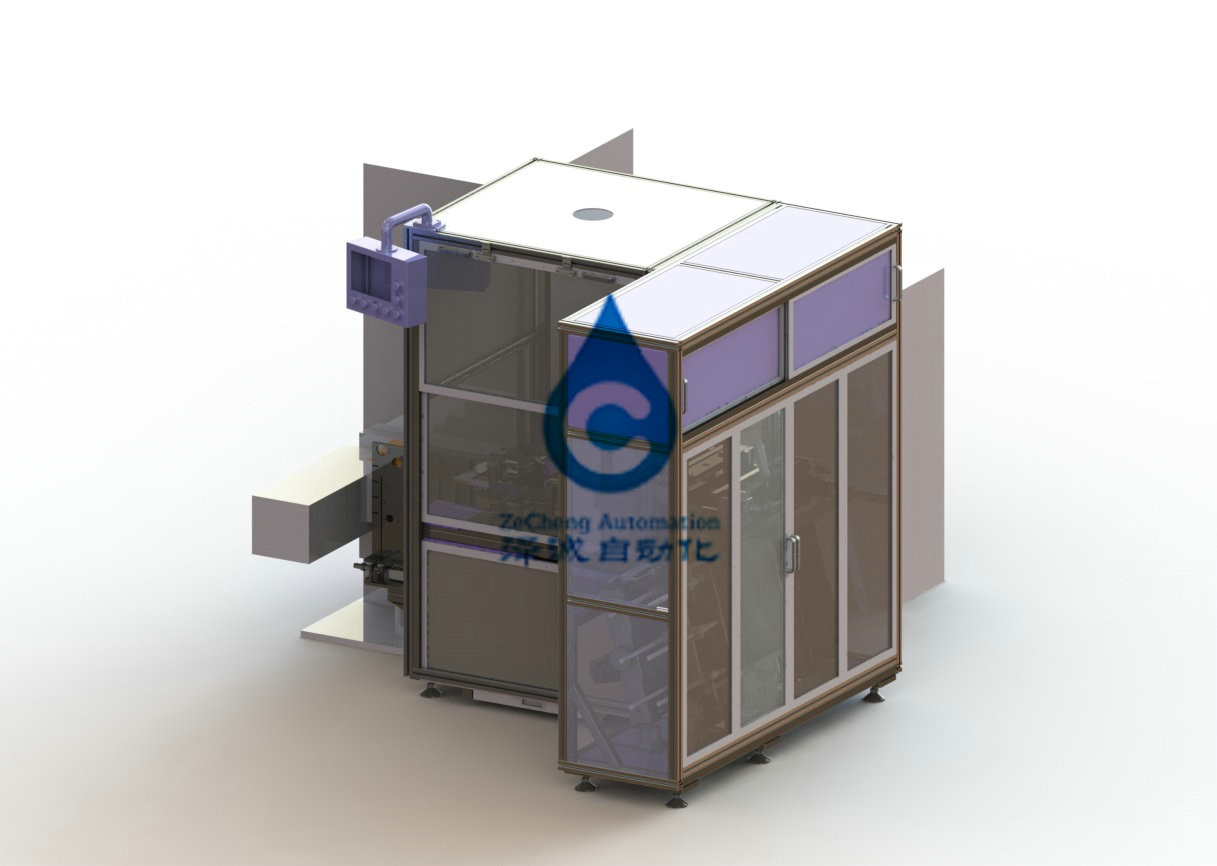

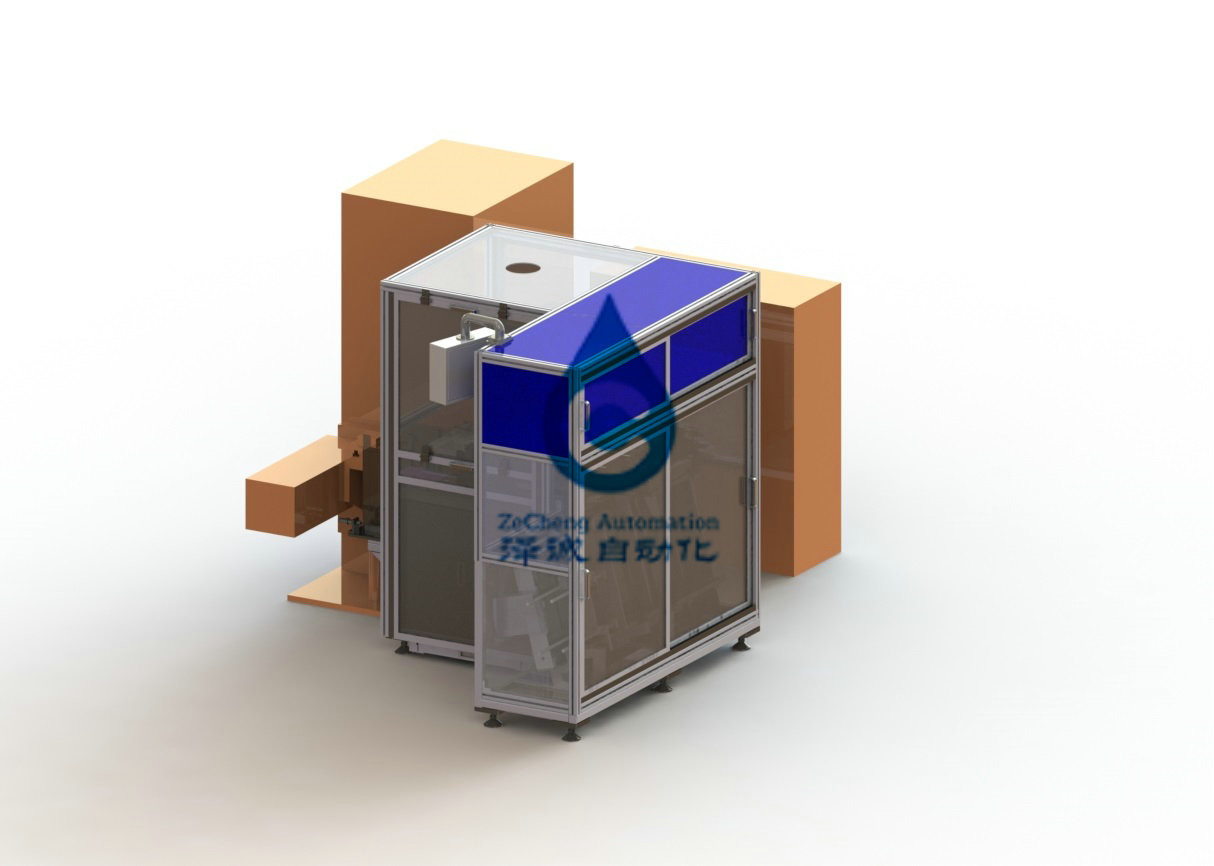

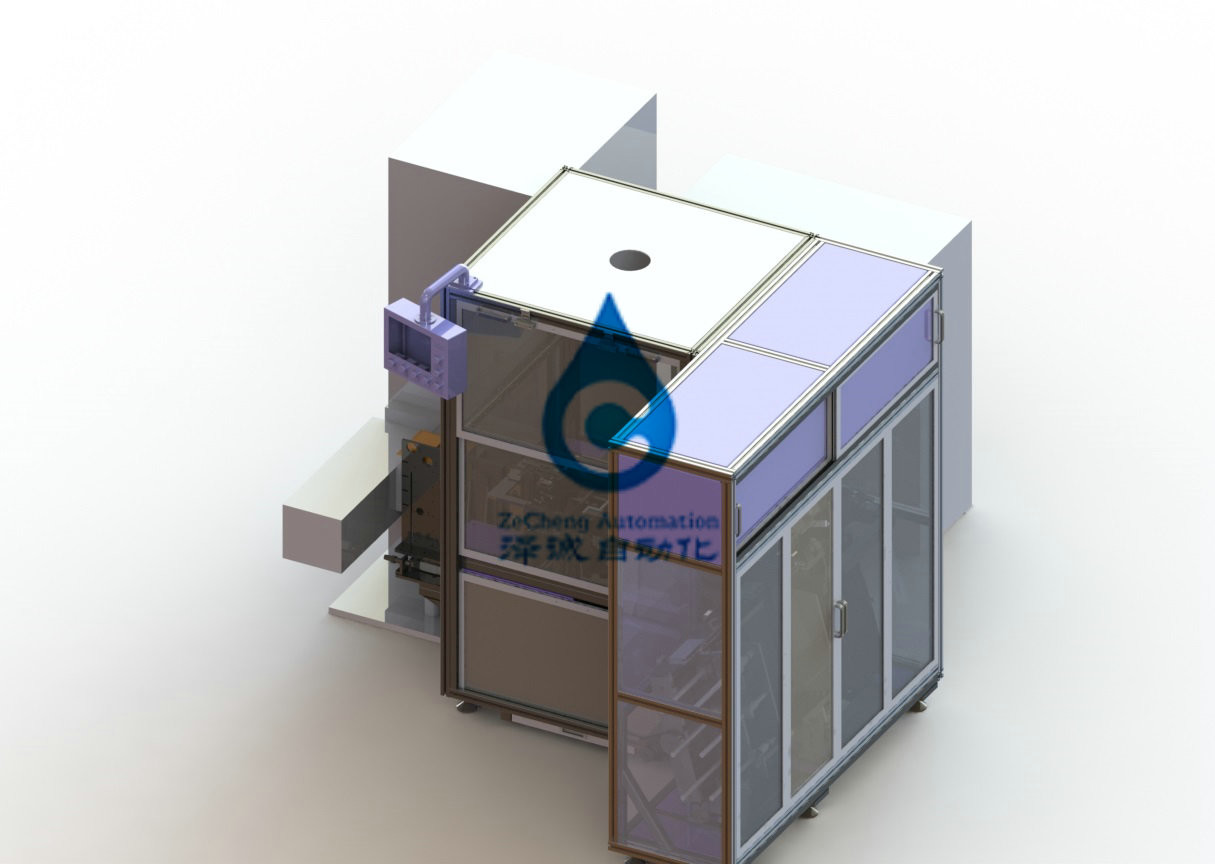

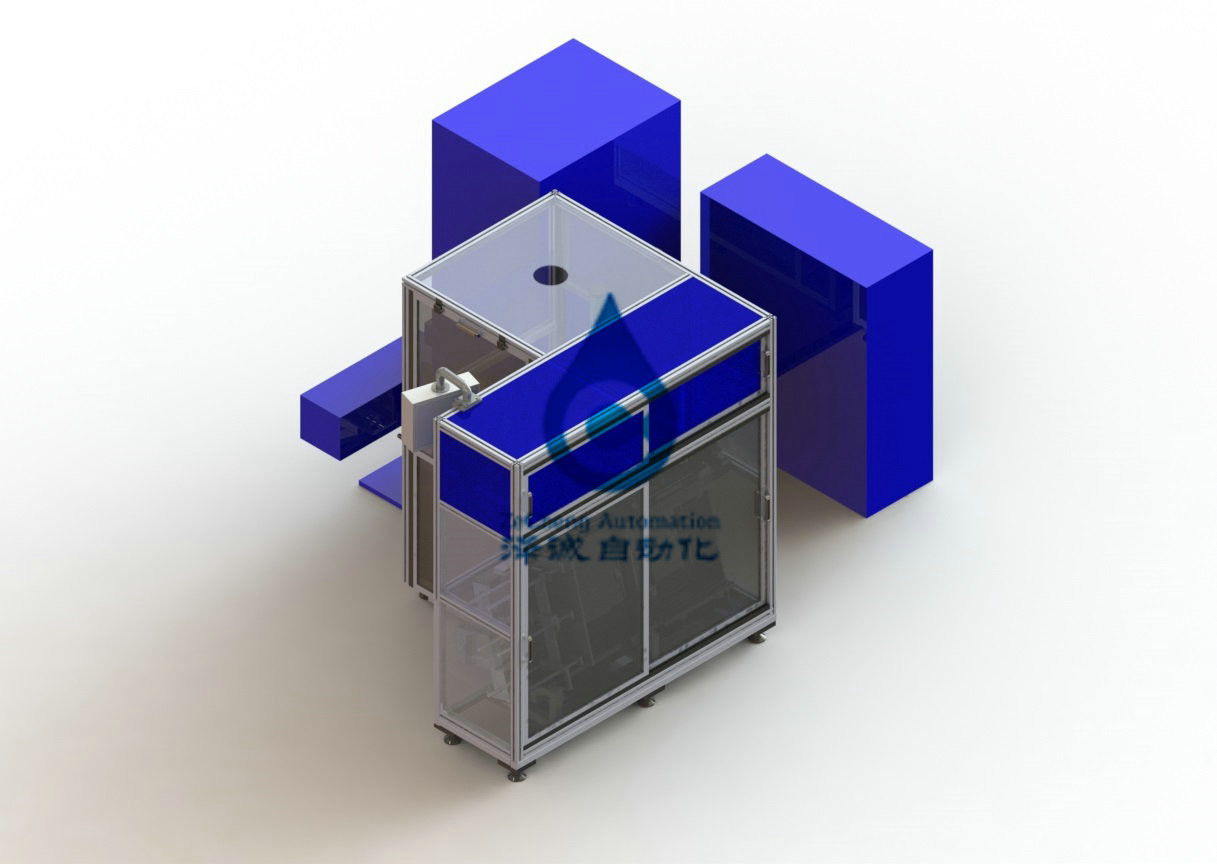

1.11.Generalequipmendawing

2. Completi la descrizione a macchina dell'alimentatore di piegamento del piatto

2.1. Tabella delle componenti principali dell'attrezzatura di piegamento dell'alimentatore del piatto

2.2. Parametri tecnici dell'attrezzatura

2.3. Componenti principali dell'attrezzatura

2.3.1. Sistema della pagina: fatto tramite la saldatura del quadrato 40x40x3, la superficie della pittura, il colore principale dell'aspetto dell'attrezzatura è gsb05-1426-2001

8 PB07 accendono (ferro) il colore blu. Il substrato è placcato con il piatto d'acciaio di 25mm, l'aspetto globale è bello e la struttura è stabile.

2.3.2. Sistema della copertura: dalla sezione di alluminio del quadrato 40*40, il plexiglass del piatto della porta è chiaro di vetro, uso su e giù il portello scorrevole ed il modo del portello scorrevole a destra e a sinistra, sopra un cabine di stoccaggio

2.3.3. Sistema d'alimentazione: ci sono tre stazioni con i piatti di peso differente. Secondo i requisiti tecnologici quando i tre punti su un touch screen hanno fissato ogni importo d'alimentazione della stazione di lavoro, in linea di principio dalla prima stazione ha cominciato a prendere il materiale, prendono la prima messa a punto della stazione e poi prendono la seconda posizione, il numero di ha andato a prendere ad una seconda posizione l'importo stabilito e poi prendono la terza stazione, dopo la terza stazione prendono la saldatura di lamiera completa, così ciclo. Ogni volta che un piatto è portato via, guidato dalla vite del motore, il piatto restante aumenta ad una posizione e c'è un dispositivo di allarme quando non c'è materiale sulla stazione. Il numero dei piatti per ogni stazione può essere fissato esclusivamente.

2.3.4. Sistema di manipolazione d'alimentazione: è libero da muoversi su tre stazioni per prendere i materiali. Il movimento nella direzione di X pricipalmente è determinato dalla madrevite dal motore ed il movimento nella direzione di Y è completato da due cilindri.

2.3.5. Sistema d'alimentazione: responsabile dell'invio del piatto sulla pista ad ogni stazione fino alla componente d'inversione, pricipalmente composto di componente di adeguamento della pista e di componente del controllo dell'alimentazione. L'adeguamento della pista è usato per regolare la larghezza della pista.

2.3.6. Sistema di piegamento della muffa: quando il piatto è spinto nella stazione della muffa, il piatto è messo dall'ansa del palo che posiziona il cilindro, il cilindro gassoso-liquido del ripetitore è abbassato per piegare l'ansa del palo in 90 gradi e la pressione del cilindro gassoso-liquido del ripetitore è 1T.

sistema in bianco di vibrazione 2.3.7: lanci il piatto orizzontale 90 gradi, succhi il piatto sul piatto di vibrazione dal magnete e spinga il piatto di vibrazione dalla vibrazione del cilindro di vibrazione 90 gradi.

2.3.8. Placchi il sistema di spinta: dopo che il piatto è lanciato, il piatto è spinto verso la piastra di sostegno del sistema di soppressione di vibrazione dal sistema di spinta del piatto. È pricipalmente cilindro composto del ofpushingknifeand.

2.3.9. Sistema di trasporto materiale: non spingendo piatto che spinge sistema, con il sistema di trasporto materiale della piastra di sostegno dell'elettromagnete nell'ambito del muoversi di fronte alla piastra di sostegno che soppressione vibrazione, le lacune fra appena giusto per uno spessore del piatto, piatto che spingono sistema per spingere il piatto nel passato, l'elettricità dell'elettromagnete per assorbire il materiale di piatto che trasporta sistema e poi per inviarlo alla stazione di saldatura.

2.3.10. Sistema di controllo: la macchina è fornita di un pannello elettrico, del commutatore di perdita, dell'alimentazione elettrica della stabilità di CC e di altre componenti di circuito principale, lo SpA di controllo, dispositivo di controllo dell'elettrovalvola a solenoide ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. Lo SpA adotta il omron. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto. L'intero sistema di controllo, commutatore, spina, trattamento della polvere di uso dell'incavo, impedire cortocircuito elettrico.

2.4. Media di energia

Contro 2.4.1. L'alimentazione elettrica

2.4.1.1. Tensione AC380V, monofase, frequenza 50HZ; La fluttuazione di tensione è meno di ±10%.

aria 2.4.2

2.4.2.1. Pressione 0,4 ~ 0.6mpa, puliti asciugano l'aria appiattita.

2.4.2.2. Traffico 30 l/min.

Impegno di cooperazione

1. Nuova promessa dell'attrezzatura

La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.

2. Impegno di riservatezza

La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.

3. Impegno di servizio di assistenza al cliente

(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;

(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh

(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
