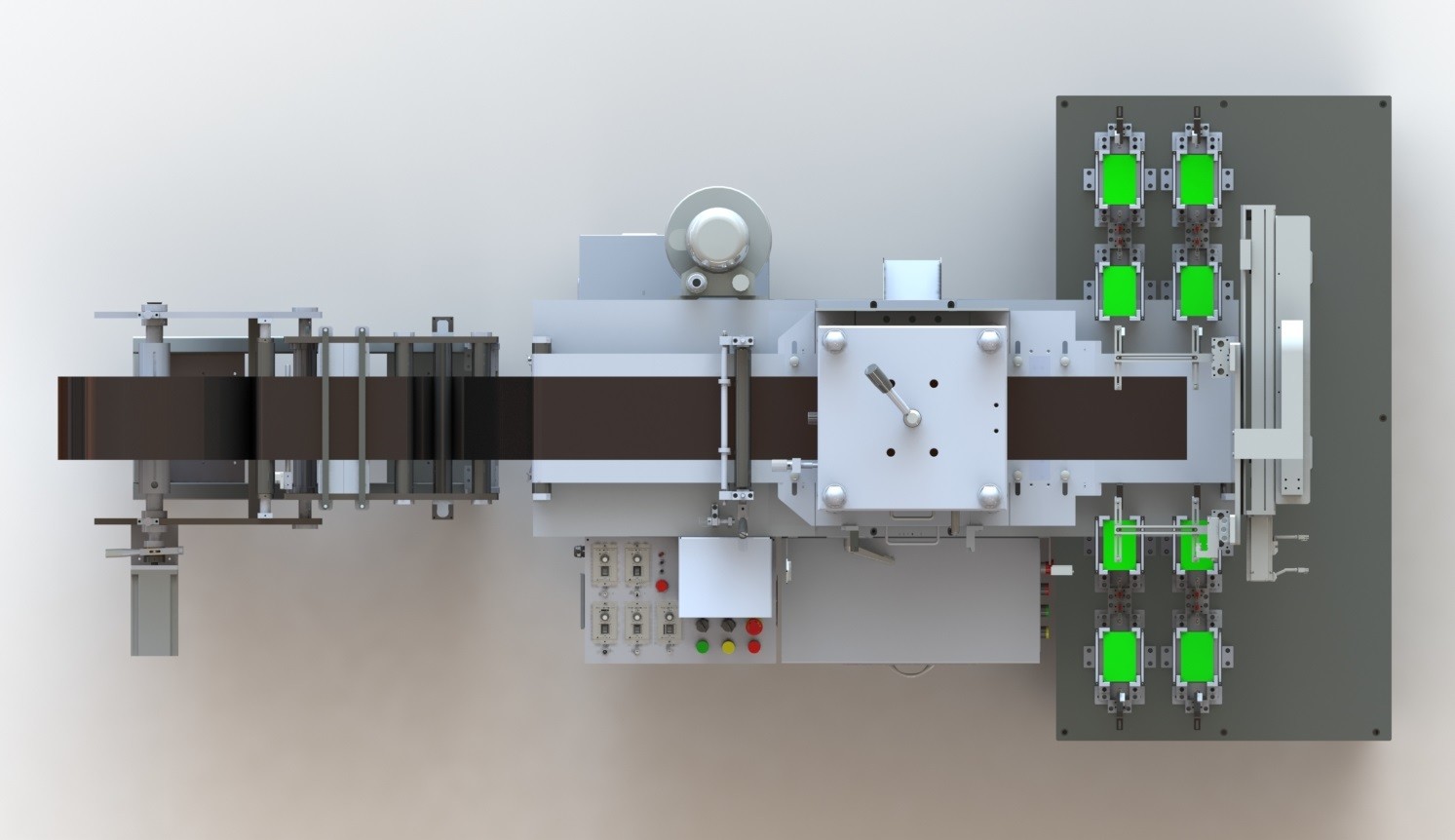

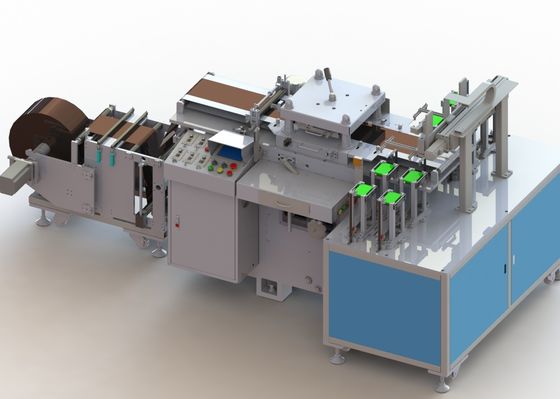

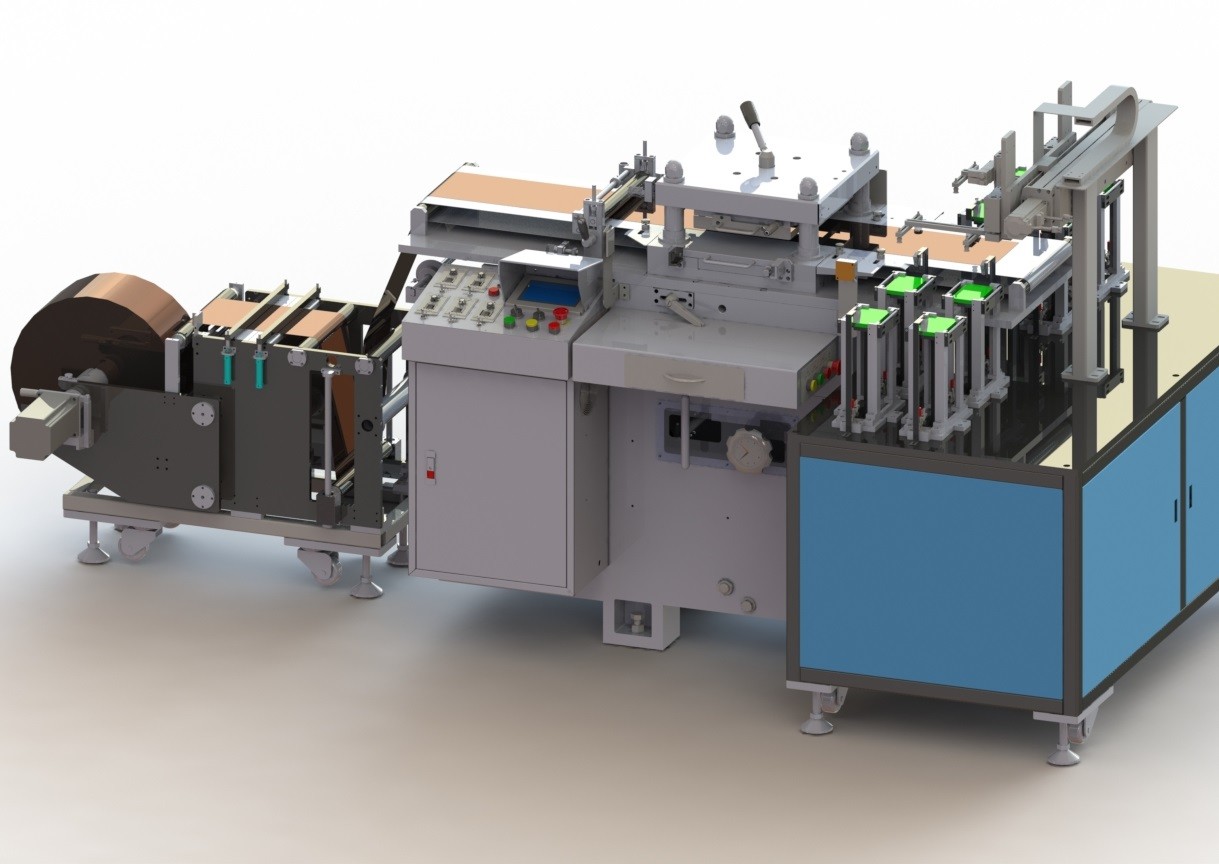

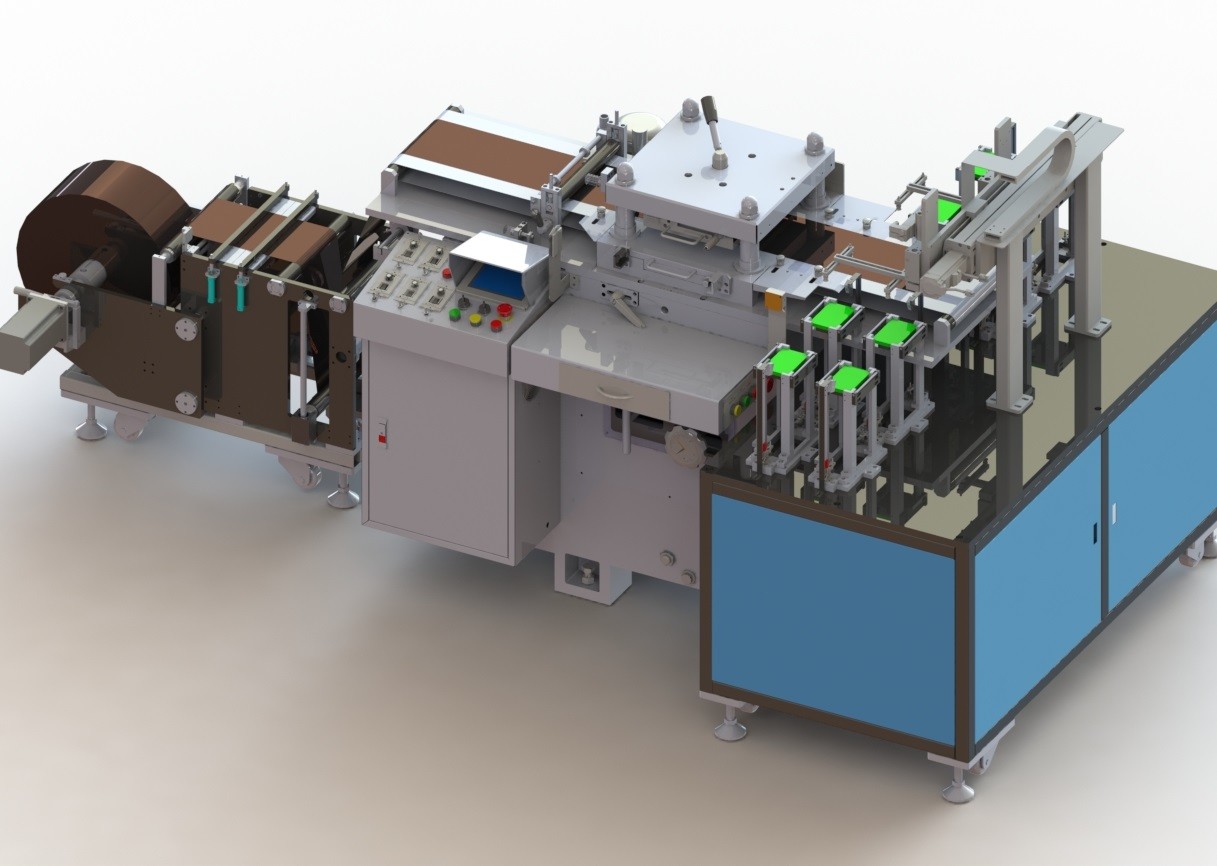

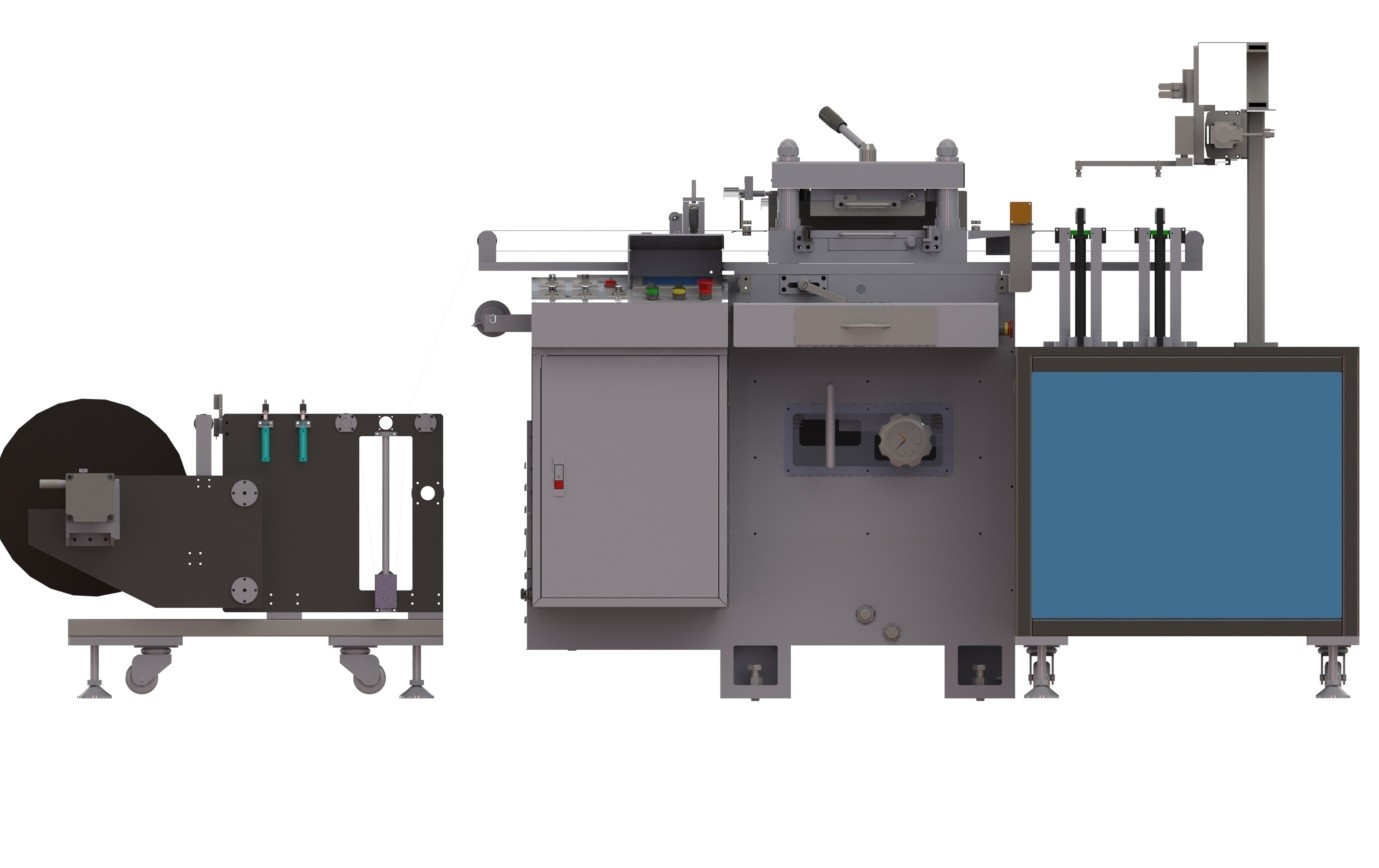

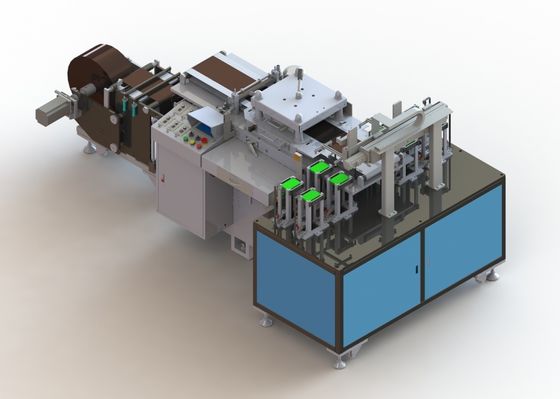

La linea di produzione accumulatore per di automobile laser muore macchina tagliante del palo automatico
funzioni dell'attrezzatura
L'adatto a macchina tagliante a formazione di perforazione del pezzo di palo della batteria (orecchie), è usato per la macchina della laminazione prima, la velocità rapida, meno sbavatura e la perdita del fenomeno di polvere, l'alimentazione di rotolo, contenitore di alimentazione che raccoglie il piatto, la tagliatrice ha il dispositivo speciale di correzione della bobina, i dispositivi di un nascondiglio, i dispositivi di azionamento, dispositivo di rettifica del piatto di viaggio, tagliente il dispositivo, riceve il dispositivo del pezzo di palo, dispositivo residuo.
2. Requisiti di processo di produzione:
Funzioni dell'attrezzatura: adatto ad ansa di formazione della cinghia dello strato del palo della batteria, usata per il processo anteriore della manica di laminazione della macchina. Specifiche di prodotto applicabili:
2,1 fabbisogni di materiali ricevuti: materiale della bobina (larghezza del pezzo di palo ≤325 millimetro, del diametro esterno massimo del materiale ≤600mm della bobina); Peso massimo 400Kg, rivestimento di intervallo o rivestimento continuo.
specificazione 2,2 delle fette adatte del palo: il campione delle fette del palo è come segue:
3. Requisiti specifici
3.1. Funzioni trattate: dopo la bobina manuale, svolgimento automatico, correzione automatica di deviazione, controllo di tensione, stoccaggio materiale e disegno, tagliare dello strumento, rimozione di polvere e raccolta di polvere, raccolta materiale del bordo, strato del palo che si alimentano alla piattaforma di scarico, raccolta manuale e trasporto.
3.2. È adatto a rivestimento di lacuna ed a rivestimento continuo. I piatti positivi e negativi dell'elettrodo sono utilizzati per entrambi. Peso massimo 400kg;
3.3. Bobina: 3 pollici o 76mm; Il piatto di gomma del laser muore; Funzione di conteggio automatico (visualizzazione di operazione).
3.4. C'è la regolazione dell'amplificatore quando taglia il dado con pressione regolabile;
3.5. L'elettrodo positivo e negativo della taglierina muore dovrebbe essere abbinato con 2 pezzi (citati esclusivamente). La dimensione specifica di progettazione può essere risoluta quando il dado è fatto;
3.6. Precisione di posizionamento (compensazione automatica di spazio): ±0.15mm; La precisione tagliante dello strato del palo è ±0.2mm (l'errore di altezza dell'orecchio del palo è ±0.3mm).
3.7. Requisiti della stagnola: sbavatura trasversale < 15=""> 10.000 volte);
3.8. Il metodo di rimozione di polvere adotta la rimozione elettrostatica senza contatto per evitare il danneggiamento secondario causato con i metodi di rimozione di polvere del contatto quali la spazzola o l'adesione secondaria di polvere del palo; Il vuoto sotto pressione negativa, l'attrezzatura ha suo proprio aspirapolvere industriale e la pulizia dell'aria dopo filtrazione è 100.000; Dopo rimozione di polvere, non c'era corpo estraneo > di 50 m. sulla superficie dell'elettrodo.
3.9. Protezione di sicurezza: l'attrezzatura sarà fornita dispositivi protettivi/antipolvere ed il rivestimento protettivo sarà chiuso durante il funzionamento per impedire il varie fornire ogni stazione dell'attrezzatura e la sicurezza dell'operazione; La macchina tagliante ha un sistema di controllo con la funzione pausa/dell'arresto di emergenza, tagliante il posto a stampo tagliente per avere un chiaro segno d'avvertimento, per evitare il personale nel corso della pulitura o dell'uso della banda delle dita o l'emergenza degli incidenti della sicurezza
3.10. Unità di controllo: adotti il Mitsubishi o lo SpA del omron, interfaccia uomo-macchina di CNC del touch screen del weilun, può realizzare l'operazione completa di CNC delle funzioni principali dell'attrezzatura, ogni parametro è regolato automaticamente e può elaborare lo stoccaggio, la gestione dello stivale, il richiamo dell'operazione anormale, lampada dell'allarme dell'errore.
3.11. Efficienza: macchina tagliante del coltello positivo e negativo: perforazione delle 30 volte/min; Se l'attrezzatura di cui sopra può migliorare o assicurare la qualità dei locali stabili ed affidabili, la flessibilità di progettazione/sostituzione compatibili del dispositivo è convenienti e veloci ed il costo è basso, può accettare per ridurre l'efficienza di produzione, utilizza la macchina a bassa velocità.
tasso corrente 3.12.Equipment: ≥97%
3.13. Tasso di ottimizzazione del prodotto: ≥99.5%
3,14 CPK: ≥1.33
3.15. Rumore dell'attrezzatura: rumore ≤75dB dell'attrezzatura.
parametri tecnici 4.Equipment
|
Oggetto |
Specifiche | |
|
Parametri tecnici
|
efficienza | 30Times/min |
| Tempo ausiliario (MIN) /shift | 30 | |
| Tasso del passaggio del prodotto | 99,8% | |
| Tasso di grano o di movimento | 95% | |
| Tempo di modello della sostituzione del prodotto | 30min | |
| Sistema appiattito dell'aria | 0.4-0.6MPa | |
| Il potere totale (chilowatt) | 8 | |
| Potere di funzionamento normale (chilowatt) | 7,6 | |
Temperatura ambiente: 0 ~ 40℃;
Umidità relativa: 20 ~ 90%RH;
Alimentazione elettrica: 220V monofase, 50Hz; Gamma di fluttuazione di tensione: ±10%;
Nessun gas corrosivo, liquido o gas esplosivo sul sito.
Aria appiattita: 5 ~ 6.5bar, gamma di fluttuazione di pressione: ±10%;
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
