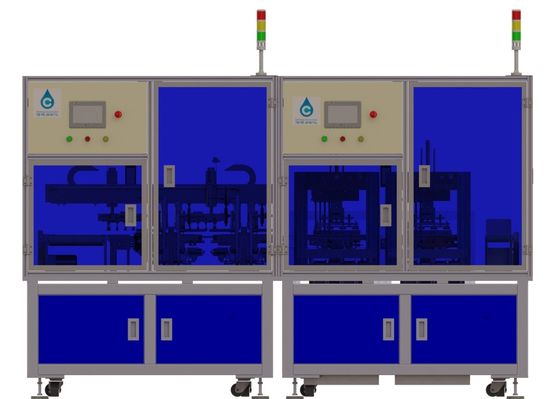

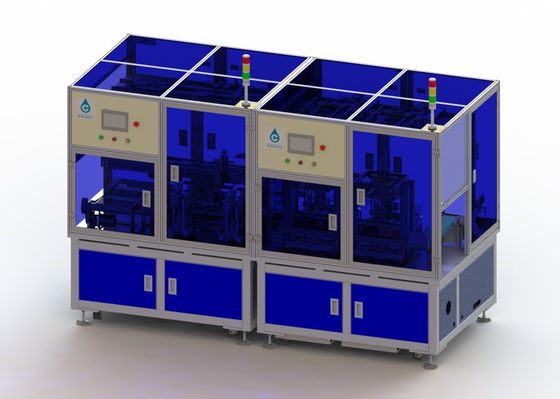

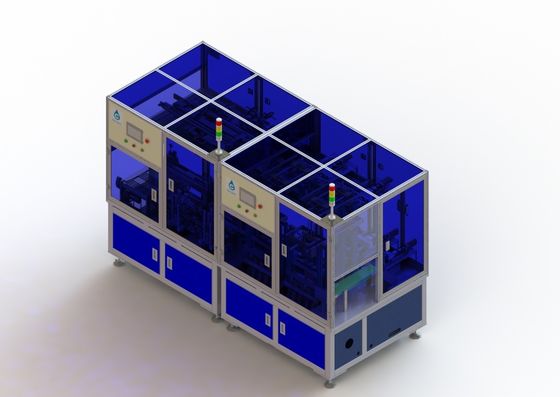

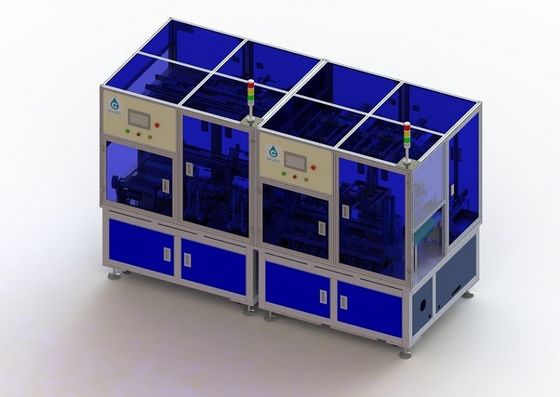

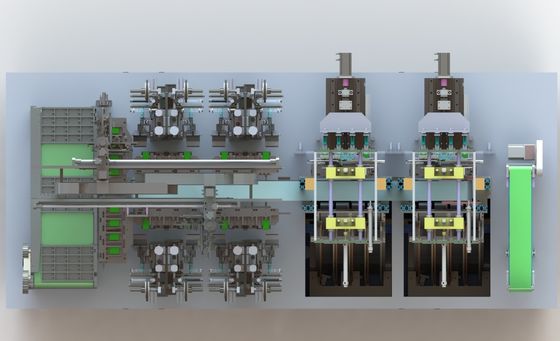

linea di produzione accumulatore per di automobile 1500KG Taping della coda della batteria del quadrato nella macchina di Shell
1. Requisiti di progettazione
1.1. Dimensione applicabile della bobinatrice: larghezza: 30 ~ 70mm; Altezza: 36 ~ 80mm, spessore: 3,0 ~ 10mm.
1.2. La lunghezza di carta adesiva dai lati destri e sinistri dopo il centro del rotolo è incollata è L4: 0,2 ~ 1mm
1.3. I due lati della bobina sono simmetrici e la differenza assoluta è 0 ~ 3mm.
1.4. La carta del diaframma non può risultare al centro del rotolo dopo che il centro del rotolo è incollato (la carta del diaframma piega all'interno del centro del rotolo senza esporre il diaframma)
1.5. Il pezzo ed il diaframma di palo non saranno danneggiati dopo che il centro del rotolo è incollato.
1,6 quando entrano nelle coperture, ci sarà una scanalatura della guida fra il centro della bobina e la bocca delle coperture
1.7. Le orecchie positive e negative del centro della bobina non piegano nella fase di attaccare la colla inferiore ed entrare nelle coperture.
1.8. L'angolo fra il centro della bobina ed il lato delle coperture dopo avere entrato nelle coperture è ≤ 50
1,9 la distanza fra il nucleo d'avvolgimento e la parete interna del fondo delle coperture dopo avere entrato nelle coperture richiedono L3: 0.5±0.2mm;
1.10. La distanza fra il centro della bobina ed i due bordi delle coperture L1 e L2 richiede: ≥0.1mm
1,11, la differenza fra il centro della bobina ed il bordo delle coperture
1,12 dopo che il centro della bobina entra nelle coperture, possono verificare automaticamente la distanza fra l'esposizione dell'orecchio negativo dell'elettrodo e la bocca delle coperture e determinano OKAY o NG (non c'è requisito in questo disegno della prova, inoltre, dovuto l'errore di lunghezza dei materiali assicurati dell'orecchio polare, è questo determinati vicino indipendentemente da fatto che?)
1.13. ≥ 99,8% di tasso di qualificazione di produzione
1.14. ≥ 95% del rendimento di produzione ed efficienza ≥40PPM di produzione
15. Il periodo dell'operazione del modello di commutazione non dovrebbe superare 30min
3, parametri tecnici principali dell'attrezzatura
3,1 lunghezze adattabili di objectsBattery: 36 ~ 80mm, larghezza della batteria: 30 ~ 70mm, spessore della batteria: 3,0 ~ 10mm.Need per regolare la posizione del blocchetto di posizionamento, la dimensione del carro armato di alimentazione di alluminio delle coperture.
3,2 parametri tecnici dell'attrezzatura
Parametri tecnici dell'attrezzatura
|
Oggetto |
Specifiche | |
| Parametri tecnici | efficienza (PPM) | 40PPM |
| Tempo ausiliario (MIN) /shift | 30 | |
| Tasso del passaggio del prodotto | 99,8% | |
| Tasso di grano o di movimento | 95% | |
| Tempo di modello della sostituzione del prodotto | 30min | |
| Sistema appiattito dell'aria | 0.4-0.6MPa | |
| Il potere totale (chilowatt) | 8 | |
| Potere di funzionamento normale (chilowatt) | 7,6 | |

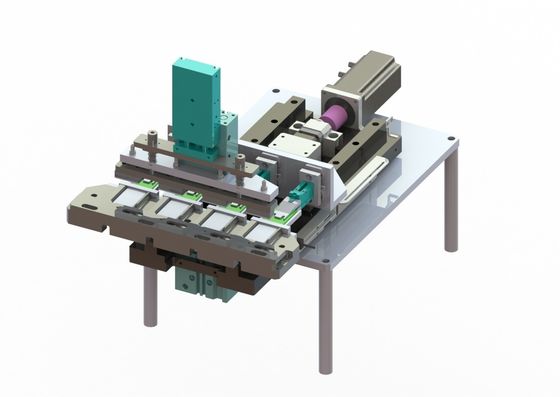

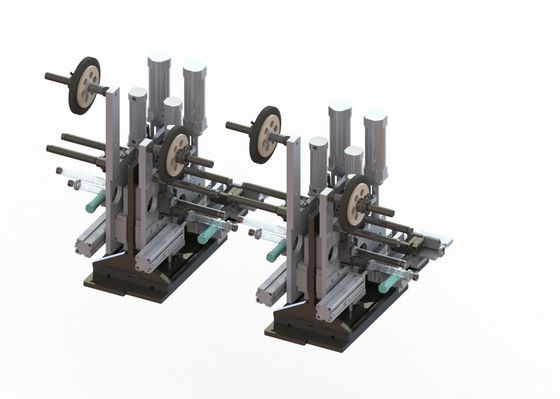

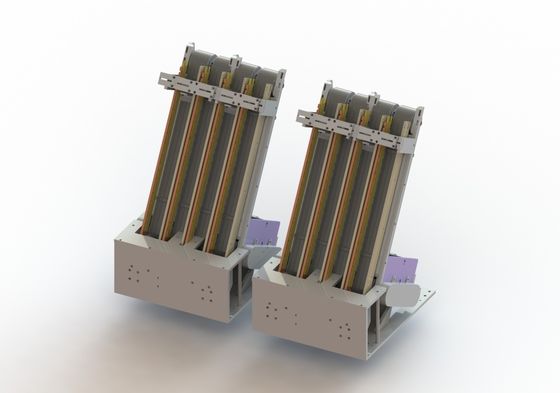

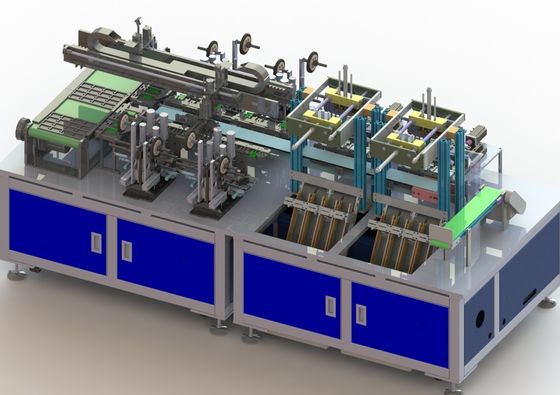

5. La descrizione delle batterie principali di partsManipulator dell'attrezzatura dal vassoio della bolla succhiato su nel dispositivo di posizionamento, un posizionamento preliminare, istituzioni di avanzamento del nastro del volume per colla, nastro al fondo della batteria mantiene il meccanismo sarà al fondo della pressione, nastro del bastone, manipolatore attaccherà le batterie del nastro succhiate su nel nella stazione delle coperture, coperture della batteria, le coperture attraverso una guida di scorrimento della guida dell'imbuto. Nella spinta delle coperture in tre volte, i primi due per la spinta di pressione, quello ultimo per la spinta diretta.
6. Energia medium6.1 l'alimentazione elettrica
la tensione 6.1.1 è AC220V più o meno i cambiamenti istantanei di fase del 単 di 10% nell'ambito di 0,5 s di meno di 10%
6.1.2 frequenze 50 hertz + 1 hertz
6,2 l'aria
6.2.1 Mpa 5 KGF/cm2 di pressione 0,5,
flusso 6.2.2 15 l/min
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
