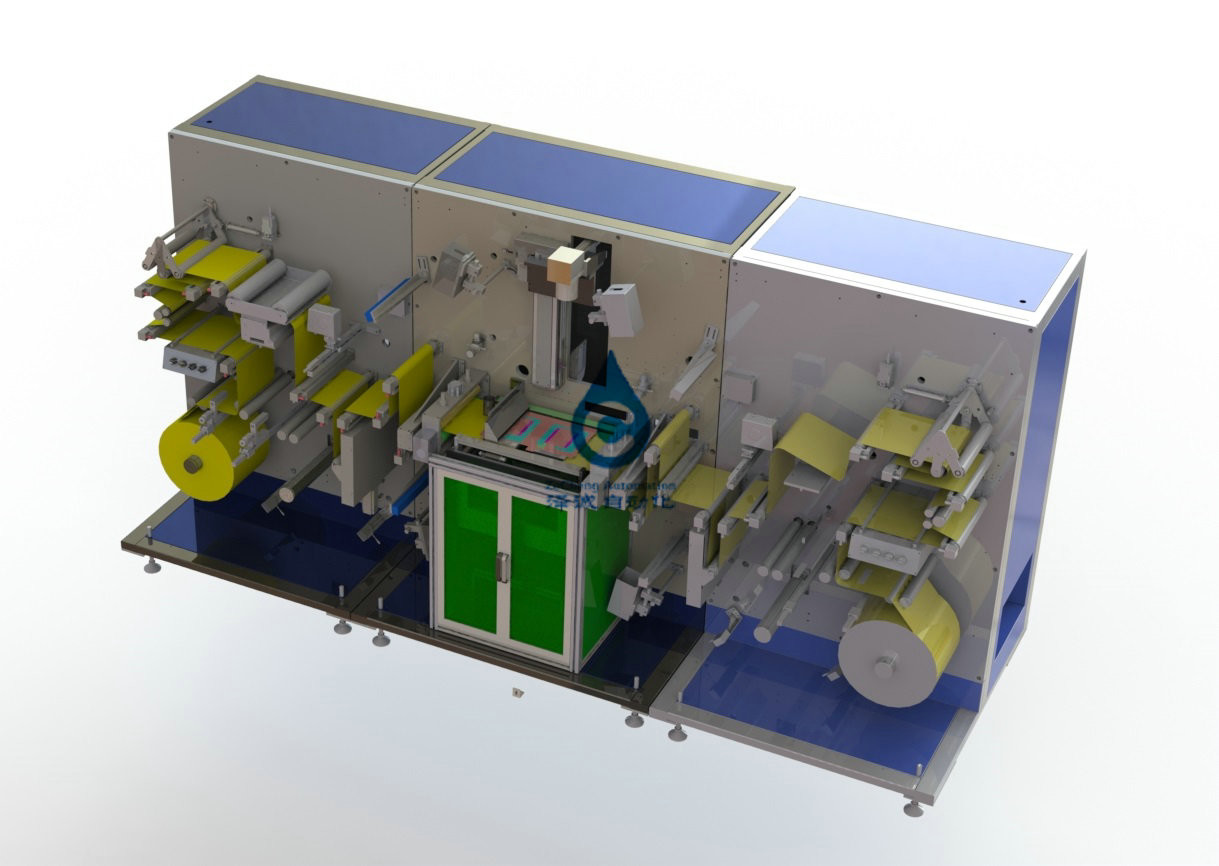

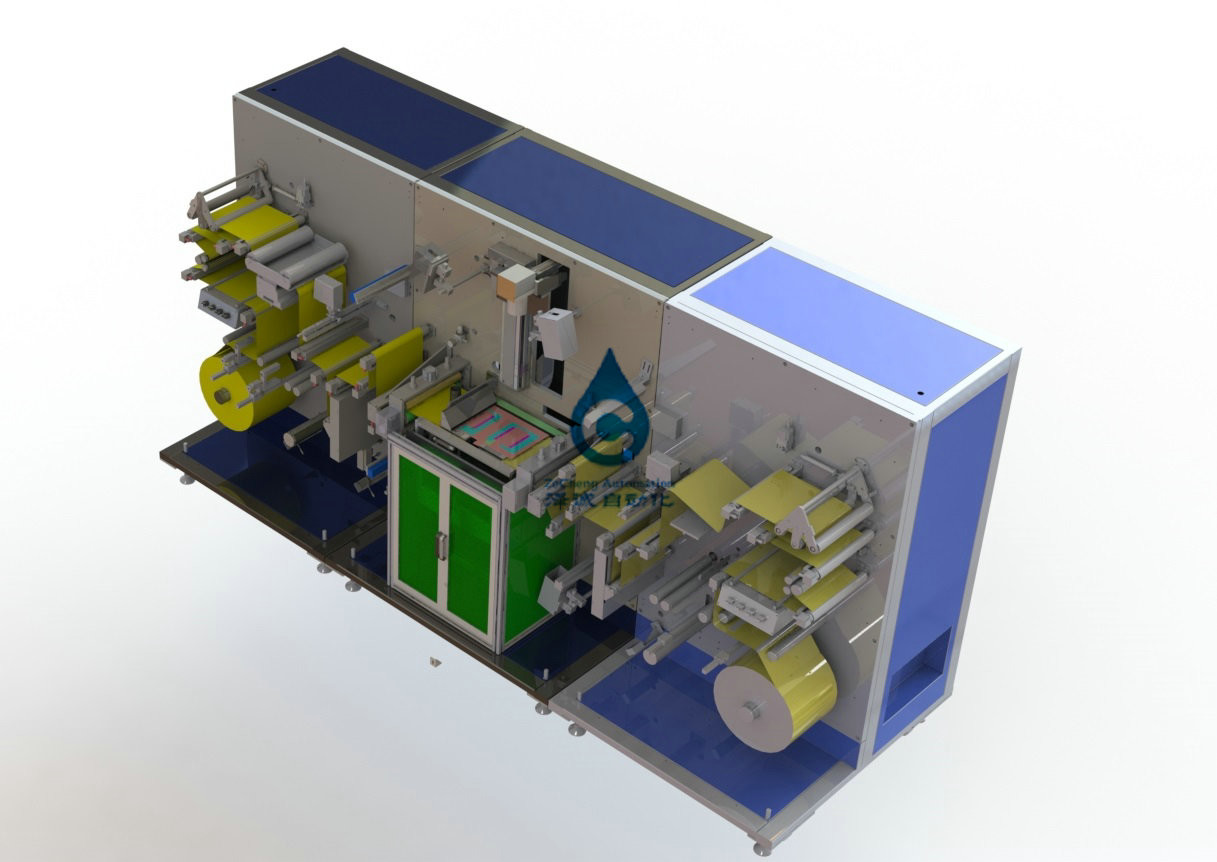

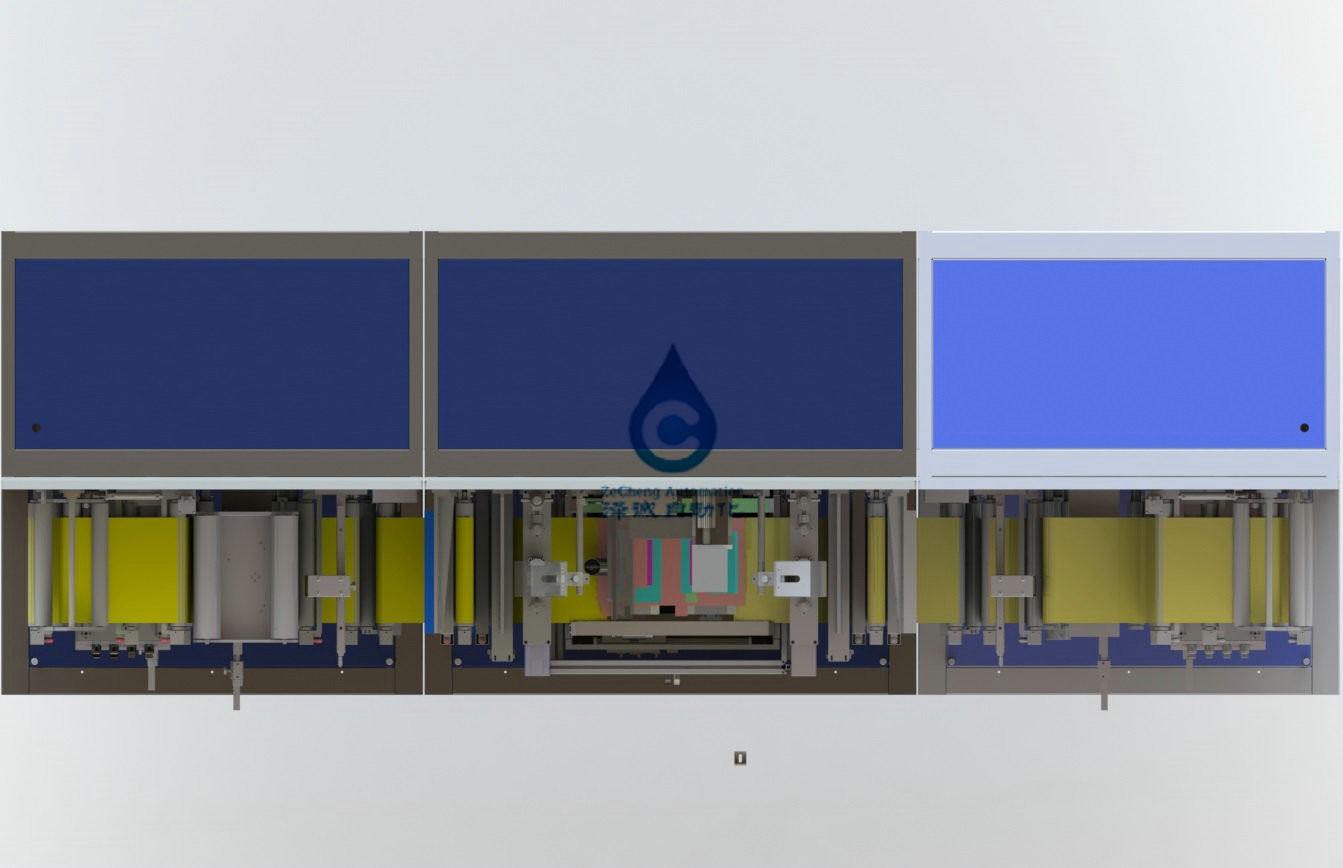

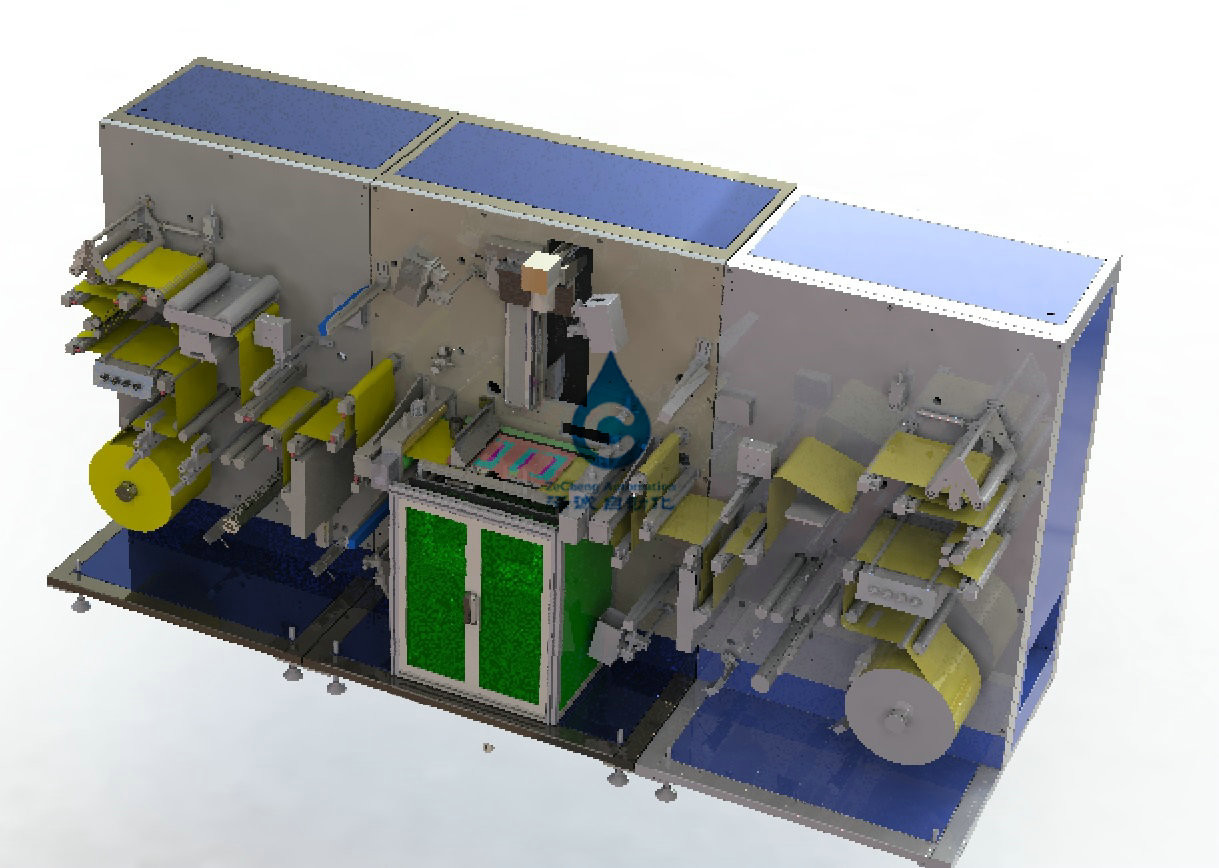

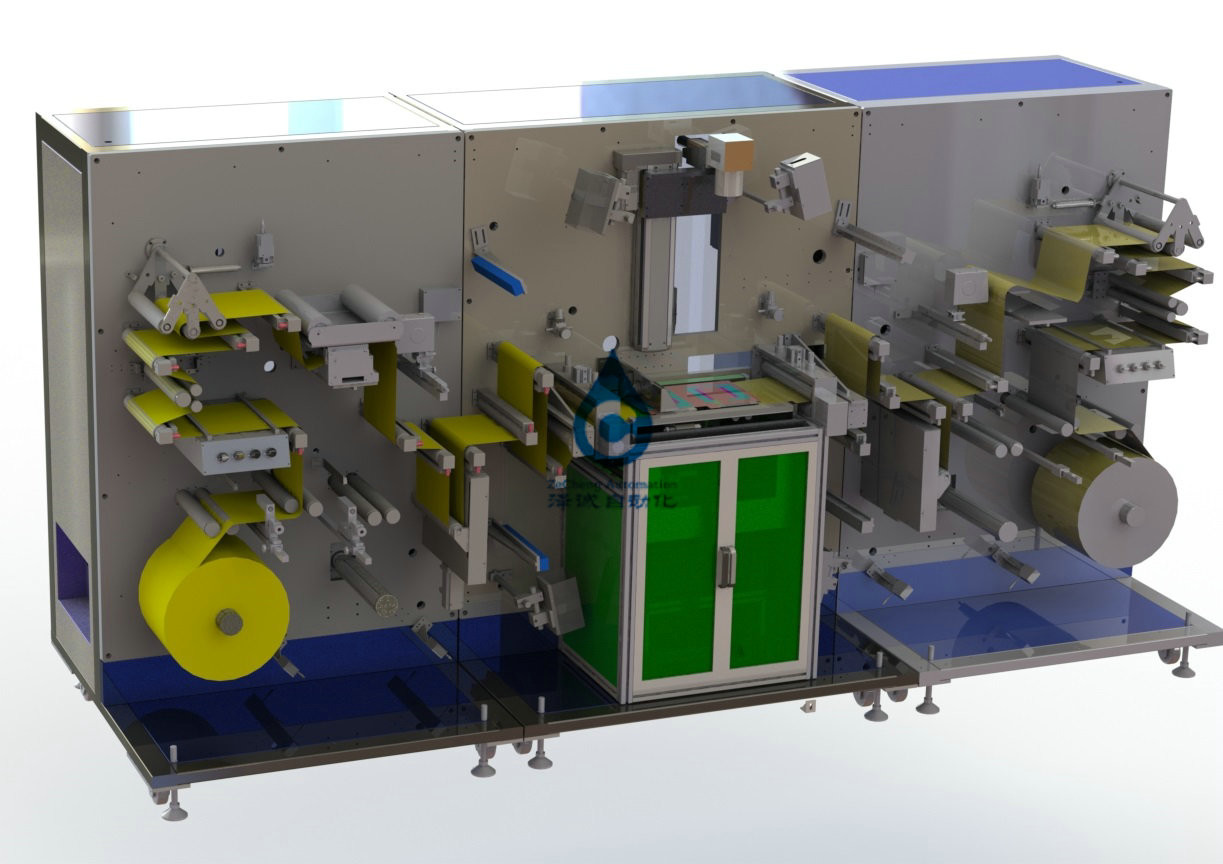

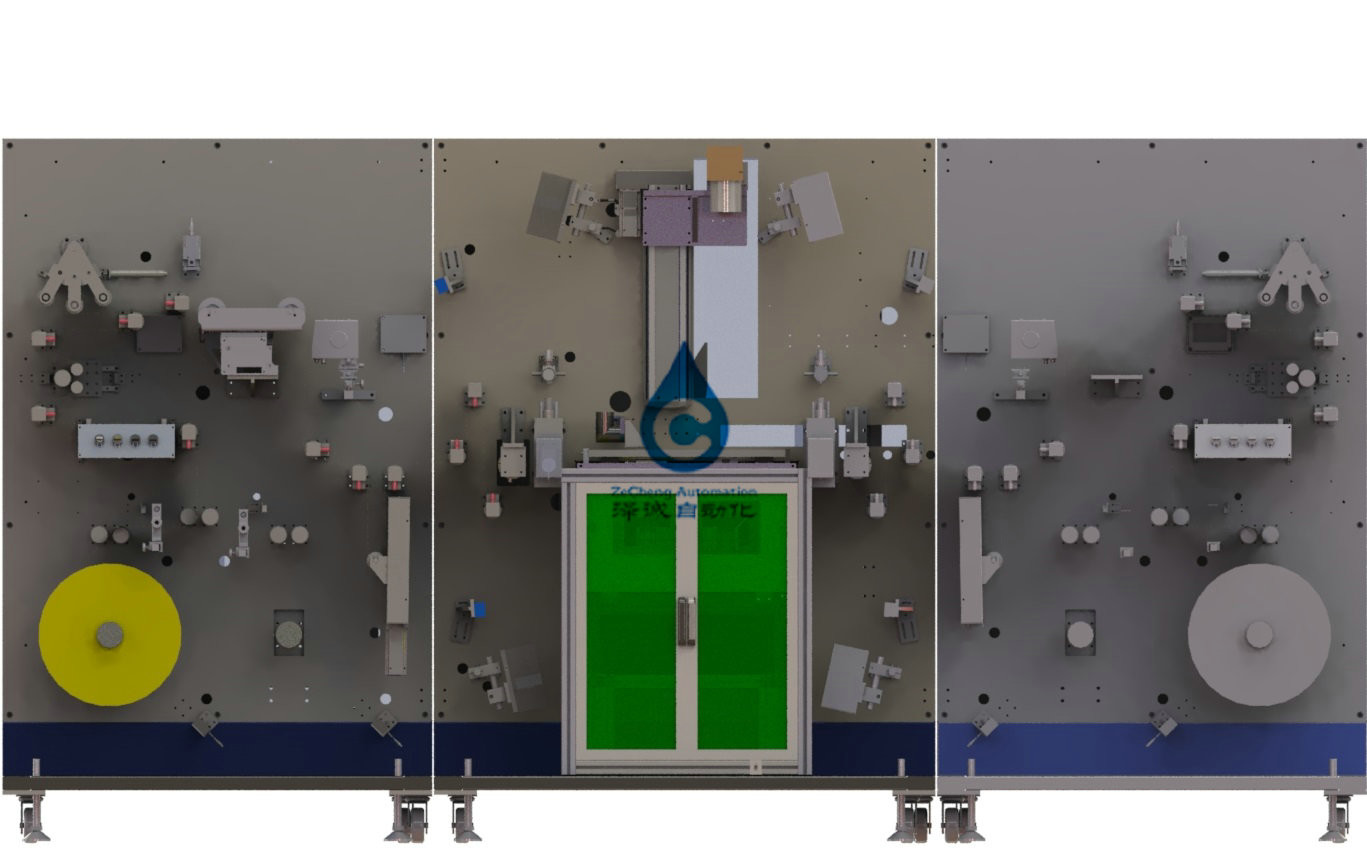

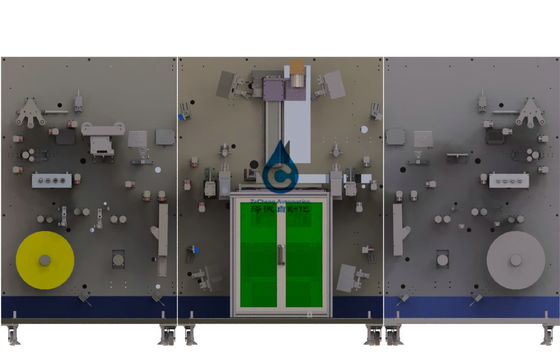

Linea di produzione accumulatore per di automobile tagliatrice del palo del laser
1.1. Il dispositivo realizza il processo di bobina o della laminazione dell'orecchio di taglio del palo del laser della fetta del palo dell'Accumulatore litio-ione. Il palo artificiale del rotolo che rotola l'asse gonfiabile installata al dispositivo, il dispositivo ha messo automaticamente il volume, rettificante il meccanismo della laminatura per continuare l'adeguamento automatico e controlla la tensione del pezzo di palo attraverso il sistema di controllo di tensione, servo meccanismo sarà trasportato alla posizione del piatto di taglio del laser, il laser sarà estremamente formazione dell'orecchio, tagliente con la qualità di superficie e la dimensione del piatto di rilevazione del CCD, posizione di difetto per attaccare il logo;
1.2. La specificazione dei materiali adattabili è come segue:
| Materiale |
Alimentazione modo |
Lunghezza di strato materiale (millimetro) | Larghezza materiale (millimetro) | Spessore del materiale (μm) |
Il più grande diametro (millimetro) |
Il diametro interno (millimetro) |
||
| Intervallo di grandezza | Intervallo di grandezza | tolleranza | Intervallo di grandezza | tolleranza | ||||
| Piatto positivo | bobina | --- | 100-300 | 0,1 | 100~280; | 3 | 400 | 76,2 |
| Piatto del catodo | bobina | --- | 100-300 | 0,1 | 100~280 | 3 | 400 | 76,2 |
1.3.1. L'errore del riavvolgimento dello strato del palo è di meno che ±1mm
1.3.2 l'errore di piegamento di serpeggiamento dello strato del palo sono meno di 0.3mm/m
1.3.3 la differenza di spessore delle fette del palo sono di meno che 5um
2. Dimensioni esterne dell'attrezzatura:
dimensione globale 2,1: W3800×H2000×D1400 (per riferimento)
2.2. Peso dell'attrezzatura: 2000Kg;
3, i parametri tecnici
3,1, alimentazione materiale della bobina dello strato, correzione automatica; Rettifica dell'errore: +/- 0,1 millimetri
3,2, adeguamento automatico, bobina automatica, errore di bobina sono +/- di 1,0 millimetri;
3,3, strato di taglio del laser erano estremamente orecchie, possono regolare automaticamente il gioco del palo. Dopo che tagliare l'altezza della sbavatura è di meno di 0,005 millimetri, molto errore di posizione di taglio dell'orecchio: di meno che +/- 0,2 millimetri, la dimensione dell'errore dell'orecchio del palo: +/- 0. 2 millimetri
3,4, tagliando velocità: 800-1200mm/s
3,5, tensione automatica, controllo di tensione in 0.1-1.5Kg, regolabile; L'errore relativo è 5%.
3,6, riservano la posizione della funzione di qualità del palo di ispezione del CCD e la posizione di etichettatura automatica;
3,7, polvere della spazzola, funzione di assorbimento della polvere;
3,8, raccolta dei rifiuti automatica e funzione di taglio;
5. Requisiti delle condizioni di lavoro di attrezzatura
1, alimentazione elettrica: AC220V monofase 3.8kva, gamma di fluttuazione di tensione: ± 10%;
2, aria appiattita: 0.4-0.6mpa;
3, temperatura ambiente: 20-35℃;
4, umidità relativa: 30-55% ORA;
5, pulizia ambientale non saranno più bassi di 100.000;
6, nessun gas corrosivo, liquido, gas esplosivo sul sito.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera in un anno (quando l'attrezzatura è difettosa, il personale di servizio di assistenza al cliente risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
