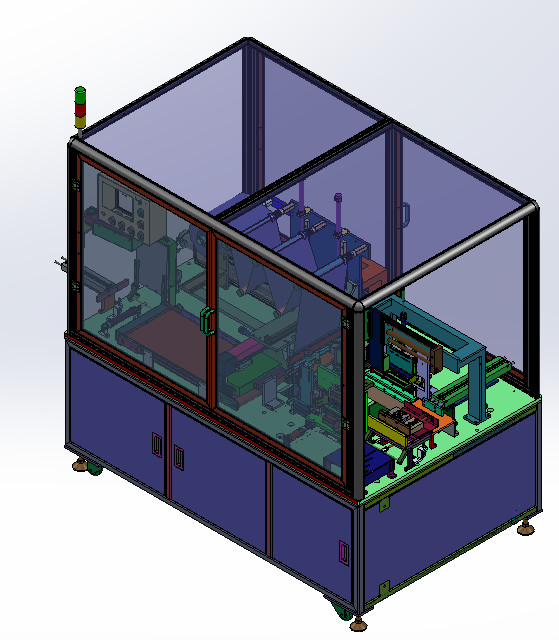

Macchina di laminazione della batteria al litio del quadrato dell'attrezzatura di produzione della batteria di 5 PPM
I. profilo dell'attrezzatura:
1 panoramica
Questa macchina è progettata specialmente per il rivestimento delle coperture della batteria. a prodotti quadrati della batteria è adatto coprire di cerchio di colla.
processo d'incollatura 1,1: dopo l'incollatura, la copertura 0.5mm dell'isolamento della batteria si sviluppa sul bordo superiore del nastro; È richiesto che il sigillamento dovrebbe essere misura strettamente senza sollevare, prego vede la seguente figura per i dettagli:
1,2 il modello della batteria adattabile sono come segue: la macchina d'incollatura dovrebbe potere completare due modelli (42173255), si riferisce alla seguente figura per i dettagli.
1,2 la deviazione di accuratezza di attaccare del film sono ≤0.5mm (se l'accuratezza di materiale ricevuto della batteria è qualificata). Non ci sono grinze e nessun bolle ovvie sulla superficie del film che attacca la batteria (il diametro di singola bolla è <2mm>
un battito di 1,3 produzioni: 5PPM (applicabile a tutti i tipi di batterie).
1,4 l'attrezzatura saranno azionati da una persona e possono essere usati da solo o essere collegati con la conduttura.
2. Parametri trattati e flusso di lavoro
2,1 parametri tecnici principali
|
Specifiche a macchina progetto |
ZDAE11A2-00 | |
|
L'abilità
arte
ginseng
Il numero |
Efficienza (PPM) | 5PPM |
| Gamma regolabile di larghezza del dispositivo | La sostituzione, si riferisce al modello dell'alloggio | |
| Tempo ausiliario (s) | 2 (tempo di alimentazione) | |
| Sistema appiattito dell'aria | Il partito a di fonte di aria fornirà l'aria asciutta 0.4-0.6mpa | |
| Potere totale (chilowatt) | 1,2 | |
| Potere di funzionamento normale (chilowatt) | 1 | |
composizione nell'attrezzatura 3
3,1 la composizione sono indicati sotto
| Il numero di serie | Composizione nel sistema | La configurazione di sistema | Il numero di |
| 1 | Componente d'alimentazione | 1 insieme di | |
| Cilindro di SMC - | 1 | ||
| Ferrovia di guida lineare - placcatura d'argento | 2 | ||
| 2 | Leghi le componenti con un nastro | 1 insieme di | |
| Cilindro di SMC - | 2 | ||
| Ferrovia di guida lineare - placcatura d'argento | 2 | ||
| Leghi l'artiglio con un nastro di pressione | 1 | ||
|
Premendo cilindro - SMC
|
2 | ||
| 3 | Leghi l'assemblea con un nastro a discesa | 1 insieme di | |
| Servomotore - inwitten | 1 | ||
| Ferrovia di guida lineare - argenti la placcatura | 2 | ||
| Cinghia sincrona | 1 | ||
| coppia | 1 | ||
| Premendo cilindro - SMC | 2 | ||
| 4 | Colla fuori dall'assemblea | 1 insieme di | |
| Cilindro di Rodless - SMC | 1 | ||
| La lama | 1 | ||
| La base | 1 | ||
| 5 | Componenti di plastica del pacchetto | 1 insieme di | |
| Cilindro di SMC - | 2 | ||
| Ferrovia di guida lineare - placcatura d'argento | 2 | ||
|
Rullo di plastica del pacchetto
|
6 | ||
| 6 | Unità di propulsione della batteria | 1 insieme di | |
| Servomotore - inwitten | 1 | ||
| Ferrovia di guida lineare - argenti la placcatura | 2 | ||
| coppia | 1 | ||
| Vite della palla | 1 | ||
| Spinga il bordo | 1 | ||
| 7 | Posizioni la componente | 1 insieme di | |
| Motore passo a passo - controllo di frantumazione | 1 | ||
| Ferrovia di guida lineare - placcatura d'argento | 2 | ||
| Cinghia sincrona | 1 | ||
| 8 | Assemblea adesiva laterale | 1 insieme di | |
| Cilindro di SMC - | 4 | ||
| Cuscinetto lineare - caricamento d'argento | 2 | ||
| Rullo di gomma | 4 | ||
| 9 | Modulo del cellulare della batteria | 1 insieme di | |
| Cilindro di Rodless - SMC | 1 | ||
| Cilindro della barretta di guida - SMC | 1 | ||
| Pezzo meccanico | 1 | ||
| 10 | Il sistema operativo | 1 insieme di | |
| Touch screen - tenaglie tai del kunlun | 1 | ||
| 11 | Sistema di controllo | 1 insieme di | |
| SpA - omron | 1 |
descrizione della struttura di 3,2 condutture
componente d'alimentazione 3.2.1: il meccanismo di posizionamento iniziale per alimentarsi. La batteria di alluminio è disposta manualmente sul meccanismo di alimentazione. Il blocchetto di posizionamento è fatto della plastica di POM per proteggere la batteria da abrasione.
componente di posizionamento 3.2.2: il meccanismo per il posizionamento accurato della batteria di alluminio prima della laminazione ed il servomotore guida il piatto di tirata per spingere la batteria in una posizione accurata.

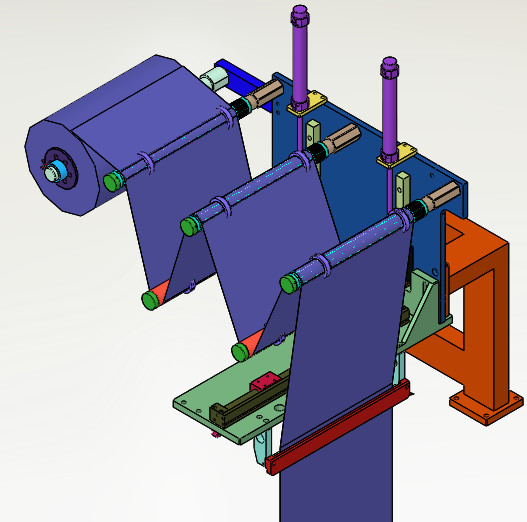

un'assemblea di 3.2.3 adesivi: disponga manualmente il nastro adesivo nella bobina da riparare, premi il cilindro per stringere il nastro adesivo, il meccanismo adesivo di apertura per aprire il nastro adesivo ed il cilindro rodless per guidare la lama per tagliare il nastro adesivo.

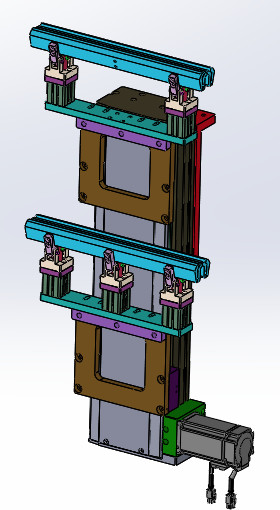

assemblea di trazione adesiva 3.2.4: il servomotore guida la ganascia per alzarsi ed il nastro adesivo è posto freno per tirare il nastro adesivo dalla lunghezza dell'insieme.

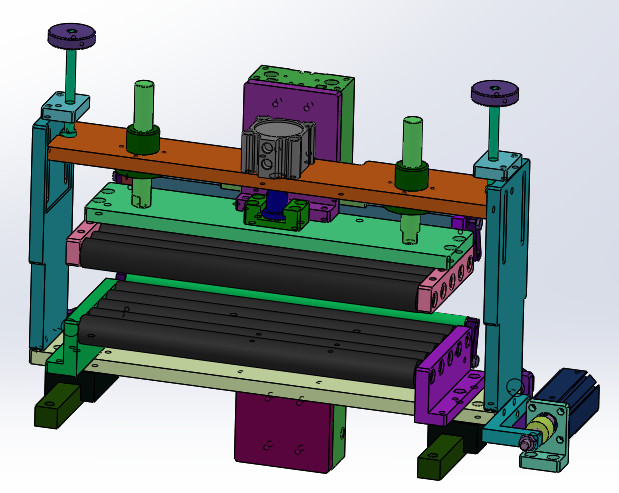

un pacchetto di 3.2.5 adesivi: il nastro adesivo è posto freno e separato. Il servomotore fa avanzare la batteria di alluminio per formare un pacchetto adesivo a forma di U laterale. Dopo essere arrivato alla posizione, i rulli di pressione superiore e più bassa si muovono rispettivamente per attaccare il nastro adesivo alle coperture di alluminio. Dai due lati, il rullo di pressione si muove esclusivamente ed attacca la cinghia di gomma dal lato delle coperture di alluminio.
.6 componenti laterali del nastro del pacchetto: quando la batteria esiste, il cilindro superiore e più basso si muove per pulire nastro superiore e più basso ed i movimenti inferiori del cilindro pulire il nastro inferiore.
meccanismo di propulsione di 3.2.7 batterie: il servomotore guida la vite della palla per fare avanzare la batteria, lega è attaccato e la piastra di pressione della batteria può essere sostituita secondo la dimensione della batteria.
meccanismo di spostamento di 3.2.8 batterie: dopo che la batteria è avvolta nel nastro a forma di U, il meccanismo di spostamento comprime per individuare la batteria ed i movimenti rodless del cilindro muovere la distanza della batteria una alla stazione di prova.
sistema di controllo 3.2.9: il pannello elettrico è installato indipendente nella scatola elettrica, con il commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, dispositivo di controllo di controllo motorio, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. Lo SpA adotta il omron. Il soffitto del cavo elettrico è parzialmente perforato. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto.
5 media di energia
5,1 l'alimentazione elettrica
tensione 5.1.1: Cambiamento istantaneo di fase lineare di AC220V± 10% di 0.5s di meno di 1%.
5.1.2 frequenze: 50Hz±1Hz.
5,2 l'aria
pressione 5.2.1: il partito a di fonte di aria fornirà l'aria asciutta 0.4-0.6mpa.
capacità 5.2.2: 15L/min.
