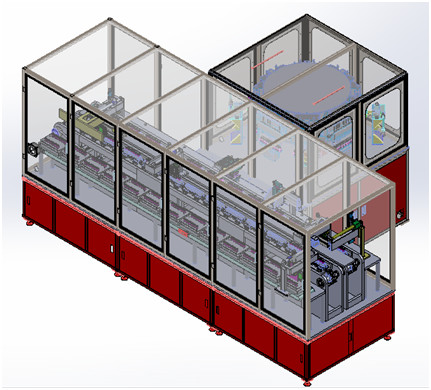

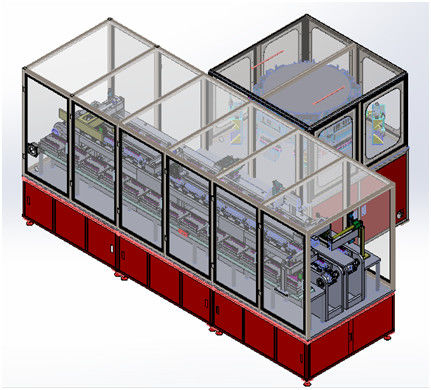

Macchina a iniezione liquida automatica per 3200F Supercapacitor cilindrico
introduzione dell'attrezzatura
L'attrezzatura è adatta a scatola di alimentazione manuale del supercapacitor di alluminio rotondo delle coperture, l'attrezzatura afferra automaticamente il supercapacitor, automaticamente spazza il codice a barre, automaticamente pesa, automaticamente individua il foro liquido dell'iniezione, automaticamente gira il piatto per alimentarsi, automaticamente riempie il liquido, automaticamente vuoti a resto, automaticamente pesa la seconda volta ed automaticamente taglia il materiale.
2. Parametri tecnici:

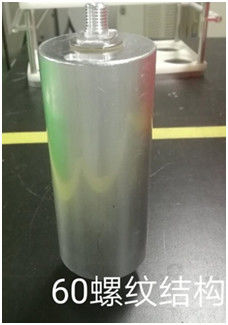

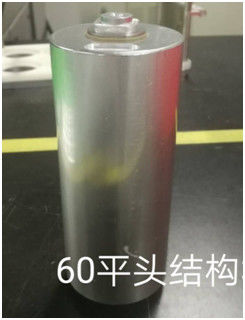

2.1. Dimensione del supercapacitor:
| Modello di Supercapacitor | Diametro (millimetri) | H (millimetro) | H1 (colonna) del palo (millimetro) | M. (filo del palo (millimetro) |
| 60162 | 60 | 162 |
un campionamento di 2,1 vuoti e poi iniezione liquida, iniezione liquida di una volta, iniezione liquida dopo l'operazione facile ed affidabile di modo statico alterno di pressione e di vuoto, di buona consistenza di assorbimento, di buona uniformità, di alta efficienza, di alta precisione; 6 ultracapacitors su un vassoio liquido dell'iniezione e su una tavola rotante di 8 stazioni possono vuoto e pressurizzare 48 ultracapacitors. Il tempo diritto può essere fissato.
processo liquido dell'iniezione 2,2:
Il manipolatore d'alimentazione manuale del → della scatola afferra automaticamente 6 supercapacitors al piccolo supercapacitor del → del vassoio automaticamente gira per spazzare il → di codice a barre li ha messi nel dispositivo elettronico della scala per pesare il supercapacitor prima che il manipolatore liquido del → dell'iniezione tagli il supercapacitor nel → che liquido del vassoio dell'iniezione il servomotore gira il supercapacitor. Individui automaticamente il foro di iniezione liquido e la posizione del foro di iniezione di liquido correttore - della clip del manipolatore piccolo vassoio automaticamente nella ruota - pompa ad iniezione automatica al riempitore eccellente del condensatore - aria di pompaggio automatica nello stato di vuoto, lasci l'assorbimento del supporto (stazione liquida dell'iniezione) - > vassoio liquido della nota dopo otto volte ha lasciato automaticamente il supporto fuori lasciare il manipolatore del supporto automaticamente rimuove il condensatore eccellente dopo la pesatura (reidratazione artificiale di supercapacitor incompetente) - > nota che il vassoio liquido di ritorno è automaticamente il più alta posizione per la ponderazione seguente del ciclo, l'iniezione liquida, vuoto ha lasciato il supporto, pesante ancora.
2,3 caratteristiche:
un supercapacitor separato di 2.3.1 usi da pressurizzare automaticamente e vuoto.
il pulsometro e la pressurizzazione chiuso 2.3.2 sono adottati per impedire l'elettrolito del supercapacitor il pompaggio fuori in quantità grande, per ridurre il numero di volte della seconda iniezione liquida e per proteggere il pulsometro da corrosione.
2.3.3 il carro armato di vuoto adottano una progettazione di raffreddamento unica della struttura. Il diretto raffreddato a liquido elettrolitico il carro armato di vuoto è condensato al fondo del carro armato per proteggere il pulsometro.
2.3. Sistema di pesatura e di trazione automatico della cinghia: flusso automatico del sostegno che tira cinghia, pesatura automatica del supercapacitor, pesando computer e elaborazione dei dati, base di dati, allarme di NG ed altre funzioni.
3. Parametri di base:
|
Specifiche della macchina progetto |
ZDAE07C |
| L'efficienza di | 12PPM (l'efficienza è calcolata in 2 minuti secondo il tempo di pompaggio di vuoto) |
| Liquido dell'iniezione di precisione | All'interno +/- di 2 g |
| Tempo lasciato del supporto | Calcolato secondo 2min. |
| Il rendimento | Il tasso qualificato di un'iniezione è 98% di > e il supercapacitor incompetente adotta il replenisher manuale. |
| Tasso liquido dell'iniezione | 180 ~ 300 g sono regolabili |
| potere | 5KW |
| Precisione della scala elettronica | Gamma: 5Kg, accuratezza ±0.1g. |
| Incidenza guasti dell'attrezzatura | 5% o più di meno |
| sigillamento | La stazione liquida dell'iniezione è nello stato sigillato ed il vuoto è pompato a -95kpa, che può essere mantenuto per 2min) |
| Dimensione globale (millimetri) | 4500*3000*1800 |
3.2.1. Metta manualmente l'intera scatola dei ultracapacitors nell'offerta di l$voro d'alimentazione.
3.2.2. Il manipolatore prende il supercapacitor dalla scatola materiale, spazza il codice a barre e lo mette nella stazione di pesatura;
3.2.3. La pesatura elettronica, il dispositivo leggerà automaticamente il codice a barre e dati di pesatura nel computer;
3.2.4. Il manipolatore rimuoverà automaticamente il supercapacitor di pesatura e lo metterà nel sotto-vassoio. Ci sono 6 supercapacitors in un sotto-vassoio.
3.2.5. Il cilindro guida la ruota passiva per premere il ultracapacitor, la ruota motrice attiva per premere il ultracapacitor, il servomotore gira il ultracapacitor e la fibra ottica individua il foro e le fermate di iniezione liquidi. Dopo la rilevazione dei 6 a sua volta, il manipolatore afferra automaticamente il sotto-vassoio e lo mette nel vassoio della madre.
3.2.5. Il meccanismo di alimentazione automatica rotatorio può alimentare automaticamente il piccolo vassoio ed allo stesso tempo scaricare automaticamente il piccolo supercapacitor del vassoio riempito di liquido.
3.2.6. Gli impianti liquidi automatici della macchina a iniezione, il servomotore guida l'ugello liquido dell'iniezione per muoversi e 6 supercapacitors sono iniettati successivamente.
3.2.7. Pompaggio di vuoto: il tempo è fissato dal touch screen.
3.2.8. Iniezione liquida automatica: 3 pompe ad iniezione liquide a doppia testa.
3.2.9. Stare: alterni fra pressione ed il vuoto basso.
3.2.10. Downforce automatico: aiuto per separare il supercapacitor dall'ugello dell'iniezione.
3.2.11. Rimuova il sostegno, messo sul nuovo sostegno non riempito e ripeti il flusso dell'operazione degli oggetti 7 - 11. Del il sostegno ripieno di liquido di supercapacitor si muove in avanti;
3.2.12. Pesi ancora. Il sostegno di ultracapacitor è mosso verso la stazione di ripesatura dopo la trazione della cinghia A, il lettore di codice legge il codice a barre del sostegno ed il manipolatore muove i sei ultracapacitors verso il sensore di pesatura a sua volta, li pesa ed indica il codice a barre e dati di pesatura nel computer. Il computer calcola automaticamente la quantità di liquido iniettata nel supercapacitor e dice se la quantità di liquido iniettata nel supercapacitor è qualificata oppure no. La NG avrà un allarme immediato e il supercapacitor della NG si escluderà automaticamente.
3.2.13. Quando il sostegno raggiunge l'estremità destra della cinghia di tirata di B, il manipolatore afferra automaticamente il supercapacitor alla scatola d'alimentazione originale; Corrisponde alla scatola materiale.
3.2.14. Il sostegno vuoto sarà portato dal manipolatore 1 per tirare la cinghia A ed il sostegno rifluirà da destra a sinistra;
3.2.15. All'estremità di sinistra della cinghia B, il manipolatore muove il sostegno per allacciare A per il ciclo seguente.
Nota: il tempo di vuoto ed il tempo statico possono essere fissati secondo la situazione. L'elettricità statica di pressione o l'elettricità statica atmosferica può essere selezionata
configurazione di attrezzatura 3,3
| sequenza | Nome del dispositivo | unità | Il numero di | nota |
| 1 | Macchina a iniezione automatica della stazione 8 | Taiwan | 1 | |
| 2 | Pompa ad iniezione elettrica | Taiwan | 3 | Accuratezza di + - 0,5% |
| 3 | Tubo di vuoto | Taiwan | 2 | Il produttore dovrebbe portare avanti il loro propri |
| 4 | Sostegno, | a | 24 | |
| 5 | Sistema di controllo | Metta di | 1 | |
| 6 | Sistema di pulizia | Metta di | 1 | |
| 7 | Carro armato di trasferimento dell'elettrolito | Metta di | 1 | |
| 8 | Carro armato del solvente di pulizia | Metta di | 1 | |
| 9 | Carro armato del solvente di pulizia | Metta di | 1 | |
| 10 | alloggio | Metta di | 1 | |
| 11 | Sistema del cordone | Metta di | 2 | |
| 12 | Pesatura del sistema | Metta di | 4 | |
| 13 | Sistema di manipolazione | Metta di | 6 | |
| 14 | Pulsometro | a | 1 | |
| 15 | Lettura di codice e sistema automatici di pesatura | Metta di | 1 | |
| 16 | Sistema di controllo | Metta di | 1 | SpA di Omron |
| Nota: | ||||
3.4. Colore dell'attrezzatura: colore: carta di colore: vermiglio gsb05-1426-2001 (invece di GSB g51001-94), 61 R02, chiedere la pittura dello specchio, la superficie regolare senza punti, i pozzi non concavi e convessi.
4. Requisiti ambientali del sito
4.1. Temperatura ambiente: sarà determinato dall'ambiente della fabbrica del partito a;
4.2. Umidità relativa: l'aria asciutta sarà fornita dal partito a;
alimentazione elettrica 4,3: 380V trifase, 50HZ, gamma di fluttuazione di tensione: + 10%-10%;
4.4. Aria compressa: dopo l'essiccamento, filtrato e stabilizzato, la pressione d'aria dello sbocco è maggior di 5.0kg/cm2;
4.5. Fonte di vuoto: vuoto del pulsometro o della conduttura, grado di vuoto maggior di -98kpa;
4,6 il partito a assicurerà che l'aria sul sito sia senza impedimenti;
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
