Attrezzatura di produzione tecnica della batteria di accordo per la macchina di sigillamento del condensatore
Un riassunto,
Le coperture di alluminio cilindriche con la cellula elettrica sono sigillate uniformemente automaticamente ed il processo della vita della cinghia è effettuato. L'attrezzatura può sigillare il condensatore e l'altezza e la profondità di sigillamento possono essere fissate.
Ii. requisiti di processo di produzione
1. Processo del prodotto:
1.1. Capacità: ≥40ppm
1.2. Requisiti del prodotto: non c'è crepa o il graffio nella guarnizione, in nessun residuo di alluminio e la forma della bocca è rotonda, non c'è graffio o deformazione del corpo delle coperture e nell'angolo di sigillamento abbina l'angolo della copertura superiore.
1.3. Non danneggi il gruppo e la copertura del palo dentro le coperture e non rompa l'anello con sigillo.
1.4. Adatto a ganizational 8*25, ganizational 10*25, ganizational 10*40. Il prodotto sarà controllato a 8±0.05mm di diametro dopo la sigillatura.
1.5. La variazione di altezza è nell'ordine di +/--0,1
1.6. Usi la tavola rotante a stazione multiple per alimentarsi.
1.8. Il numero di impulso non può essere utilizzato in tutti i programmi per mostrare la posizione del servomotore, per convertire in millimetro, quali la posizione del motore in aumento, la posizione della pre-guarnizione, ecc.
2. Dimensione del prodotto:
2.1. Dimensione ed angolo della guarnizione della copertura superiore:
2.2. Forma e dimensione del fondo del prodotto:
2.2.1 altezze e dimensione del prodotto: regoli l'altezza della base per adattarsi ai cambiamenti di altezza dei modelli differenti
Iii. requisiti di attrezzatura
3.1. La posizione di sigillamento, il colpo di sigillamento, la velocità di avanzamento e la posizione dell'alimentazione possono essere regolato. Dopo che la rotazione determinata dal separatore di camma è completata, il dispositivo d'alimentazione è concentrico con il sistema di sigillamento.
3.2. Lo strumento di sigillamento può essere sostituito semplicemente e può essere usato per i prodotti delle dimensioni differenti cambiando la lavorazione con utensili
3.3. Lo SpA controlla ogni azione ciclica: pezzo in lavorazione che preme, sigillamento dell'alimentazione, ritorno, scarico.
3.4. L'interfaccia dettagliata dell'operazione è touch screen
3.5. Il gruppo di regolazione separato per la parte elettrica e separa la scatola elettrica dalla parte pneumatica elettromagnetica
3.6. La macchina di tutto dovrebbe essere fornita di copertura della prova della polvere, che è progettata ragionevolmente per manutenzione e la riparazione future
3.7. L'interfaccia dell'operazione è richiesta per essere in cinese
3.8. La scatola elettrica ed il gruppo di regolazione pneumatico devono essere chiusi
3.9. La macchina di sigillamento dovrebbe aggiungere un deflettore al coltello di sigillamento per impedire all'operatore di essere danneggiato
3,10 lo sbocco dell'alimentazione elettrica e fonte di aria dell'attrezzatura saranno situati al giusto angolo posteriore della parte inferiore dell'attrezzatura. La fonte di aria sarà fornita di valvola regolante la pressione e di barometro.
3.11. Colore del dispositivo: il colore principale del dispositivo è bianco del computer ed il numero di piatto di colore è 3a530-5707; Il colore del gruppo di regolazione è blu e verde.
Il numero di piatto di colore è hp-3597
3.12. L'indicatore luminoso in tricromia nell'angolo superiore sinistro del dispositivo può mostrare lo stato del dispositivo
3.13. Requisiti di configurazione dell'attrezzatura: il touch screen dell'attrezzatura sarà marca di tongtai del kunlun e lo SpA sarà Mitsubishi o marca di panasonic. Componenti pneumatiche facendo uso di SMC
3,14 quando preme il prodotto, il dispositivo d'alimentazione dovrebbe impedire il prodotto la rotazione durante il sigillamento.
Iv. introduzione di organizzazione
un meccanismo di 4,1 strutture: 40X40 quadrano la saldatura che si forma, pittura di superficie di cottura, colore conformemente ai requisiti di cliente, il substrato facendo uso della placcatura di cromo del piatto d'acciaio. La struttura dovrebbe essere forte, particolarmente le parti sollecitate (quali il sistema fisso di sigillamento ed il piatto inferiore del colonna di sostegno e del motore, sollevanti meccanismo, ecc. con il crick). Le recinzioni sono costruite forte.
sistema di sigillatura 4,2: la muffa di sigillamento adotta l'acciaio di tungsteno importato da Taiwan, con superficie regolare e tempo di impiego lungo.
sistema di sollevamento 4,3: il meccanismo determina il meccanismo di sollevamento all'aumento per sigillare.
4.4. Sistema di rotazione: il motore guida la piattaforma girevole per girare e la stazione è commutata con velocità regolabile.
sistema d'alimentazione 4,5: il pallet che si alimenta, il condensatore può essere disposto manualmente sul pallet per l'alimentazione separata.
4.6. Sistema di controllo: sistema di controllo dello SpA di Mitsubishi, operazione del touch screen.

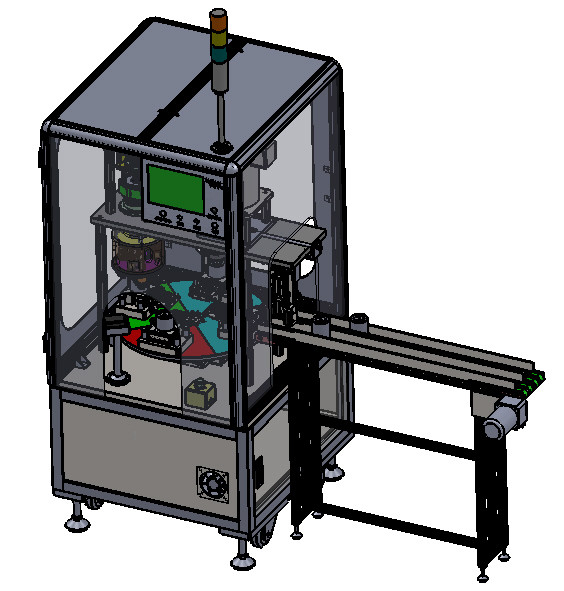

4.7. Struttura a macchina:
4.9. Lista delle parti standard:
| Il numero di serie | Componenti dell'attrezzatura | Nome di parte | produttore | nota |
| 1 | Corpo della pagina | La base di appoggio | Ze cheng | La superficie è placcata con cromo duro |
| scaffale | Ze cheng | Saldatura rettangolare del tubo | ||
| 2 | Il meccanismo di sigillamento | Il motore |
Dati casuali allegati
|
|
| 3 | Istituzioni superiori | Il motore | ||
| 4 | Meccanismo di rotazione |
Motore,
Separatore di camma |
Texaco | |
| 5 | Elettrovalvola a solenoide | Il Giappone SMC | ||
| 6 | SpA | Il Mitsubishi del Giappone |
Dati casuali allegati
|
|
| 7 | Commutatore di pulsante | Componenti importate | ||
| 8 | Touch screen | Tenaglie tai, controllo di Kunlun di esposizione |
Dati casuali allegati
|
|
| 10 | Altri pezzi di ricambio | Il livello di qualità del prodotto non è più basso della norma nazionale |
Condizioni di lavoro di attrezzatura
5.1. Alimentazione elettrica: 220V monofase, gamma di fluttuazione di tensione: ±10%
5.2. Temperatura ambiente: 10-35℃
5.3. Il sito esente dai gas corrosivi ed esplosivi e dai liquidi
5.4. Fonte di aria: la pressione di aria appiattita è maggior di 0.6mpa
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
