1. Requisiti di progettazione della cellula elettrica che attaccano macchina:

1.1. L'attrezzatura è basata sui requisiti di progettazione trattata della batteria che attacca la macchina e la batteria che la macchina robusta automatica intelligente è fabbricata ha basato sulla progettazione dell'industria 4,0. La linea di produzione include: meccanismo di alimentazione, manipolatore d'alimentazione, impilando e posizionando stazione, impacchettando posizione, posizione di spruzzatura e la linea di scarico

1.3. Stati di uso:

1.3.1 stati dell'alimentazione elettrica: rifornimento di alimentazione di rete: 220V±15%

aria appiattita 1.3.2: ≥ 0.5mpa, 10L/30Min

1.3.3 temperature ambienti: 0℃ ~ 40℃.

umidità relativa 1.3.4: 10 ~ 60%RH

1.4. Esigenze della produzione:

1.4.1 requisiti di aspetto:

aspetto dell'uniforme di 1.4.1.1, nessuna deformazione;

1.4.1.2 nessun foro di spillo, segno di flusso, o altro diserta;

1.4.2 requisiti di dimensione:

1.4.2.1. Larghezza 35-100mm del prodotto.

lunghezza del prodotto di 1.4.2.2: 50-150mm

spessore della parete del prodotto di 1.4.2.3: 3.8-12mm

un codice a barre di 1.4.3 batterie

1.4.3.1. Sulla parte anteriore, usi il codice stampato tramite laser del qr o incolli il codice a barre

1.5. Requisiti prestazionali della batteria che attacca macchina:

I requisiti essere incontrato nell'ambito di produzione normale condiziona; Il meccanismo di alimentazione, posizionante il meccanismo, spazza il meccanismo, l'operazione stabile ed affidabile, semplice del meccanismo di legatura, del meccanismo del manipolatore; Tutte le parti mobili dovrebbero avere meccanismo ragionevole, affidabile, facile da operare di lubrificazione.

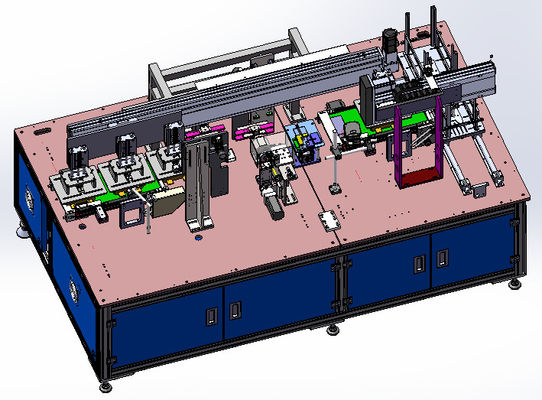

rappresentazione schematica 1,5 di attrezzatura

dimensione di occupazione dell'attrezzatura 1.5.1 (unità: millimetro): 2300*1300*1500 (lunghezza * larghezza * altezza)

2. Componenti principali della cellula elettrica che attaccano macchina:

2,1, lo scaffale

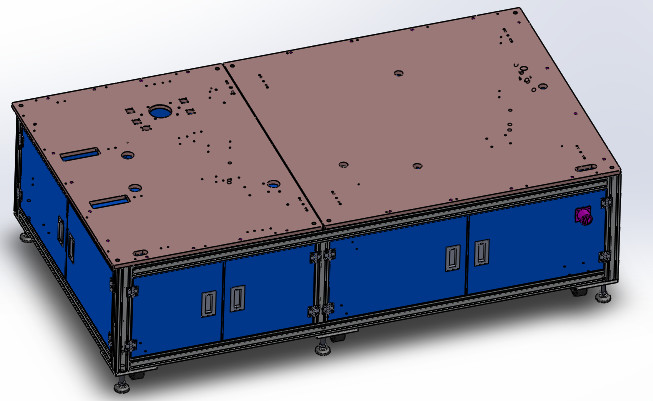

2.2.1 il sistema della struttura sono montati con i profili 30X60 e le parti di alluminio della lamiera sottile A3.

2.2. Stazione di caricamento del materiale del piatto

2.2.1 requisiti di progettazione

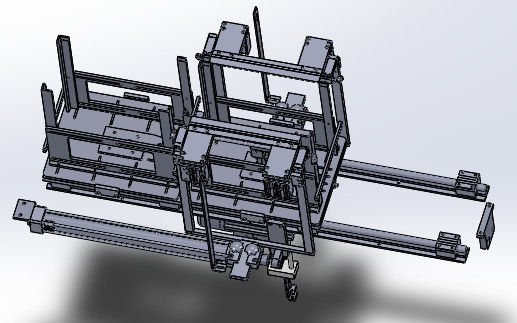

il potere d'alimentazione di 2.2.1.1 è determinato dal cilindro e da due scatole d'alimentazione. Sta posizionando i deflettori dai lati destri e sinistri, meccanismo di sollevamento,

Un lato è fornito di commutatore fotoelettrico di rilevazione

parametri trattati di 2.2.1.2: la larghezza di posizionamento può essere regolata secondo la dimensione della batteria. Il livello di alimentazione manuale è circa tre stazioni ed il manipolatore intermedio prende il livello di alimentazione

configurazione di attrezzatura di 2.2.2 condutture

funzione 2.2.3: metta manualmente la batteria della pila di tutto di materiali del disco sulla scatola materiale, il commutatore fotoelettrico di rilevazione individua che il cilindro del materiale è trasferito al posto medio ed aspetta il manipolatore d'alimentazione per prendere il materiale e le due scatole d'alimentazione fanno circolare l'alimentazione

un manipolatore d'alimentazione di 2,3 batterie

2.3.2. Parti principali di attrezzatura

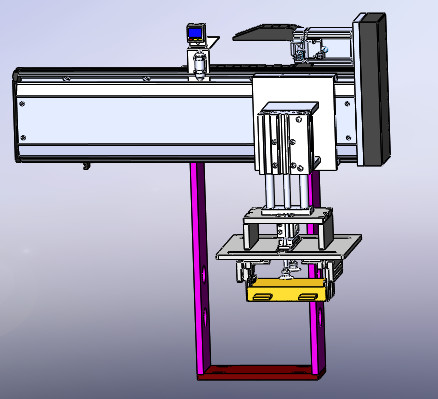

2.3.2.1. Mano d'alimentazione della batteria: è composta di servomotore, di modulo della madrevite, di cilindro del commutatore di prossimità, di sollevamento, di gruppo del piatto di aspirazione, ecc. La struttura è semplice e pratica.

2.3.2.1 .1: il movimento del gruppo del pollone è controllato dal servomotore del modulo della vite per il posizionamento accurato. Batteria del commutatore di prossimità disponibile.

2.3.2.1 .2: il pezzo in lavorazione è conveniente, continuo, stabile ed affidabile.

funzione 2,4: estragga la batteria nel vassoio al meccanismo di trasferimento della batteria e nel vassoio vuoto al meccanismo vuoto della raccolta del vassoio

meccanismo di trasferimento di 2,4 batterie

24.1.1. Meccanismo di trasmissione della batteria: questo meccanismo pricipalmente è composto di motore facente un passo, di cinghia, di sostegno, posizionanti il cilindro, il commutatore di prossimità, ecc.

meccanismo di potere di 2.4.2.1: velocità regolabile.

2.4.2.2. La batteria è assicurata senza danneggiamento della batteria through posizionando la lavorazione con utensili

la posizione di 2.4.2.3 di posizionamento la lavorazione con utensili e della batteria può essere regolata facilmente, con il ≤± 0.1mm di precisione di posizionamento

meccanismo di tensionamento della cinghia della cinghia di 2.4.2.4

2.4.2.5 basa, il meccanismo pricipalmente è composto di base di appoggio e posizionare il perno, posizionante il perno che posiziona, assicura la stabilità e l'affidabilità, l'operazione semplice.

funzione 2.4.3: trasferisca la batteria dal manipolatore d'alimentazione alla posizione ed aspetti il manipolatore di misurazione della resistenza di tensione per prendere il materiale

2.5.1.1. Meccanismo di esame: questo meccanismo pricipalmente è composto di pistola di esplorazione, del sostegno, ecc.

l'angolo di altezza del sostegno di 2.5.2.1 può essere regolato arbitrariamente

funzione 2.5.3: esplori il codice del qr sulla superficie della batteria per raccogliere i dati originali della batteria e per trasmetterlo al sistema informatico.

2.6.1.1 il dispositivo pricipalmente è composto di sostegno, cilindro di sollevamento, sonda fotoelettrica del sensore, blocca ecc.

2.6.2.1 il sostegno può essere regolato arbitrariamente secondo la dimensione della batteria

funzione 2.6.3: impili e posizioni la cellula.

2.7.1.1. Meccanismo di rotazione: questo meccanismo pricipalmente è composto di motore facente un passo, di cinghia, di sostegno, posizionanti il cilindro, il commutatore di prossimità, ecc.

nastro di 2.7.2.1 che dispone meccanismo: velocità regolabile,

2.7.2.2. La batteria è assicurata senza danneggiamento della batteria through posizionando la lavorazione con utensili

2.7.2.3. Il posizionamento la lavorazione con utensili e della batteria può essere regolato convenientemente, con il ≤± 0.1mm di precisione di posizionamento

meccanismo di tensionamento della cinghia della cinghia di 2.7.2.4

2.7.2.5 basa, il meccanismo pricipalmente è composto di base di appoggio e posizionare il perno, posizionante il perno che posiziona, assicura la stabilità e l'affidabilità, l'operazione semplice.

funzione 2.7.3: leghi insieme le cellule con un nastro elettriche prese dal manipolatore orizzontale

manipolatore d'alimentazione di 2.8.1.1: questo meccanismo pricipalmente è composto di sostegno, di cilindro di sollevamento, di modulo della barretta della vite, di disco di aspirazione, di barretta di regolamento, ecc.

2.8.2.1 il sostegno può essere regolato arbitrariamente secondo la dimensione della batteria

funzione 2.8.3: prenda la batteria dal meccanismo di trasferimento delle cellule all'assemblea di posizionamento robusta della maschera

2.9.1.1. Codifichi il meccanismo di esame: questo meccanismo pricipalmente è composto di sostegno, di pistola di codice, ecc.

l'angolo di altezza del sostegno di 2.9.2.1 può essere regolato arbitrariamente

funzione 2.9.3: secondo i tipi della batteria classificati dall'insieme di analisi dei dati del sistema informatico, i codici differenti sono spruzzati sulla superficie della batteria.

2.10.1.1. Meccanismo di trasmissione della batteria: questo meccanismo pricipalmente è composto di motore facente un passo, di cinghia, di sostegno, posizionanti il cilindro, il commutatore di prossimità, ecc.

meccanismo di potere di 2.10.2.1: velocità regolabile,

2.10.2.2. Nessun danneggiamento della batteria è garantito through posizionando la lavorazione con utensili

2.10.2.3. Il posizionamento gli strumenti e delle batterie può essere regolato facilmente, con il ≤± 0.1mm di precisione di posizionamento

meccanismo di tensionamento della cinghia della cinghia di 2.10.2.4

2.10.2.5 basa, il meccanismo pricipalmente è composto di base di appoggio e posizionare il perno, posizionante il perno che posiziona, assicura la stabilità e l'affidabilità, l'operazione semplice.

funzione 2.10.3: la batteria presa dal manipolatore orizzontale sta aspettando il codice da spruzzare e consegnare al livello materiale del robot
