Macchina di rivestimento completamente automatica dell'attrezzatura di produzione della batteria di alta precisione
1,3 moduli e funzioni principali:
Requisiti tecnici funzionali
Caricando e scaricando 1 materiale meccanico della mano per impedire la batteria del graffio, progettazione flessibile, necessità di avere un meccanismo fisso del coperchio
Fornito di elettrovalvola a solenoide della pressione-tenuta per assicurarsi che la batteria non cada in caso d'emergenza quali perdita di pressione e perdita di potere
3. Afferri i materiali ricevuti dopo che esistono evitare la collisione
Basi il sostegno 1 che si alimenta per impedire il rischio di più di un'aspirazione o non sul sostegno inferiore, quando il sostegno inferiore, il meccanismo medio sollevato su, rende al sostegno inferiore la micro deformazione e poi dai due lati del meccanismo spinto nella separazione.
2. Il supporto inferiore leggermente sarà deformato, l'attrezzatura può essere compatibile con deformazione e efficacemente evitare la caduta
Materiale d'alimentazione 1 di Mylar che si alimenta per impedire il rischio di aspirazione multipla o di aspirazione, facendo uso del film che divide vite per aumentare la resistenza del film che si divide, facendo uso dell'allarme del tester di vuoto per impedire assorbimento del film.
2. Dopo l'assemblea di Mylar, la deviazione della direzione di larghezza e di lunghezza al medium è ≤0.5mm.
3 con il dispositivo materiale della anti-conservazione del rilascio di Mylar, impediscono i materiali essere messo indietro.
La quantità d'alimentazione contemporaneamente è ≥300EA ed il ciclo di alimentazione è ≥60min
Mylyn e colata calda del substrato 1 efficace area di saldatura ≥50%.
2. Precisione di posizionamento dopo la scottatura calda di Mylar e del substrato: ±0.5mm.
3. Metodo della saldatura di impulso, nessuna trafilatura, saldatura virtuale; Tensione >10N della stampa della saldatura.
4. L'altezza di sporgenza di area di saldatura ≤0.3mm; La gamma del controllo della temperatura è regolabile da 130-300℃. La differenza fra la temperatura calda della colata ed il valore di regolazione reale della temperatura è ≤±3℃. Il valore di regolazione è ±1℃.
L'efficace area di saldatura di Mylar ha ricoperto la cellula e la colata calda con la copertura di plastica 1 è ≥50%
metodo della saldatura di 2 impulsi, nessuna trafilatura, nessuna saldatura virtuale.
3. L'altezza di sporgenza di area di saldatura è ≤0.3mm.
4. La distanza fra il bordo superiore di Mylar e la superficie esterna del coperchio superiore è determinata dal disegno finale. L'attrezzatura può raggiungere l'altezza dell'imballaggio delle parti ≥4.5mm della plastica della copertura superiore (conforme al disegno finale), saldante la larghezza conforme al disegno finale
Precisione di posizionamento della zona di saldatura: ±0.2mm.
6. L'accuratezza di dimensione di stampa della saldatura: ±0.2mm.
Mylar non graffia, non piega, la cellula non graffia, non decarbura.
8. I segni della saldatura non saranno saldati al diaframma delle cellule; La differenza fra la temperatura calda della colata ed il valore di regolazione reale della temperatura è ≤±3℃.
Oltre alla ragione dei materiali ricevuti, la tenuta dell'imballaggio di Mylar non può colpire le coperture.
tempo caldo ≤3s (per assicurare l'effetto caldo della colata), accuratezza ±0.1s, 0~10s regolabile (necessità di prendere nota la scheda di controllo calda della colata), precisione della colata 10 di controllo calda di tempo della colata: fissi il valore ±0.1s, oltre l'allarme, annotazione di tempo reale di dati, imputabile.
11 temperatura calda 130~300℃ regolabile, precisione della colata del controllo della temperatura: fissi il valore ±1℃, oltre l'allarme, annotazione di tempo reale di dati, imputabile.
Adesivo dell'adesivo 1 (a parte i problemi materiali ricevuti) per non assicurare continuità, nastro rotto, viscosa, ecc
Può essere compatibile con nastri adesivi con una larghezza di 15mm~70mm; (la specificazione del nastro è conforme allo schizzo finale)
Nessun frilling, cellula di laminazione, un lato «della L» adesivo con la lunghezza di 5~50mm può essere regolato
4 tempo cambiante di gomma ≤2min
La prova adesiva se il nastro esiste, la cellula unglued sarà scaricata
Batteria che non non soppressione 1 stretta affidabile, cadere del materiale o i materiali intrappolati, la precisione ripetuta dell'operazione ≤±0.05mm del meccanismo
2. La progettazione flessibile del manipolatore, le parti quale il manipolatore in contatto con il prodotto non può essere fatta di metallo
alimentazione del film 1.3.1Mylar e del substrato
1,1 funzioni ed introduzione del dispositivo

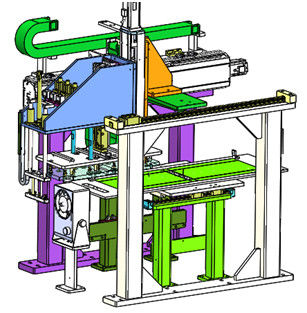

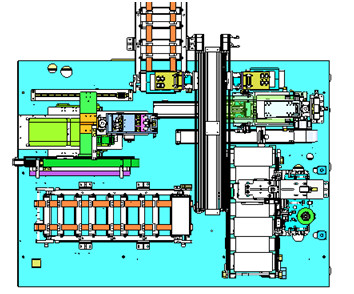

Questo dispositivo pricipalmente è utilizzato per realizzare il montaggio (fusione calda) dello strato del supporto del fondo della batteria ed il film di Mylar, la busta delle cellule (fusione calda), l'adesivo ed altre funzioni (la seguente figura è una rappresentazione schematica salvo progettazione reale), il processo specifico è indicato nella la figura qui sotto (per riferimento soltanto).

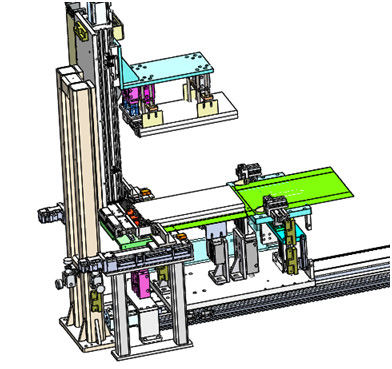

L'alimentazione del film di Mylar e del piatto inferiore pricipalmente è composta di film di Mylar e la piattaforma d'alimentazione del piatto inferiore, il fan dello ione, il piatto inferiore e la mano del mylyn, il modulo di traduzione, ecc. d'alimentazione a causa dell'attrito fra il film di Mylar ed il film e fra il substrato e l'elettricità statica del substrato condurranno per filmare ed assorbimento del film, attraverso il vento di salto dello ione per rimuovere l'elettricità statica fra loro quando prende i materiali attraverso il mezzo e ad entrambe la conclusione di attrito il film sarà separato, per impedire un momento di prendere più di uno, a più strati.
posizione calda della colata di 1.3.2 buste
Il meccanismo adesivo del ① pricipalmente è composto di meccanismo di disposizione del film, di meccanismo di trazione adesivo, di meccanismo adesivo di taglio e di meccanismo di alimentazione adesivo. La realizzazione principale dell'adesivo avvolto della coda della batteria, nell'adesivo prima che la batteria sia fissa, il meccanismo di alimentazione adesivo legherà alla coda della batteria; Il meccanismo di alimentazione di gomma ha un dispositivo di allarme di vuoto, che darà un allarme quando la gomma manca o la cinghia di gomma non è succhiata su e ricordare al personale di sostituire la cinghia di gomma o tagliare ancora la gomma a tempo.
parametri dell'attrezzatura di base del ③ 1,4
⑤ (1) capacità reale: ≥6PPM;
⑦ (2) rendimento dell'attrezzatura: 99,5% (eccetto i cattivi materiali ricevuti)
⑨ (3) potere dell'attrezzatura: ≥98%
Tempo di alimentazione del film e del substrato di 11 Mylar ≥60min;
13 (5) potere totale: ≤20KW.
15 alimentazione elettrica di 6 configurazioni: AC380 V±10% 50HZ, 25A±10%
16
17 . Aria appiattita: pressione ≥0.5~ 0.65mpa, flusso ≥200L/min, grado di utilizzazione 50% (il diametro esterno dell'entrata del tubo di vuoto dell'attrezzatura appiattita dell'aria fornita dal cliente è di 16 millimetri);
19 requisiti del carico di pavimento: ≥750kg/㎡;
20. Colore di aspetto: fatto secondo i requisiti del bordo di colore del partito a;
Una fonte di 21 vuoto: -90kpa (il diametro esterno dell'entrata del tubo di vuoto dell'attrezzatura di fonte di vuoto fornita dal cliente è 12mm);
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
