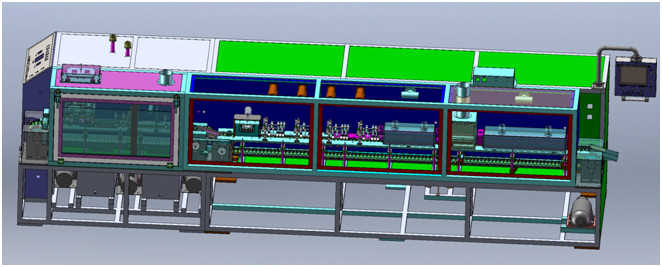

la fabbricazione della batteria di 380V 50HZ lavora il lubrificatore a macchina cilindrico di pulizia della batteria
I. parametri dell'attrezzatura
1. Introduzione della funzione e del principio dell'attrezzatura
Usato per la pulizia sporcizia quale il residuo del ferro, sporcizia, elettrolito e dell'altra sporcizia sulla superficie della batteria cilindrica 18650 dopo di sigillatura di pulizia, goccioline di acqua di secchezza due volte, spruzzando olio e essiccazione antiruggine.
2. Flusso di azione dell'attrezzatura
Colleghi la guarnizione nell'acqua tagliata tagliata del → due ad alta pressione del risciacquo del → due dell'acqua del → uno della spazzola del → uno della batteria (l'acqua calda può aggiungere l'agente di sgrassatura) (senza agente di sgrassatura)
scarico antiruggine del → di cottura del → dell'olio dello spruzzo del → di transizione del → di codice dello spruzzo della superficie delle coperture del → di transizione del → di cottura del → dell'essicazione all'aria del → di transizione del →.
3: parametri tecnici dell'attrezzatura
| I parametri di base | |
| Scelga l'efficienza a macchina | ≥100PPM |
|
29/5000 Scelga l'efficienza a macchina
Incateni la velocità lineare |
Frequenza variabile 0-3m/Min regolabile |
| Tasso del passaggio del prodotto | 99,5% |
| Tasso di rotazione del dispositivo | 98% |
| Consumo di acqua standard | Ricicli 10L dell'acqua in un'ora per 1000 batterie |
| Il rumore | db 80 o di meno |
| Configurazione della pianta | |
| L'aria appiattita | Acutezza 0,6 MPa |
| La tensione in ingresso | 380V/50HZ, 25KW |
| Acqua di rubinetto | Fornisca l'interfaccia a 1 pollici della tubatura dell'acqua al pezzo dell'installazione di attrezzatura |
| Scarico delle acque reflue | Fornisca l'interfaccia a 1 pollici del tubo di scarico delle acque reflue al pezzo dell'installazione di attrezzatura |
| emissioni | 2 tubi di scarico con un diametro di 4 pollici sono forniti all'installazione dell'attrezzatura |
| NO. | Il nome del | Il contenuto è introdotto |
| 1 | Meccanismo di aggancio e di alimentazione | 1 insieme, si collega con la macchina di sigillamento per estrarre il materiale. |
| 2 | Catena di convogliatore | 2 insiemi, la catena dell'acciaio inossidabile, il supporto della batteria sul rullo del ferro, il rullo del ferro e la scala scrivono l'attrito a macchina di gomma, determinano la rotazione della batteria, assicurano la consistenza uniforme dell'olio e di pulizia; La catena di convogliatore è guidata dal motore di regolamento della velocità variabile di frequenza |
| 3 | Sfreghi le istituzioni | 1 stabilito, continuamente della pompa acqua ad alta pressione fuori quando spazzolano, meccanismo della spazzola piana, diviso nella parte principale della spazzola, spazzola entrambe l'estremità. batteria dello spruzzo dell'acqua calda del carro armato 1# quando sfregano. |
| 4 | Tagli le agenzie dell'acqua | 2 insiemi, 1 insieme dopo avere lavato e 1 insieme dopo avere lavato. Adotti 1 fan di vortice. |
| 5 | Istituzioni di cottura | Due insiemi, l'uso del fan del mulinello con il condotto termico, la batteria prima e dopo cottura dell'olio, la temperatura in superficie ≤60℃ della batteria |
| 6 | Meccanismo grafico | 1 insieme. Dopo la pulizia e l'essiccamento, la superficie delle coperture è spruzzata con imaz 9030 |
| 7 | Istituzioni dell'olio | 1 insieme, facendo uso di una pistola a spruzzo per spruzzare l'olio, agente della ruggine deve usare l'agente solubile in acqua della ruggine. La pistola a spruzzo è fatta della foschia dell'olio dalla valvola regolante la pressione precisa. |
| 8 | Corpo del carro armato |
Due insiemi, serbatoio di acqua dell'acciaio inossidabile due completamente indipendente, con due pompe idrauliche dell'acciaio inossidabile, rifornimento idrico automatico, drenaggio automatico. Indicatore di livello del galleggiante dell'acciaio inossidabile, rilevazione automatica del livello dell'acqua; Quando arrossirsi ad alta pressione, l'acqua della pompa della pompa dall'ugello per arrossire il cappuccio della batteria e la scanalatura di rotolamento.
|
| 9 | scaffale | Si è diviso in due sezioni. La prima sezione è per la sfregatura, risciacquare ed il taglio dell'acqua. La seconda parte è essiccazione dell'olio. La parte della catena di sigillamento è fatta di acciaio inossidabile 304#, gli altri è pittura quadrata di cottura. |
| 10 | L'interfaccia uomo-macchina | 1 insieme, gira l'interfaccia uomo-macchina. |
5. Lista della consegna casuale di attrezzatura
| NO. | Il nome del | Il contenuto è introdotto |
| 1 | Rotolo del drago del ferro | Ogni insieme di 10 insiemi (rullo di sfregatura, rullo di lubrificazione). |
| 2 | Asse del rotolo dell'acciaio inossidabile | Dieci di ogni lunghezza. |
| 3 | La borsa degli arnesi | Contiene un insieme degli strumenti di debug della macchina di pulizia. |
Ii. configurazione e norme di attrezzatura generale:
1. Colore di aspetto dell'attrezzatura: faccia festa la a fornirà il bordo di colore o il 1C del colore standard.
2. L'attrezzatura risponde alle norme di sicurezza nazionali per materiale meccanico ed elettrico e c'è rischio per la sicurezza non ovvio o potenziale di progettazione.
3. Il manuale dell'operazione ed il manuale di manutenzione dell'attrezzatura della macchina sono attaccati
Iii. condizioni di funzionamento dell'attrezzatura
1. Peso dell'attrezzatura: 500-1500kg per unità;
2. Temperatura ambiente: determinato dall'ambiente della fabbrica del partito a;
3. Controlli l'alimentazione elettrica: 380V trifase, 50HZ, gamma di fluttuazione di tensione 5KVA: + 10%-10%;
4. Aria appiattita: dopo l'essiccamento, stabilizzazione di pressione e di filtrazione: la pressione dello sbocco è maggior di 6.0kg/cm2;
5. Vuoto: la fonte di vuoto sarà fornita dal partito la a, il ≦ -80kpa;
6. Faccia festa la a si assicurerà che l'aria sul sito sia senza impedimenti;
Iv. installazione, ricerca degli errori ed addestramento
1. A meno che richiesto altrimenti nella scrittura, faccia festa la a sarà responsabile della ricezione, del disimballaggio e del trasporto delle macchine al sito dell'installazione.
2. Il partito b sarà responsabile dell'integrazione dell'installazione, di ricerca degli errori e di sistema dell'attrezzatura.
3. Dopo che l'installazione è completata, entrambi i partiti condurranno la produzione di prova dell'attrezzatura nei piccoli lotti. Solo dopo che l'attrezzatura è qualificata ed approvato vicino faccia festa la a, può l'attrezzatura essere prodotta in serie ufficialmente.
4. Il partito b organizzerà l'addestramento per il personale del partito a gratis. I contenuti includono l'uso, la manutenzione, l'analisi dei guasti e la risoluzione dei problemi normali, impiego delle attrezzature
Procedure di emergenza e di sicurezza.
V. accettazione dell'attrezzatura
1. Auto-pre-accettazione dal partito b: l'attrezzatura sarà l'auto-pre-accettazione dal partito b e un rapporto dell'auto-pre-accettazione sarà fornito per fare festa il A.
2. Pre-accettazione delle merci: faccia festa la a invierà un rappresentante al sito del partito b per l'pre-accettazione delle merci e delle attrezzature al ricevimento del rapporto dell'pre-accettazione del partito b
Le merci possono essere consegnate soltanto dopo avere passato l'pre-accettazione del partito A.
3. Accettazione finale: l'attrezzatura sarà azionata continuamente nella fabbricazione in serie per l'un'accettazione finale di inizio o di settimana dopo 10W di produzione e lo stato dell'operazione di 1 ora sarà selezionato per accettazione formale.
Se il partito a non ha piano di produzione, sarà ritenuto per passare l'accettazione formale dopo più di un mese e l'attrezzatura sarà richiesta dalle procedure della garanzia.
4. Condizioni di ricezione: non c'è graffio, contusione o graffio sulla superficie della batteria, la macchina è in buone condizioni, non c'è ruggine e nessun rischio per la sicurezza e si conforma all'accordo
Requisiti.
Vi. assicurazione di qualità e servizio di assistenza al cliente
1. Il periodo di garanzia dell'attrezzatura sarà a 12 mesi a partire dalla data dell'accettazione dell'attrezzatura, durante cui il partito b sarà gratis manutenzione responsabile dell'attrezzatura (eccezione fatta per le parti d'uso). Come
Se la qualità è anormale, il personale di servizio di assistenza al cliente del partito b arriverà al sito del partito a entro 72 ore dopo la ricezione delle informazioni.
2. Dopo la scadenza del periodo di garanzia, il partito b riscuoterà soltanto le ore di lavoro e le spese di trasporto per la manutenzione dell'attrezzatura ed il partito b farà pagare soltanto i costi per la sostituzione e l'acquisto degli accessori si riferisce
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
