Macchina di piegamento e di sigillatura dell'attrezzatura di produzione della batteria di alta efficienza

Macchina di piegamento e di sigillatura dell'attrezzatura di produzione della batteria di alta efficienza

1.1.1. Requisiti di progettazione

1.1.1.1. Questa macchina è adatta a cellula elettrica del coperchio da piegare l'ansa del palo nella forma di S, sigilla la copertura e poi effettua la rilevazione di altezza.

1.1.1.2. Flusso trattato: il → di carico di vibrazione che preme posizionando il → di piegamento di sigillamento della copertura della copertura del → del → della copertura del → dell'ansa piana del palo mette in cortocircuito la soppressione del → della saldatura a punti del laser del → di rilevazione.

1.1.1.3. Caratteristiche: la curvatura dell'ansa del palo è in forma di s. Dopo che sigillando la copertura, la saldatura a punti del laser è realizzata a quattro punti per impedire la copertura il rimbalzo fuori. C'è inoltre rilevazione di cortocircuito e di altezza prima della soppressione.

1.1.1.4. ≥ qualificato 99,8% di tasso di produzione

1.1.1.5. ≥ 95% del rendimento di produzione

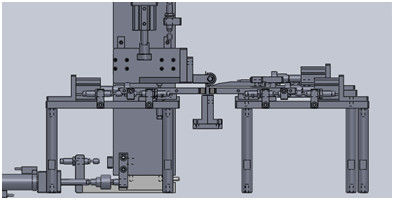

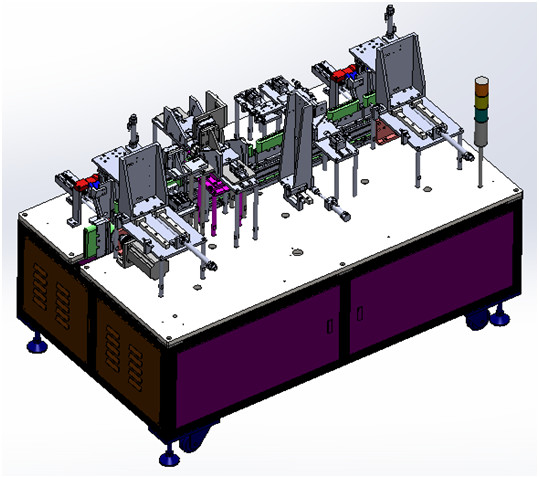

2.1.2. Componenti principali di attrezzatura

2.1.3. Parametri tecnici principali dell'attrezzatura

oggetti adattabili di 2.1.3.1

Lunghezza della batteria: 36 ~ 100mm, larghezza della batteria: 30-148mm, spessore della batteria: 3,0 ~ 10mm. La muffa della batteria sarà sostituita di conseguenza. Il posizionamento di ogni stazione sarà regolato secondo lo spessore della batteria e l'altezza di lavoro sarà regolata secondo l'altezza della batteria.

parametri tecnici dell'attrezzatura di 2.1.3.2

2.1.5. Descrizione delle parti principali dell'attrezzatura

2.1.5.1. Sistema dello scaffale:

Adotti la struttura quadrata della saldatura 4040, la pittura di superficie di cottura, l'aspetto del colore principale secondo i bisogni del cliente. Il substrato è elettrolitico sulla superficie del piatto d'acciaio.

2.1.5.2. Sistema di allineamento:

Metta la batteria nella giusta posizione, utilizzi il piatto sottile contro l'orecchio del palo, rotoli la copertura pianamente.

2.1.5.3. Componenti di piegamento:

Fissi la posizione in primo luogo, in avanti ed indietro da due fogli sottili, uno su ed uno giù per piegare l'orecchio in una forma di S.

2.1.5.4. Sistema di sigillamento:

Il primo materiale del manipolatore ad una piattaforma e poi alla guarnizione, superficie della guarnizione deve essere parallelo alla piattaforma.

2.1.5.4. Sistema di prova:

La rilevazione automatica di cortocircuito delle batterie, prodotti difettosi non è saldata quando saldatura a laser, eliminazione automatica del materiale.

sistema della saldatura a punti del laser di 2.1.5.5

Il blocco premente comprime il piatto del coperchio della batteria e la saldatura di punto della macchina del laser 4 indica automaticamente la batteria per impedire il piatto del coperchio della batteria deformare.

2.1.5.6. Sistema di trasmissione:

Il sistema di trasmissione è collegato da una ruota sincrona e da una cinghia sincrona e un giunto di supporto equidistante è installato sulla cinghia e una muffa della batteria è installata sul piatto.

2.1.5.7. Sistema operativo

Operazione del touch screen. C'è potere sopra, arresto di emergenza, manuale, bottone automatico.

2.1.5.8. Pannello di controllo

La macchina è fornita del bordo elettrico indipendente, commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, dispositivo di controllo di controllo motorio, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. Lo SpA adotta il omron. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto.

2.1.6. Medium di energia

potere di 2.1.6.1

1) cambiamento istantaneo della fase di tensione AC230V± 10% countervally

2) frequenza: 50Hz±1Hz

aria di 2.1.6.2

1) pressione 0.5mpa 5kgf/cm2

Impegno di cooperazione

1. Nuova promessa dell'attrezzatura

La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.

2. Impegno di riservatezza

La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.

3. Impegno di servizio di assistenza al cliente

(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;

(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh

(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
