Libro tecnico di accordi dell'attrezzatura di produzione della batteria
1. Requisiti di progettazione della catena di montaggio del piatto della batteria della borsa
Funzione
1,1, il dispositivo metteranno automaticamente la cinghia d'acciaio nella macchina, usura che artificiale della bobina del volume la cinghia d'acciaio nella scatola d'acciaio automatica che forma la saldatrice SongLiaoKou può, vicino con pressione d'alimentazione automatica del manipolatore (lunghezza di taglio della banda d'acciaio richiesta dal cliente) prodotti d'acciaio fissare i parametri, taglienti il modanatura d'acciaio di pressione della cinghia (la cinghia d'acciaio dopo la formazione della forma «di U» è «il muscolo»). Afferri il ricuperatore del manipolatore di rinforzo, attesa. Il contenitore di lamiera di acciaio reso ad azione del motore passo a passo che si alza, materiale di piatto d'acciaio automatico della gru a benna del manipolatore anche, nell'alimentazione, quadrante prevede un di andata, presa prevede un manipolatore della barra di gru a benna, la saldatura automatica, modanatura che automatico la scatola d'acciaio nel continua la struttura sarà automaticamente secondo l'ordine nella stessa direzione (intorno 100 pezzi per lotto), ordinata per ciclare per lavorare. (nota: nel corso dell'eseguire il piatto irrigidito alimentarsi con il movimento del manipolatore della barra di gru a benna è lavoro sincrono, per migliorare l'efficienza di produzione)
1,2, efficienza: scatola d'acciaio saldata un min di 10 pezzi, una struttura di rinforzo circa 6 secondi.
1,4, caratteristiche: un lavoratore può funzionare, piatto artificiale dell'acciaio della striscia, piatto d'acciaio dell'operazione nel complesso dalla gru a benna automatica del manipolatore, il modanatura automatico, la spianatura automatica, l'assemblea automatica riparata, struttura di rinforzo che salda una sopravvivenza, conveniente e l'operazione affidabile, riduce l'operazione manuale e l'intensità di lavoro, alta efficienza.
2. I requisiti tecnici ed i parametri principali:
2,1, materiali di rinforzo: 0,5 millimetri x 14 millimetro x L, ogni piatto pesano circa 10 ~ 30 chilogrammi.
2,2, lunghezza di modellatura: 90 ~ 255 millimetri.
2,3, di rinforzo lunghezza 120 della struttura ~ 290 millimetri, larghezza 85 ~ 175 millimetri sono regolabili.
(scelga la testa):
3. 2,4, saldatura a punti, lo spessore totale di 3 millimetri o di meno.
2,5, macchina della saldatura a punti: la macchina della saldatura a punti del billiton del mare. Potere AC380V più o meno 10%, 50 hertz + 5% per un output di forza motrice massimo di HZ.The di 25 KVA. Programma della saldatura 25 millimetri. La distanza concentrare di saldatura è regolabile. (due)
2,6, rinforzo, il piatto di rinforzo per pezzo dalla gru a benna automatica del manipolatore su materiale, apparecchio per saldare hanno rimosso automaticamente le parti, automatiche nell'ordine dopo lo stesso ordinato, facile trasportare ed il processo usando sotto (intorno 100 pezzi per lotto), dopo il rapporto di conteggio alla polizia.
2,7, saldatura a punti sono costanti ed affidabili.
2,8, posizionando posizionamento del dispositivo affidabile, smontaggio durevole e facile.

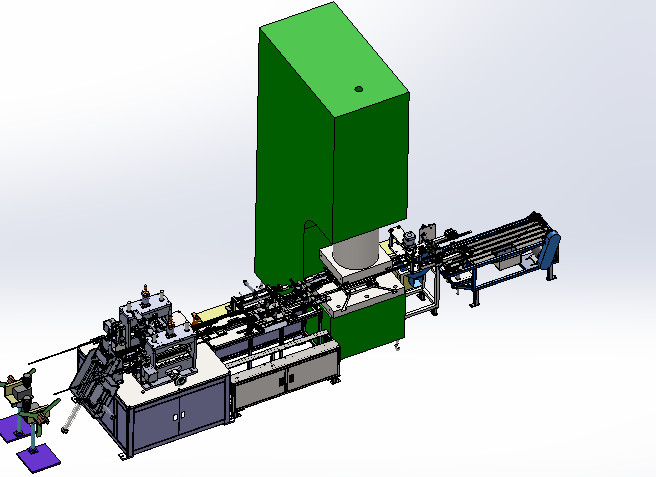

3. scatola d'acciaio automatica che forma le componenti principali della saldatrice
3,2, parametri tecnici dell'attrezzatura
|
Specifiche a macchina Oggetto |
||
| Parametri tecnici | efficienza | 10Piece/min |
| Il potere totale (chilowatt) | 55kw | |
| Operazione normale del potere (chilowatt) | 52kw | |
| L'altra energia | Asciughi la fonte appiattita dell'aria | |
| Il peso | Circa 8 tonnellate | |
| dimensione | L7500mm*W2300mm*H4000mm | |
3,3, componenti principali dell'attrezzatura
| NO | Composizione nel sistema | La configurazione di sistema | numero |
| 1 | Sistema dello scaffale | 1Sets | |
| struttura della struttura saldata 4040 quadrati | 1 | ||
| La base di appoggio | 1 | ||
| 2 | Componente di rotolamento | 2Sets | |
| Laminatoio | 2 | ||
| 3 | Tagli le componenti del modanatura | 2Sets | |
| Il circuito idraulico | 1 | ||
| Su e giù piega stampo | 2 | ||
| Cilindro idraulico di modellatura | 2 | ||
| 4 | Componenti saldate | 1Sets | |
| Macchina della saldatura a punti | 2Sets | ||
| Il meccanismo della saldatura | 2 | ||
| Il meccanismo della saldatura | 2 | ||
| 5 | Componenti di regolamento d'alimentazione | 1Sets | |
| Guida lineare di argento | 2 | ||
| Vite di adeguamento positiva e negativa | 2 | ||
| Meccanismo di alimentazione Adjust | 2 | ||
| Dispositivo di sterzo | 2 | ||
| 6 | Componente d'alimentazione automatica | 1Sets | |
| cilindro | 3 | ||
| Guida lineare di argento | 2 | ||
| 7 | Componente dell'assemblea di piatto | 1Sets | |
| Agenzia del trasporto del piatto | 1 | ||
| Alimentazione materiale | 1 | ||
| 8 | Componenti del rullo del piatto | Pressa idraulica della singola colonna | 1Sets |
| Dispositivo del piatto | NSets | ||
| 9 | Componenti multipunto della saldatura | 1Sets | |
| Macchina della saldatura a punti | 2Sets | ||
| Il meccanismo della saldatura | 2 | ||
| Il meccanismo della saldatura | 2 | ||
| 10 | Componenti di soppressione automatiche | 1Sets | |
| Punto nelle istituzioni di ricezione | 1Sets | ||
| 11 | Il sistema operativo | SpA-Omron | 1Sets |
| Touch screen | 1 |
3,4, le parti dell'attrezzatura della conduttura

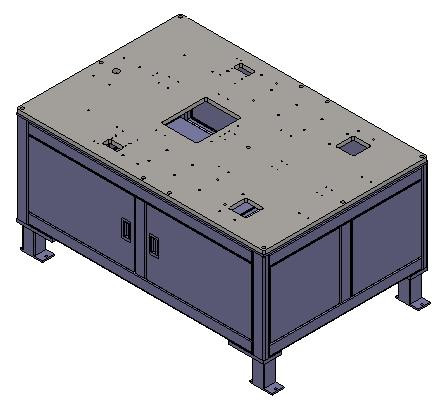

3.4.1Track e sistema della struttura: la struttura saldata i 40 * 80 quadrati, assicura la stabilità della macchina, fornita di tazza regolabile del piede e la ruota universale, può regolare l'altezza del livello dell'attrezzatura, facile al movimento dell'attrezzatura a macchina, la superficie della lacca che cuoce, il colore blu-chiaro di yan GSB05-1426-2001-8 PB07 dell'aspetto della parte principale dell'attrezzatura (ferro). Il bordo basso USA l'elaborazione di placcatura della superficie del piatto d'acciaio. (2) il diagramma qui sotto

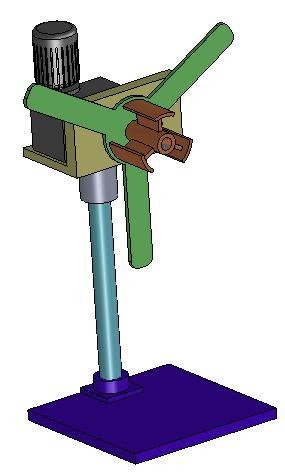

3.4.2, sistema di rotolamento: adottando il controllo motorio, il rotolamento, sensori messi arrotola il diametro del disco: 120 millimetri, 450 millimetri di diametro. (3) il diagramma qui sotto

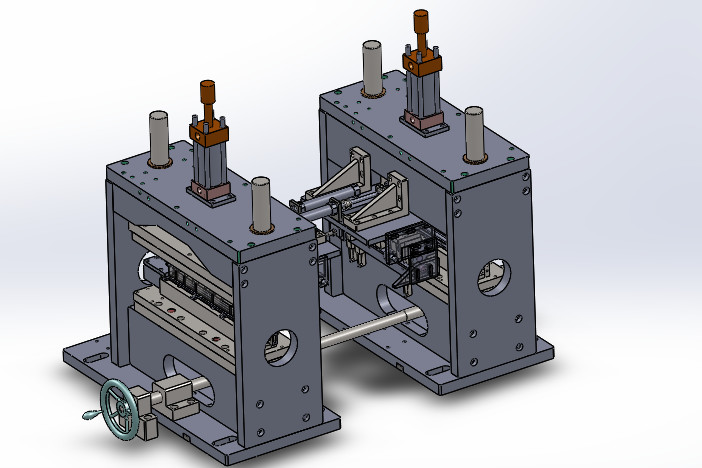

3.4.3, hanno tagliato il sistema del modanatura: la pressione ha portato a pressione il cilindro d'acciaio, alimentazione automatica del servomotore (lunghezza di taglio della banda d'acciaio richiesta dal prodotto del cliente per fissare i parametri), quando fissare la lunghezza delle istituzioni di taglio che tagliano la cinghia d'acciaio, trasportante il meccanismo taglierà la cinghia d'acciaio in piega stampo formarsi. (4) il diagramma qui sotto

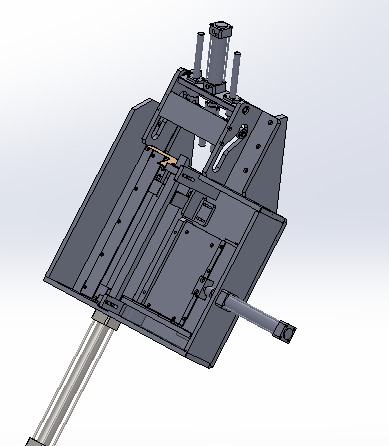

3.4.4, componenti di saldatura: il meccanismo della saldatura con il metodo di fisso, intorno alla distanza concentrare può essere regolato, il meccanismo della saldatura con il metodo di attività, determinato da pneumatico sopra giù, distanza concentrare destra e sinistra è regolabile. Manipolatore dopo o persino la lamiera d'acciaio e l'acciaio, meccanismo di saldatura della saldatura sulla stampa. (macchina compresa della saldatura a punti di tinto dello stretto di due Taiwan, potere massimo a una uscita 25 KVA, programma della saldatura 25 millimetri). (secondo le indicazioni di figura 5)
3.4.5, regolando le componenti: il meccanismo di regolazione materiale è pricipalmente anche il piatto di rinforzo alla posizione di saldatura, quale jin prevede un fisso dopo la saldatura, dopo il completamento della scatola d'acciaio della saldatura per gradi dai materiali presso il tao spinto sopra nel livello seguente. Sta alimentandosi il meccanismo di regolamento può adattarsi ai tipi differenti delle saldatrici di lamiera d'acciaio, nel corso del regolamento dell'operazione semplice, finchè allenti il bullone di fissaggio, scuotendo la maniglia positiva ed il meccanismo di regolamento d'alimentazione di rotazione negativa si trasforma nel grande piccolo. Regoli alla dimensione richiesta dopo la chiusura del bullone di fissaggio a chiave. (6) il diagramma qui sotto
3.4.6, componenti d'alimentazione automatiche: trasporto disposto d'alimentazione automatico delle componenti pricipalmente e perfino la componente irrigidita del piatto. Il posto artificiale un certo numero di inclinazione irrigidita dei piatti anche nella componente d'alimentazione automatica, nella registrazione automatica irrigidita del cilindro dei piatti ed anche collegherà alla componente d'alimentazione di controllo. (7) il diagramma qui sotto
3.3.7, componenti dell'assemblea di piatto: formando la buona struttura d'acciaio nell'ambito dell'effetto del cilindro dell'olio alla componente dell'assemblea di piatto ed all'Assemblea dell'embrione della lana, l'embrione di MAO che si alimenta facendo uso della rotazione di lavoro tre che si alimenta, migliora l'efficienza. Dopo il completamento dell'assemblea nel collegamento del piatto d'acciaio e della struttura d'acciaio
Il ribattino dei cilindri di uso, impedisce liberamente
3.3.8, componenti del rullo del piatto: la singola lastra della pressa idraulica della colonna di 315 t del piatto montato che elabora premendo processo.
3.3.9, componenti multipunto della saldatura: per l'elaborazione multipunto irrigidita della saldatura del giunto dell'embrione di MAO ed anche della lamiera.
3.3.11, modulo di soppressione automatico: la procedura dopo che il completamento del piatto è raccolto, un pezzo solo di sovrapposizione, materiale artificiale conveniente.
3.3.12, componenti di controllo, piatto elettrico indipendente interno a macchina dell'installazione, perdita interna switchinstalled, la stabilità dell'alimentatore in CC, componenti di circuito di alimentazione, con controllo dello SpA, il relè, il dispositivo di controllo di controllo motorio, ecc. Con il collegamento esterno, l'uso dei connettori e la stazione terminale. Lo SpA adotta la sezione del soffitto di perforazione del cavo di OMRON.Power. Tra altri cavo, collegamenti e conduttura dell'attrezzatura nei tubi di aria più bassi.
4, medium di energia
4,1, l'alimentazione elettrica
4.4.1, tensione AC380V, monofase; La fluttuazione di tensione è meno +/- di 10%.
4.1.2, frequenza 50 hertz.
4,2, aria
2, pressione sono 0,4 ~ 0,6 Mpa.
4.2.2, trafficano 10 l/min, grado di utilizzazione sono 50%.
Condizioni ambientali del
il dispositivo 5.This nelle seguenti circostanze può essere fatto funzionare senza problemi.
5,1. La temperatura ambiente: 0 ~ ℃ 40.
l'umidità 5,2. 30-80% ma dovrebbe non essere condensazione.
stato di accettazione 6.Equipment
presentazione 6.1.Random dei documenti, degli strumenti e dell'elenco dei pezzi di riserva:
| Numero di serie | Nome materiale (di dati) | Il numero delle copie | Tempo di presentazione | Osservazioni |
| 1 | Strumenti speciali di manutenzione e di ricerca degli errori | 1 / supporto | Termine di consegna | Sei insiemi/tavola della chiave 1 di angolo |
| 2 |
Manuale di operazione dell'attrezzatura: (seguente compreso); 2,1 istruzioni e manuale di istruzioni dell'attrezzatura; manuale di riparazione e di manutenzione di attrezzatura 2,2: Breve introduzione al principio di funzionamento di attrezzatura; Rappresentazione schematica dell'assemblea meccanica della componente e della disposizione; Specificazione di manutenzione di lubrificazione; |
1Set | Prima della consegna o della consegna di attrezzatura | Documento elettronico |
| 3 | Lista di imballaggio e certificato di qualificazione del prodotto | Termine di consegna | ||
| 4 | Disegni schematici elettrici, programma dello SpA | 1 / supporto | Dopo la ricezione del pagamento completo | |
| 5 | Disegni d'uso di pezzi di ricambio e delle parti | 1 / supporto | Termine di consegna | Parti delle parti vulnerabili per fornire i disegni PDF di dimensione |
| 6 | Foggiatura: Pacchetti 23 x 23, 25 X.25 ciascuno del catodo della ruota della ruota di Fengong per ciascuno; le borse negative X 21, 23 x 23 della ruota 21 di Fengong ciascuno per ciascuno | 副 4 | Termine di consegna | Disegni PDF di dimensione |
documenti 6.2.Acceptance: documenti di accettazione dell'attrezzatura, documenti di accettazione finale.
modello 6.2.1.Acceptance: secondo l'accordo tecnico dei modelli nella dimensione ricevuta.
risultato 6.2.2.Acceptance: secondo l'accettazione dell'accordo tecnico.
criteri 6.2.3.Acceptance:
6.2.3.1. Pre accettazione alla scena del partito B;
6.2.3.2. L'attrezzatura è completa ed in buone condizioni, che è conforme alle disposizioni pertinenti del contratto e dell'accordo tecnico.;
3.2.3.3. Pre l'accettazione dell'attrezzatura principale della funzione, degli indicatori tecnici e dell'aspetto dell'accettazione pre dell'accettazione incompetente, proposta vicino fa festa A conformemente ai requisiti di ulteriore adeguamento, l'adeguamento è completata con il consenso del partito una consegna;
6.2.3.4. Riassunto della formazione pre dell'accettazione;
criteri di accettazione 6..2.4.Final
6.2.4.1. I materiali utilizzati nella macchina del test di accettazione sono conforme ai requisiti di questo accordo.;
6.2.4.2. Produzione continua di attrezzatura per una settimana dopo l'accettazione formale, accettazione del servizio continuo per 2 ore;
6.2.4.3. L'ispezione e l'accettazione dai due partiti hanno designato l'ingegneria ed il personale tecnico per partecipare dentro ed insieme hanno firmato il rapporto dell'accettazione.
7, fanno festa A e fanno festa i diritti e gli obblighi della b:
| Numero di serie | Progetto | Partito responsabile | (nota «,» ha detto il partito dell'orso) | |
| Primo partito | in secondo luogo partito | |||
| 1 | Costruzione di base | О | Una volta avuto bisogno di, implementi prego | |
| 2 | Nel sito del venditore per regolare il materiale | О | per fornire l'avviso del venditore | |
| 3 | Trasporto | О | ||
| 4 | Scarico | О | Posizione e correzione. | |
| 5 | Stati sostenenti dell'attrezzatura | О | ||
| 6 | Costruzione stridente dell'aria | О | Requisiti di stabilità pneumatica, fonte del gas soddisfare le richieste dei parametri pertinenti. | |
| 7 | Costruzione elettrica | О | Richiede l'interruttore di accensione indipendente | |
| 8 |
Collegamenti primari Ugello di fonte di aria |
О
|
Richiede l'interfaccia indipendente di fonte del commutatore dell'aria e di aria. | |
| 9 |
Due che fissano Fuori dei collegamenti Preparazione del cavo |
О | Linea al suolo del tubo. | |
| 10 | Installazione ed incaricare | О | О | Coordinata con il funzionamento, la manutenzione ed il personale tecnico. |
| 11 |
Formazione: 11,1 personale di formazione di manutenzione e dell'operatore Il funzionamento del dispositivo, la manutenzione del personale può essere correttamente e rapidamente Guasto dell'attrezzatura di movimentazione; contenuto 11,2 di addestramento compreso l'intero sistema di controllo, Il mantenimento del sistema meccanico e fornisce informazioni di addestramento Materiale; 11,3 effetti di formazione: nell'l'operazione esperta del personale di operazione, Personale di manutenzione da occuparsi dei guasti comuni. |
О | О |
Il compratore deve specificare l'operatore, Personale di manutenzione. E riparato, non può cambiare arbitrariamente; fornisca due opportunità di formazione libere (l'addestramento) del compratore, le tre spese: costi di viaggio. |
| 12 |
Clausola di riservatezza: 12,1 qualsiasi informazione tecnica fornita dall'altro partito all'altro partito Il file di dati ha l'obbligo di tenere confidenziale, senza l'altra partyLicensing, non in tutti i modi trasmissione o leakageTo i terzi; 12,2 l'impegno del compratore non al proprio, né permettono la terza imitazione quadrata dei itHe dell'attrezzatura, altrimenti dell'orso. Così tutte le perdite causate dal venditore. |
О | О | |
|
13
|
Servizio di assistenza al cliente: 113,1 a partire dalla data di accettazione finale della data della firma, Un anno, il venditore è responsabile del guasto di libero non e Shi Baoxiu (il venditore, dopo la ricezione dell'avviso del compratore; 48 ore alla scena del compratore; 13,2 più di un anno, il venditore riparerà subito, Tassa soltanto per costo; |
О
|
О |
Vite della palla e cuscinetto lineare Casi normali di uso senza errore Il tempo è di 80000 ore. |
| 14 |
Aggiornamento del prodotto: dovuto lo sviluppo tecnico del venditore, il miglioramento dell'attrezzatura ed il miglioramento della prestazione, dovrebbero essere la richiesta del compratore al venditore dovrebbero essere responsabili del miglioramento, la tassa del venditore soltanto il costo di trasformazione |
О | О | |
8, diritti di proprietà intellettuale
8.1. La proprietà intellettuale contenuta in questo accordo comprende il prodotto che modella e fa festa A fornirà gli schizzi ed altri dati per il partito della prima parte, senza il permesso del partito A, partito B non coleranno ad alcune società e gli individui, dal partito B è responsabili di tutte le perdite o risultato; Faccia festa un solo acconsentito per fare festa la B basata su questo accordo tecnico nell'ambito dello scopo di uso fornito fanno festa A a tutti i dati ed informazioni
8.2. Il partito B acconsente che non fornirà gli schizzi ed altre informazioni o informazioni ad altri scopi all'infuori dell'accordo tecnico. Altrimenti faccia festa A ha il diritto per tenere la responsabilità corrispondente del partito b
5.3. senza l'approvazione del partito A, è vietato di fornire altri clienti eccetto il partito A o fare festa designato vicino faccia festa A in direzione del partito A, altrimenti tutti dirigono e le perdite indirette saranno subite dal partito B.
la proprietà intellettuale 8.4.The dell'attrezzatura è posseduta dal partito B e fa festa le promesse di A non essere da sè, né permette che qualunque altri terzi copino l'attrezzatura, altrimenti sopporterà tutte le perdite causate dal partito B
risoluzione 9.Dispute
Le dispute concernenti o causato da questo accordo saranno sistemate con consultazione o la mediazione. Se la consultazione o la mediazione entro due mesi senza ottenere affatto accettabile ad entrambi i lati dei risultati, la disputa è sistemata da arbitrato, l'arbitrato in base all'ordinanza di arbitrato del contratto della Repubblica popolare cinese.
10. Frattura del contratto e della responsabilità
Entrambi i partiti eseguiranno rigorosamente i loro rispettivi obblighi, in una frattura dei termini e condizioni generali di base dell'accordo di, l'altro partito è autorizzato per terminare l'accordo e ha il diritto sostenere all'altro partito, esegue l'importo di reclamo secondo la legge di contratto economica delle disposizioni pertinenti.
11. Altro
l'accordo 11.1This ed i suoi annessi come la base e la fabbricazione e l'accettazione dell'attrezzatura del contratto sono ugualmente validi;
le copie 11.2.Two di questo accordo, fanno festa le tenute di A una copia del. A partire dalla data della firma dei rappresentanti autorizzati dei due partiti, la data della guarnizione dell'entrata in vigore ufficiale.
negoziato tecnico di accordo 11.3.This.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
