Anti macchina di sigillamento della batteria del fosfato dell'attrezzatura di produzione della batteria di perm

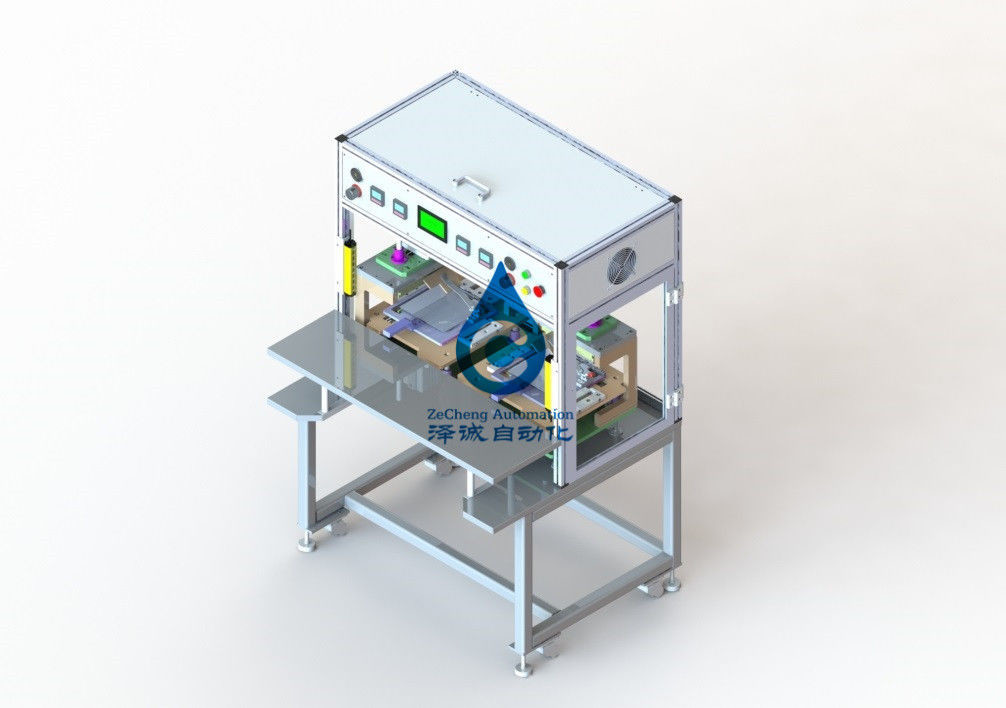

Macchina di sigillatura superiore del polimero di ZCB04A del litio del ferro della batteria semiautomatica del fosfato
1. Introduzione di prodotto: L'attrezzatura pricipalmente è utilizzata per l'imballaggio la cima e del lato della batteria al litio flessibile.
Il pacchetto elettrico saldato del centro ed il film plastico di alluminio perforato e tagliato sono montati per realizzare il posizionamento del manuale del pacchetto del centro nelle coperture e manualmente la mettono nella stazione designata dell'attrezzatura. L'attrezzatura è imballata automaticamente alla cima, al lato ed al fondo dell'attrezzatura e la batteria finita è uscita.
2, principio di lavoro: tramite il condotto termico di resistenza alla testa (di rame), l'uso di effetto di conduzione di calore sul materiale da imballaggio della batteria al litio (film della alluminio-plastica), nell'ambito dell'azione di certa pressione, di modo che si trasforma in in riscaldamento molle vicino allo stato di fusione per completare la compressione e la fusione.
E non sostituisca la muffa per raggiungere la guarnizione superiore e la guarnizione laterale.
3. Caratteristiche principali:
1. La protezione della sicurezza, la progettazione uniche di anti-perm, la temperatura del perm superiore e più basso possono essere regolato dal bottone del pannello del regolatore di temperatura e dal valore corrente della temperatura;
2. La testa è fatta di materiale di rame, che ha buon effetto del trasferimento di calore, conserva il consumo di energia, migliora l'efficienza del lavoro e risparmia l'energia rispetto ai simili prodotti;
3. La pressione della tomaia e della chiusura inferiore può essere regolato tramite la valvola regolante la pressione per soddisfare le richieste dei parametri di processo differenti;
4. La tomaia e la chiusura inferiore sono determinate dal cilindro e sono guidate da due maniche lineari della guida. Il movimento superiore e più basso è flessibile e l'orientamento è accurato assicurare il parallelismo del prodotto dopo la sigillatura;
5. Applicabile alle batterie delle specifiche differenti e facile regolare, di nessuna necessità di regolare e sostituire la testa;
6. See ha collegato i disegni tecnici per i parametri d'imballaggio.
7. Il dispositivo può realizzare il pacchetto alto, basso e laterale di tipo una batteria sullo stesso lato dell'orecchio del palo.
8. Il dispositivo è compatibile con l'orecchio di entrambi i lati ed il pacchetto laterale della batteria di tipo B.
4. Uso
Quando il parametro della temperatura raggiunge il valore stabilito, la cellula tenuta in mano disporrà il bordo di sigillatura della cellula nell'ambito della testa alla posizione di sigillatura positiva del bordo, il pedale si avvierà ed il cilindro determinerà la testa calda superiore per premere ed incapsularsi ed il film plastico di alluminio sarà riscaldato e ammorbidito, vicino allo stato fuso. Il sigillamento caldo e l'azione di piegatura saranno completati e la cellula sarà eliminata manualmente.
5. Parametri tecnici
1. Specifiche applicabili: guarnizione laterale ≤500mm, guarnizione superiore 500mm (airbag compreso).
2. Lunghezza capa: 520mm.
3. Larghezza della guarnizione: norma 5mm (3 ~ 10mm facoltativo).
4. Spessore del bordo: 0,15 ~ 0.3mm (secondo lo spessore del film della alluminio-plastica).
5. Saldatura a caldo della temperatura: 0 ~ 250℃ (regolazione libera della temperatura).
6. Accuratezza del controllo della temperatura: ± 2℃.
7. Tempo d'imballaggio: 2S-3S standard (regolabile da 0-99s).
8. Pressione capa massima: 3000N
9. Il parallelismo del montaggio di rame superiore e più basso della muffa non assicura trasmissione della luce.
10. Fornito di dispositivo di protezione per impedire caldi scottano.
11. L'attrezzatura ha funzioni dell'operazione automatica e manuale.
12. L'attrezzatura è facile da pulire e sostituisce la muffa di rame.
13. Aria compressa: 5 ~ 8kg/cm2
14. Velocità di lavoro di pressione d'aria: ≥400 periodi/ora
15. Alimentazione elettrica: AC220V/50Hz
16. Potere: 1.5KW
17. Dimensione esterna: L800x W800x H1900mm
18. Peso dell'attrezzatura: 500Kg
6. Composizione nell'attrezzatura
* parti meccaniche: meccanismo capo superiore, meccanismo superiore della piattaforma di funzionamento della testa, meccanismo della chiusura inferiore, grande meccanismo della piattaforma del piatto, meccanismo della struttura, ecc.;
* parti elettriche e standard:
1. Cilindro: AIRTAC/SMC
2. Componenti pneumatiche: AIRTAC/SMC
3. Relè di tempo: Omron
4. Termostato: Omron
5. SpA: panasonic
7, metodi di manutenzione e precauzioni
1. Pulisca regolarmente le intestazioni alte e basse per tenerli pulite.
2. Lubrifichi le parti mobili della manica della guida della colonna della palla per tenere il movimento regolare.
3. Se non ha usato a lungo, puliscono la superficie delle parti mobili del meccanismo pulito e spruzzare la superficie con olio antiruggine per la protezione.
4. Regolarmente controllo le viti, dadi, perni ed altri fermi in tutte le parti della macchina per impedire scioltezza ed impedire gli incidenti di qualità e gli incidenti personali
