Manutenzione bassa della saldatrice di lamiera di palo della macchina della saldatura a laser di alta efficienza
1 descrizione della saldatrice dello strato del palo
Questa attrezzatura pricipalmente è utilizzata per saldatura automatica del pezzo di palo e dell'ansa del palo ed è elaborata da legame trattato. L'uso del laser di vibrazione di cristallo capo può efficacemente migliorare la produttività lavorativa. Il piatto di palo automatico, l'ansa automatica del palo, il posizionamento automatico, saldatura a laser automatica, riduce l'intensità manuale del lavoro, migliora l'efficienza del lavoro.
2. Requisiti di progettazione
2.1. Efficienza: 6 DEL POMERIGGIO (tempo di rifornimento di carburante manuale non incluso). Macchina capa colpita circa 100 punti, del laser dell'oscillatore piezoelettrico richiede circa 8 secondi.
2.2. Attrezzatura affidabile, tasso basso di manutenzione, manutenzione conveniente e bene durevole;
2.3. L'ansa automatica del palo, la lamiera di palo automatica ed il palo della saldatura automatica del laser trascinano, alta efficienza;
2.4. Posizionamento accurato, qualità stabile della saldatura e posizione di saldatura regolabile;
2.5. Accuratezza di montaggio dello strato del palo (accuratezza di posizione di saldatura): longitudinale: ±0.25mm; Trasversale: ±0.50mm;
2.6. L'attrezzatura avrà le seguenti funzioni: spianatura, saldatura a punti e taping automatico;
2.7. Le orecchie saldate del palo sono inserite automaticamente nella scatola standard;
2.8. La saldatura sarà costante, non adesiva, nella giusta posizione e con alta efficienza;
2.9. Il massimo del back end del nastro adesivo non supererà 0.4mm;
3. Componenti principali di attrezzatura
| Il numero di serie | Composizione nel sistema | La configurazione di sistema | Marca o trattamento | Il numero di |
| 1 | Sistema dello scaffale | 1 insieme di | ||
| Ossatura saldata | partito 40 x40x3 | 1 | ||
| La base di appoggio | Fosfatizzazione nera del piatto d'acciaio | 1 | ||
| 2 | Sistema girante della tavola | 1 insieme di | ||
| Separatore di camma |
Texaco |
1 | ||
| Motore passo a passo | R di controllo | 1 | ||
| 3 | Contenitore d'alimentazione di piatto di palo | 1 insieme di | ||
| Può la scatola del condimento | Parti di alluminio nere anodizzate | 1 | ||
| 4 | Contenitore d'alimentazione di orecchio di Palo | 1 insieme di | ||
| Può la scatola del condimento | Parti di alluminio nere anodizzate | 1 | ||
| 5 | Alimentazione sollevando sistema con il crick | 3 insiemi di | ||
| Motore lineare |
GEN di Taiwan
|
3 | ||
| 6 | Sistema di manipolazione | 3 insiemi di | ||
| Servomotore |
panasonic
|
3 | ||
| Vite della palla | argento | 3 | ||
| Guida lineare | argento | 6 | ||
| Tazze di aspirazione di vuoto | M., m. | 6 | ||
| 7 | Posizionamento del dispositivo | 6 insiemi di | ||
| Posizionamento del dispositivo | Parti di alluminio nere anodizzate | 6 | ||
| 8 | Sistema di pressione | 1 insieme di | ||
| Cilindro gassoso-liquido del ripetitore | Taiwan | 1 | ||
| 9 | Macchina del laser | 1 insieme di | ||
|
Macchina del laser dell'oscillatore piezoelettrico
|
Vittoria unita | 1 | ||
| 10 | Incapsula il sistema | 1 insieme di | ||
| cilindro | SMC | 4 | ||
|
Guida lineare
|
argento | 8 | ||
| 11 | Ricezione della scatola | 1 insieme di | ||
|
Può la scatola del condimento
|
Parti di alluminio nere anodizzate | 1 | ||
| 12 | Sistema di controllo | 1 insieme di | ||
| SpA | omron | 1 | ||
| Touch screen | Stato di Kunlun | 1 |
4. 设备技术参数
|
Specifiche progetto |
ZBCA02A-00 | |
| Parametri tecnici | Efficienza (PPM) | 6 |
| Sistema di vuoto | -95kpa ~ -50kpa. , la fonte di vuoto fornita fa festa la a | |
| Incidenza guasti dell'attrezzatura | Inferiore o uguale a 2 per cento | |
| Potere totale (chilowatt) | 6 | |
| Potere di funzionamento normale (chilowatt) | 5,6 | |

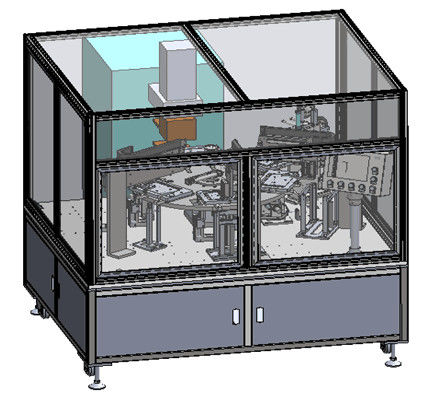

5. Vista di profilo del dispositivo
6. Componenti principali dell'attrezzatura

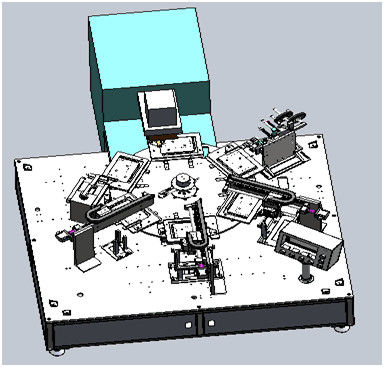

L'attrezzatura consiste del sistema dello scaffale, il sistema della tavola rotante, il contenitore d'alimentazione di piatto di palo, contenitore d'alimentazione di orecchio del palo, alimentantesi sollevando il sistema con il crick, sistema di manipolazione, posizionante il dispositivo, la macchina del laser, il sistema di rivestimento, la scatola d'alimentazione ed il sistema di controllo elettrico. Gray caldo 1C di colore della pittura di cottura dello scaffale.
6.1. Sistema della pagina: fatto tramite la saldatura del quadrato 40x40x3, il substrato facendo uso di A3, fosfatizzante trattamento nero.
6.2. Sistema girante della tavola: il motore passo a passo è utilizzato per guidare il separatore di camma a controllo, in modo da assicurare l'accuratezza di posizione di ogni stazione dopo rotazione.
una scatola d'alimentazione di 6,3 pali: usato per il palo che si alimenta, la gamma della scatola d'alimentazione del palo può essere regolata per rispondere alle specifiche trattate del prodotto.
scatola d'alimentazione dell'ansa di 6,4 pali: usato per l'ansa del palo che si alimenta, la gamma di scatola materiale può essere regolata per rispondere alle specifiche trattate del prodotto. Aggiunga la struttura del cannello ferruminatorio, aria del colpo quando si alimentano, rimuova la polvere sul palo.
sistema di sollevamento d'alimentazione 6,5: usato per l'alimentazione dei pezzi di palo, delle anse del palo e dei prodotti finiti di saldatura. Guidato entro il motore lineare, il materiale quale il pezzo di palo, l'aumento dell'orecchio del palo pezzo per pezzo o la caduta.

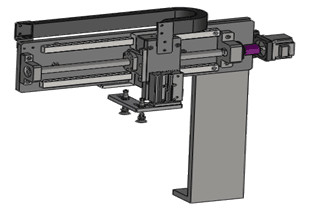

sistema di manipolazione 6,6: guidato dal servomotore, madrevite, ferrovia di guida lineare per assicurare precisione di posizionamento. Il metodo d'alimentazione adotta il pollone di vuoto.
6.7. Posizionamento del dispositivo: dispositivo di posizionamento regolabile per rispondere alle specifiche trattate del prodotto.
6.8. Sistema di compressione: comprima la schiuma del nichel prima di saldatura a laser con il cilindro gassoso-liquido del ripetitore, che è favorevole a saldatura a laser ed ha una piccola forza di impatto. È usato per il trattamento di compressione prima che saldando al collegamento del piatto di palo e dell'ansa del palo.
6.9. Macchina del laser: l'uso della testa di cristallo del laser di vibrazione, luce accurata, concentrazione di energia, alta efficienza.
Sistema di legame: secondo i requisiti trattati
6.11. Ricezione della scatola: è usata per lo scarico materiale. La gamma della scatola può essere regolata per rispondere alle specifiche trattate del prodotto.
6.12. Sistema di controllo: la macchina è fornita del bordo elettrico indipendente, commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, dispositivo di controllo di controllo motorio, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. LO SPA USA OMRON. Il soffitto del cavo elettrico è parzialmente perforato. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto.
