Rivelatore completamente automatico di X Ray per multi rilevazione della batteria di energia eolica di strato
1,1 campi di applicazione:
L'attrezzatura pricipalmente è utilizzata nella rilevazione automatica online della batteria a più strati di energia eolica nel settore produzione energia del litio.
introduzione 1,2 delle funzioni e dei principi dell'attrezzatura:
Il dispositivo emette i raggi x tramite un generatore di raggi x, penetra l'interno della batteria ed è preso da un rivelatore dello schermo piatto che prende le immagini e le fotografie. Attraverso il software relativo del computer all'elaborazione di immagini ed analisi e giudizio automatici. Identifichi i buoni e cattivi prodotti e selezioni i cattivi prodotti, anteriore e posteriore l'estremità dell'attrezzatura può essere collegato con la linea di produzione.
flusso di operazione dell'attrezzatura 1,3:
1.3.1 la linea principale di logistica del cliente sono divisi in due materiali ridotti, che sono trasportati all'area campione tramite il nastro trasportatore; Individui esattamente la posizione della prova attraverso il meccanismo di posizionamento del punto di prova nell'area campione;
1.3.2 effettuano l'ispezione ed il giudizio automatici attraverso il software relativo del computer. L'estremità di scarico è prodotti difettosi automaticamente selezionati da una mano meccanica e disposti nella posizione designata. La batteria GIUSTA passa via per la catena di montaggio.
1.3.3 il materiale ricevuto del prodotto sono alimentati con A/B ed il manipolatore d'alimentazione afferra due pallet (un A ed un B) per volta tirare la cinghia dell'attrezzatura. Dopo che la rilevazione è completata, il manipolatore d'alimentazione afferra due pallet per volta e cade il materiale allo stesso tempo. Ogni pallet è un unicellulare e la dimensione globale è una.
1.3.4 la disposizione dei raggi x sono a forma di U ed il collegamento fra i materiali superiori e più bassi con la cinghia principale di tirata è il manipolatore, mentre il manipolatore superiore e più basso dei materiali è progettato e prodotto dalla tecnologia professionale.
1.3.5 con la funzione della lettura di codice del qr, pistola sr-751 di esame; Leghi con tutte le misure ed immagini, salvo nel formato di Excel.
Una raccolta unificata prodotto di 1.3.6 NG (pallet e batteria) sarà eliminata manualmente e sarà disposta in posizione designata ed almeno 6 pezzi sarà immagazzinata.
1.3.7 la direzione d'alimentazione della linea di produzione sono da destra a sinistra e l'orecchio del palo della batteria è perpendicolare alla linea principale della logistica del cliente.
composizione nell'attrezzatura 1,4
un sistema di 1.4.1 scaffali
Il dispositivo ha una struttura quadrata della saldatura ed il substrato è piatto d'acciaio con uno spessore di 15-30mm.
Il colore del piatto della guarnizione e dello scaffale è gray caldo 1C del computer (o secondo la carta di colore del cliente).
1. 4,2 parti dell'attrezzatura
La superficie d'acciaio della macchina di tutto è placcata con cromo e la superficie delle parti di alluminio è trattata con l'ossidazione dura.
attrezzatura 1.4.3 che trasporta sistema
Il nastro trasportatore di alimentazione dell'attrezzatura e scaricare la cinghia di tirata del trasportatore è collegato con la cinghia principale di tirata (la progettazione finale di cui sopra 3D prevarrà).

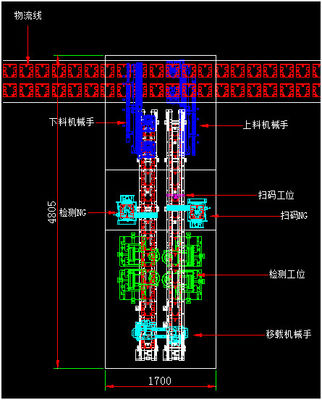

struttura globale 1.4.4:
Dimensione globale (lunghezza * larghezza * altezza): 4805mm×1700mm ×1800mm (c'è una piccola differenza nella dimensione reale)
1,5 componenti principali:
generatore di raggi x di 1.5.1 micro-fuochi e sistema di controllo.
1.5.2 rilevazione dei raggi x e sistema di rappresentazione.
1.5.3 scatola di protezione dei raggi x.
1.5.4 PC per controllo e software per l'elaborazione dell'immagine, misura e software di giudizio.
lamiera sottile a prova di radiazione 1.5.5, sistema di rilevamento, nastro trasportatore, ordinante manipolatore, dispositivo delle scorte di NG, caricamento e scaricante manipolatore.
Ii. materiali ricevuti e specifiche di prodotto adatte per l'attrezzatura:
2,1 specifiche saggiabili delle cellule:
| Altezza della batteria | 148mm |
| La larghezza della batteria | 100-200mm |
| Lo spessore della batteria | 15mm |
un metodo di 2,2 ispezioni: automaticamente controlli e determini GAP fra il catodo e l'anodo sulla tomaia e la parte inferiore della cellula nuda (elettrodo positivo del pacchetto negativo dell'elettrodo).
2.2.1 verificano i quattro angoli della cellula, ai quattro angoli di A, della B, della C e della D della cellula nuda.
2.2.2 la distanza di spostamento fra il catodo angolare e l'anodo della cellula nuda possono essere individuati ed i dati fra ogni strato possono essere prodotti sull'esposizione ed i valori minimi e medii di massimo, possono essere analizzati statisticamente. Il numero degli strati dell'oggetto di ispezione (ROI) può essere fissato secondo i requisiti, il massimo è 40 strati (≤ materiale del litio del ferro 40 strati, ≤ materiale tre 30 strati; Prelevi il campione fornito dal compratore come la norma di riferimento.
modo di funzionamento 2,3: misura automatica, giudizio automatico di buoni e cattivi prodotti secondo le norme prescritte e ordinamento automatico di cattivi prodotti.
Iii. capacità di ispezione dell'attrezzatura
accuratezza di determinazione 3,1: accuratezza S=±60 m. o di meno di ripetizione (misurato in compresse standard).
3,2 controllano il modo
3.2.1 automatici pieni: la batteria automaticamente sarà fornita e trasportata per ispezione automatica ed i prodotti GIUSTI e difettosi automaticamente saranno separati e scaricati secondo il risultato determinato dalla procedura secondo le categorie indesiderabili differenti.
3.2.2 semiautomatici: l'ispezione automatica sarà condotta per il rifornimento automatico e la consegna delle batterie. Tuttavia, l'ispezione determinerà i seguenti metodi di trattamento:
< semi-automatic="" 1=""> OK/NG tramite determinazione manuale, nessun intervento manuale (determinazione), l'attrezzatura nello stato standby;
< semi-automatic="" 2=""> Riconoscimento automatico a macchina di OK/NG. Nel determinare OKAY o la NG, la macchina può mettere il appoggio per intervento manuale, tempo di latenza facoltativo (minimo 1 secondo, illimitato massimo). Nella modalità standby, se non c'è intervento manuale, la macchina elaborerà automaticamente secondo il risultato di giudizio.
manuale 3.2.3: tutti i movimenti del meccanismo possono essere mossi tramite il giocatore;
descrizione di funzione principale 3,3 dell'attrezzatura:
rilevazione di immagine dei raggi x di tempo reale 3,4;
la misura lineare di distanza 3,5 può essere effettuata;
3,6 con la funzione di archiviazione di dati del multi-gruppo, la rilevazione dei tipi differenti di prodotti possono essere realizzati semplicemente riferendosi alle procedure corrispondenti ed il numero dei programmi automatici di rilevazione può essere conservato oltre 60;

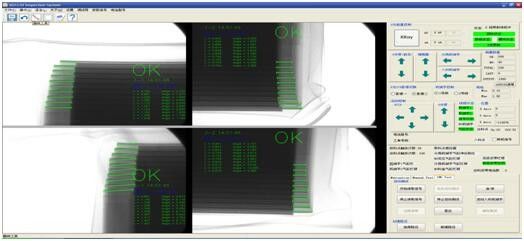

3,7 immagini di rilevazione e dati di prova delle parti multiple della stessa batteria saranno visualizzati nello stesso schermo per aiutare giudizio manuale
un'altezza di 3,8 banchi di prova: 750±10 millimetro sopra la terra.
3,9 misure e contromisure di sicurezza:
3.9.1 i raggi x si chiudono automaticamente quando la porta e la finestra di manutenzione dell'attrezzatura sono aperte.
3.9.2 spengono automaticamente i raggi x quando non c'è continuamente materiale ricevuto per 5 minuti (il tempo può essere fissato dall'utente).
3.9.3 usano l'indicatore di radiazione ed usano l'indicatore di condizione m/c per mostrare lo stato di lavoro dei raggi x.
3.9.4 ≤ 1.0v /h di perdita del raggio di X (facendo uso di un tester della dose di radiazioni certificato dai terzi).
condizioni di funzionamento dell'attrezzatura 3,10:
una richiesta di 3.10.1 poteri: AC220V/10A, 4000W
3.10.2 temperature: ℃ 25℃±3.
pressione appiattita dell'aria 3.10.3: 0,5 ~ 0.7mpa (5-7kgf/cm2), flusso: 15L/min.
umidità relativa 3.10.4: RH del ≤ 60% (nessuna condensazione).
3.10.5 pesi di attrezzatura: 3000KG.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
