struttura della struttura del metallo del corpo del dispositivo della saldatura a laser 1500W facile all'operazione

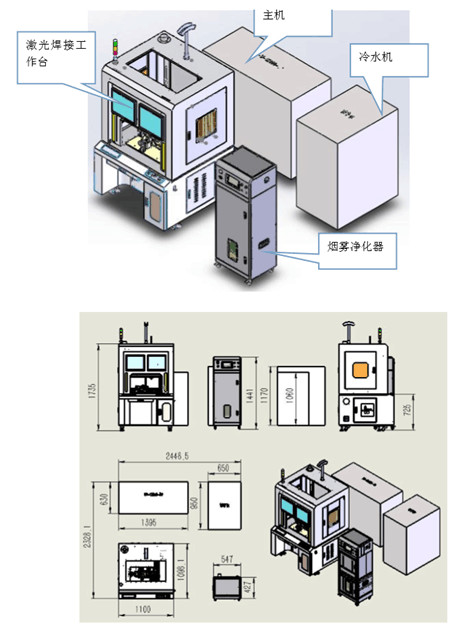

Schema dell'apparecchio per saldare
Per la saldatura dei vostri prodotti, abbiamo progettato un insieme del sistema della saldatura a laser, che pricipalmente consiste della macchina e della saldatura della saldatura a laser
La composizione del banco da lavoro è come segue:
1 struttura e configurazione
1,1 configurazione e parametri della macchina della saldatura a laser:
Modello uw-s1500-tu
Il potere del laser di massimo è 1500W
Il medium di funzionamento del laser è verniciato con la fibra ottica della terra rara
La lunghezza d'onda del laser è 1080nm±5nm
Luce continua di larghezza di impulso
Stabilità ±1% di potere
Produca la quantità potere a macchina del canale della fibra ottica 1 di intero <5kw>
Tendenza della luce rossa
Input di potere AC380V±10%/3P+PE
Dimensione a macchina della conduttura: 1395L*630W*1060H (millimetro)
Metodo di raffreddamento: raffreddamento ad acqua
Tipo di interfaccia di fibra ottica QBH
Diametro di fibra ottica 50um, 100um facoltativo
Fibra di qualità BPP 50um del fascio, <2mm>
Lunghezza di fibra ottica 10m standard
1,2 parametri più freddi

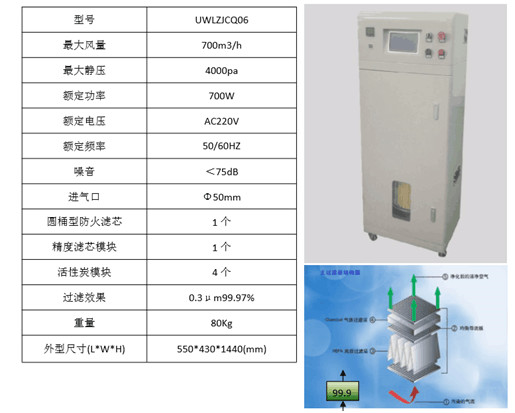

2,3 parametri e configurazione del purificatore del fumo
Il tubo a vuoto ha un'alta prestazione di fuoco, la valutazione del fuoco può raggiungere v-0.
Struttura della struttura del metallo del corpo, uno spessore materiale della struttura di 1,5, cassaforte e bene durevole; La struttura è chiara, diviso in: filtri la stanza, la stanza di purificazione dell'aria e la camera dello scarico.
Progettazione speciale della ruota di vento del metallo di turbinio della lega, resistenza di affaticamento, operazione stabile, volume di aria a basso rumore e alto, grande forza di aspirazione, alta efficienza di fumo.
Lo strato filtrante nell'elemento filtrante ha un'alta caratteristica a prova di fuoco, che può immediatamente raggiungere il requisito a prova di fuoco del ℃ (di 200-300) ed il grado a prova di fuoco può raggiungere v-0. Filtrazione di alta precisione fino a 0,3 micron.
Con l'accessorio il modulo attivato del carbonio, la progettazione a più stadi di filtrazione assicura la filtrazione accurata delle sostanze nocive nel fumo per proteggere l'ambiente e le sanità.
Installi il governatore stepless, volume di aria può essere regolato a volontà.
Con la funzione cronometrante, può fissare il tempo di completamento e di inizio.
Con la funzione di induzione della temperatura, il valore di temperatura limite può essere fissato. Quando la temperatura limite è raggiunta, la funzione dell'allarme sarà iniziata, il fan smetterà di correre e l'elettrovalvola a solenoide sarà aperta per iniziare l'azoto ad estinguere la funzione.
Con la funzione di risposte di pressione, può fissare il valore di pressione di limite, quando la pressione interna raggiunge la pressione di limite, iniziano la funzione dell'allarme.

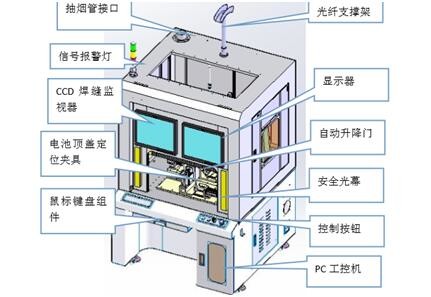

struttura portante 2,4 della tavola della saldatura (il disegno di effetto è per riferimento soltanto, prego si riferisce alla progettazione reale per i dettagli):
Costruzione della Tabella (con il cappuccio)

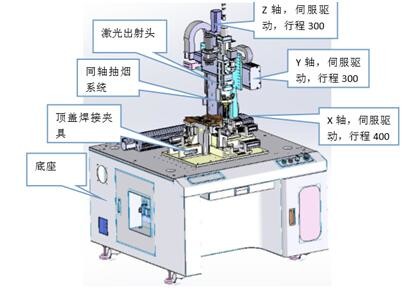

Struttura interna della Tabella (rimuova il cappuccio)
struttura di saldatura del dispositivo 2,5
1) specifiche di prodotto
| Il numero di serie | Il modello della batteria | Spessore * larghezza * altezza (millimetro) |
| 1 | 46173 | 46173132 |

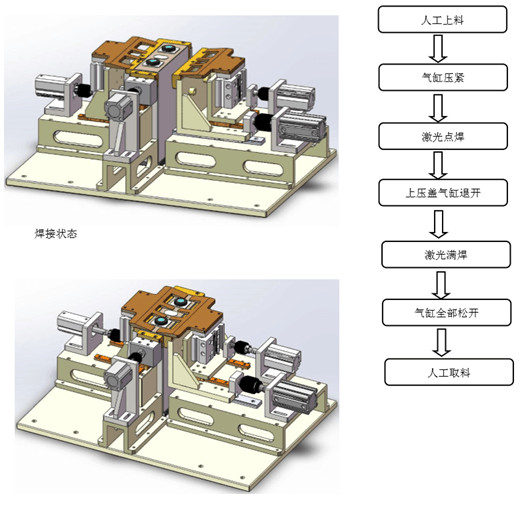

2) maschera della saldatura del coperchio della batteria
Stato di caricamento
2,6 maggior parti della tavola della saldatura
2,7 marche della componente principale
Sistema di controllo
1. Il banco da lavoro della saldatura è controllato dal PC industriale; 2. La pista della saldatura è programmata con il metodo di insegnamento ed il processo della saldatura è automatizzato. La tecnica di saldatura può essere modificata e l'operazione può essere fissa
Modifichi il permesso, può essere messo con il controllo automatico dell'interfaccia dell'operazione; La pista della saldatura è introdotta insegnando ed il processo della saldatura è automatizzato.
La configurazione principale è come segue: 1) le unità di traduzione dell'ascissa: l'azionamento del servomotore, 400 millimetri, precisione di posizionamento ripetitiva di +/- 0,03, sarà conforme alle unità di traduzione reali di progettazione 2) Y: l'azionamento del servomotore, 300 millimetri, precisione di posizionamento ripetitiva +/- 0,03, sarà conforme alle unità di traduzione reali di asse di progettazione 3) Z: l'azionamento del servomotore, 300 millimetri, precisione di posizionamento ripetitiva +/- 0,03, sarà conforme al banco da lavoro reale di progettazione 3 adotta la progettazione integrale, porta di servizio di controllo di distribuzione per facilitare l'adeguamento e la manutenzione; Norma con il monitor, ipc, monitor;
Iii. calcolo di efficienza
Efficienza della saldatura: f=W/E
F: numero dei punti del laser al secondo prodotto dalla macchina della saldatura a laser
W: media potenza di uscita della macchina della saldatura a laser
E: la saldatura di monopulse richiede l'energia
F: F = W/E
La F è che cosa normalmente chiamiamo la frequenza, ci ha lasciati chiamarlo hertz.
Efficienza superiore della saldatura della batteria: lunghezza di saldatura: il tempo di scarico manuale della batteria (di 46+173) x2=438mm (il tasso della saldatura è 50mm/s e lo schema è valutato secondo la batteria 46173) è calcolato secondo 8s, l'azione 2s, il movimento 2s del cilindro dell'asse bisogni di saldatura di un finale della batteria
9 + 3 + 2 + 8 + 2 + 2 = 26 s
Efficienza della saldatura: 60/26=2.3PPM
Iv. costo di operazione
1) l'elemento filtrante è sostituito una volta al mese, uno alla volta. Un refrigeratore ha bisogno di un elemento filtrante nel totale;
2) la lente unita della protezione della saldatura, la perdita dipende dall'uso;
3) input di potere richiesto dall'attrezzatura e dal costo degli operatori;
