Apparecchio per saldare del foro di iniezione della macchina della saldatura a laser automatica 2300KG
I. profilo dell'attrezzatura:
introduzione 1,1 alle funzioni ed ai principi del dispositivo:
La saldatrice del chiodo di sigillamento pricipalmente è composta di alimentazione ed il meccanismo di scarico, il meccanismo del mucchio di calibratura della batteria di potere, il meccanismo di pulizia del laser dello specchio di vibrazione, il meccanismo superiore del chiodo di sigillamento, il meccanismo della saldatura di sigillamento, meccanismo di eliminazione del prodotto difettoso, incornicia la copertura a macchina, 600W il laser (saldatura), la macchina del laser 50W (pulizia), il refrigeratore, il gabinetto di controllo elettrico, purificatore del fumo ecc.
Ha le seguenti funzioni: caricamento e scarico automatico, pulizia automatica, caricamento automatico dei chiodi di sigillamento, saldatura automatica, stoccaggio automatico dei prodotti incompetenti, rimozione del fumo ed altre funzioni.
Nota 1: il sistema della saldatura e del refrigeratore può essere disposto esclusivamente ed essere installato nella posizione specifica specificata dal cliente.
2: il materiale ricevuto della batteria è singola batteria nuda.
3. La dimensione di progettazione sarà conforme alle circostanze reali.

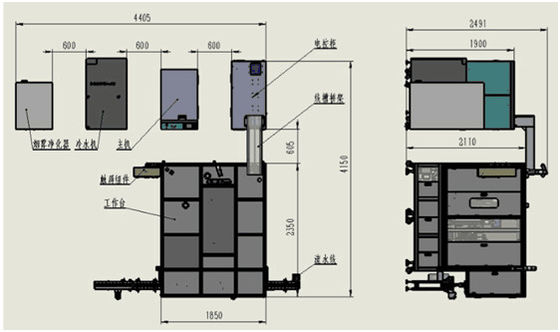

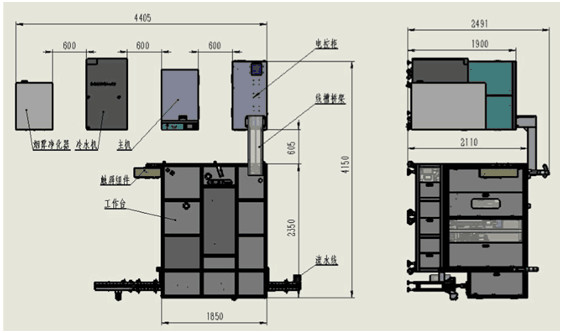

Dimensione esterna di attrezzatura (L*W*H/mm): dimensione di gabinetto elettrica indipendente di controllo di ≤4500*4200*2500mm (la dimensione finale sarà conforme allo schizzo, la cima dell'altezza del faro è 2500mm fuori dalla terra): peso totale di 1200/600/1900mm di attrezzatura: 2500KG.
1,4 caratteristiche tecniche:
1. Funzione di alimentazione automatica; Pulizia automatica del laser (nessuna cristallizzazione o altri corpi estranei solidi e nessun'un gran numero di elettrolisi);
2. Funzione d'alimentazione automatica dell'assemblea del chiodo di sigillamento del CCD (i chiodi di gomma ricevuti non possono colpire l'effetto dell'assemblea dei chiodi dopo l'assemblea);
3. Funzione automatica d'individuazione e di sigillatura della saldatura automatica del CCD del chiodo della saldatura a laser (il singolo lato della lacuna di corrispondenza fra il foro di iniezione ed il chiodo liquidi è 0.07-0.1mm);
4. Eliminazione automatica dei prodotti difettosi;
5. Fornito della funzione di esame del codice a barre e della funzione di stoccaggio dei parametri obbligatori della saldatura al codice a barre della batteria.

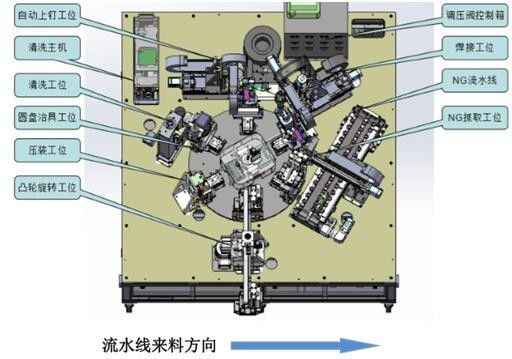

introduzione 1,5 delle funzioni della stazione
un caricamento di 1.5.1 batterie ed esame di codice
La batteria del processo di cui sopra è trasmessa al posto d'alimentazione dell'apparecchio per saldare attraverso la linea di trasporto materiale ricevuta. Il manipolatore dispone la batteria dall'estrattore nel dispositivo del worktable.
Esplori la batteria, esplori la NG di codice, la batteria non è saldato all'area di NG.
posizionamento 1.5.2 del mucchio della batteria
La piattaforma girevole gira la batteria al mucchio che preme la stazione ed il cilindro di sollevamento spinge la batteria verso il mucchio che preme il livello di base, di modo che la superficie della saldatura del chiodo di sigillamento è parallela alla stazione di pulizia del laser.
una pulizia di 1.5.3 laser
Il laser ha pulito lo strato dell'ossido intorno al foro dell'iniezione per migliorare l'efficienza della saldatura.
1.5.4 installano i chiodi di sigillamento
Dopo che la batteria entra nella stazione di PIN, il meccanismo di posizionamento visivo del CCD cattura la posizione del chiodo di sigillamento ed il meccanismo di liberazione automatico di PIN 3d libera il chiodo di sigillamento.
1.5.5 individuano la saldatura automatica prima della saldatura
Il meccanismo superiore superiore comprime il prodotto per assicurare il livello di dato della saldatura ed il sistema visivo di bloccaggio cattura la posizione del chiodo di sigillamento. La saldatura a punti è effettuata in primo luogo e poi la saldatura è completata.
Una gru a benna di 1.5.6 NG
Il codice difficile di spazzata, chiodo-povero afferra il nastro disposto di tirata del nascondiglio di NG.
soppressione automatica della singola batteria 1.5.7
Il meccanismo caricantesi prende la batteria dal banco da lavoro, posti sulla linea di trasporto materiale ricevuta e la trasmette alla stazione a valle tramite il nastro trasportatore.
scatola elettrica indipendente 1,6
A) funzioni: usato per installazione, collegamenti e controllo di attrezzatura.
B) configurazione: 1 insieme della scatola elettrica indipendente.
C) requisiti: la dimensione della scatola elettrica è suggerita come (L×W×H/mm): insieme 1200×600×1900/, con i piedi di sostegno, disposti a 600mm a partire dalla parte principale dell'attrezzatura
La distanza.
D) collegamento della scanalatura dei collegamenti fra la scatola elettrica e la parte principale di attrezzatura.
una selezione di 1,7 marche delle componenti principali:
| Il numero di serie | Il nome del | marca | nota |
| 1 | guida | Il silver/THK | |
| 2 | PC industriale | IEI | |
| 3 | cilindro | //, di SMC malattia renale cronica (CKD) | |
| 4 | Il sensore | Panasonic, omron, keanshi | |
| 5 | SpA | Keanshi di Omron | |
| 6 | Servomotore | Yaskawa, panasonic | |
| 7 | CCD | BaoMeng | |
| 8 | Touch screen | Famiglie di punto, | |
| 9 | Pistola di codice di spazzata | keyence |
un colore di 4,1 aspetti dell'attrezzatura: il colore uniforme è Gray caldo ed il numero standard di colore è Gray caldo 1C di Pantone, che sarà paragonato al bordo standard di colore fornito dal compratore ed acquistato dal compratore
Approvazione scritta del partito a (l'uso dell'aspetto dell'acciaio inossidabile richiede l'attrezzatura specifica);
4,2 l'aspetto del dispositivo e della finestra del touch screen non avranno il nome e logo del venditore;
4,3 che misurano a 1M a partire dal pezzo di funzionamento o dalla parete esterna dell'attrezzatura, il rumore del ≤ 75db dell'attrezzatura;
4,4 l'attrezzatura rispondono alle norme di sicurezza di materiale meccanico ed elettrico pertinente dello stato e tutti i norme di sicurezza e requisiti richiesti dal codice della sicurezza del compratore. Quale la cinghia, denti
Il movimento della ruota ed altre parti pericolose devono avere misure della protezione della sicurezza ed i segnali di pericolo della sicurezza standard, la disposizione degli apparecchi elettrici dovrebbero essere tensione ragionevole e sicura, alta e bassa e forti e cavi deboli
UnitedWinnersLaserCo. Automazione co di cheng dello ze di Shenzhen., srl.
Nome di schedario: caratteristica tecnica del numero di archivio dell'attrezzatura della saldatura a laser del chiodo di sigillamento: **** di Z1XY- - **** 2017 - numero di versione 0*: V1.0
Sei linee separate
4,5 un anello di arresto devono essere messi fuori del commutatore dell'arresto di emergenza per prevenire danni to il personale o i materiali causati dalla collisione accidentale;
4,6 se l'apertura o il closing della parte mobile dell'attrezzatura richiede la manutenzione manuale, un controllo di accesso deve essere messo;
4,7 la scatola e la conduttura elettriche saranno protetti da corrosione. Il dispositivo del filtro a depressione sarà installato all'entrata di vuoto per impedire il liquido corrosivo entrare nel sistema di vuoto;
4,8 la progettazione di tutte le parti si conformeranno al principio uomo macchina dell'operazione, all'aspetto ordinato e generoso. Il testo ed il colore identificano trasparente incolore «del tubo a vuoto» -, «pressione»
«- il blu dentro ed annerisce fuori,» tubo ad alta pressione «- rosso per le parti dell'attrezzatura, interfaccia del tubo;
4,9 lo SpA o il ipc fornito di attrezzatura ha modulo di comunicazione con il touch screen di colore e del sistema esterno. L'interfaccia di comunicazione deve essere fornita di porta Ethernet
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
