Lo SpA controlla la macchina della prova di tenuta dello spettrometro di massa dell'elio una garanzia da 1 anno
1. Descrizione sommaria della macchina di rilevazione di perdita
La macchina è adatta a rilevazione di perdita della batteria quadrata delle coperture d'acciaio caricata con il gas di pressione positiva 0.1mpa.
2.1. Questa attrezzatura è nell'aria (azoto) per provare a medium, ad alloggio di guarnizione dell'iniezione dell'aria (azoto) (quali alluminio, la saldatura d'acciaio delle coperture della batteria, le coperture di plastica della batteria dello stampaggio ad iniezione) ed a cavità standard, per raggiungere la pressione dell'insieme, per tenere certo tempo, l'equilibrio di pressione, i sensori di pressione differenziale di precisione, la prova di tempo, la misura dei sensori di pressione differenziale il livello della nave ed ha controllato la differenza di pressione del prodotto nel sistema ermetico, in base a giudicare la qualità di sigillatura del dispositivo del tipo di tenaglia delle coperture.
2.2. Flusso di lavoro: preparazione -- pressione -- equilibrio -- prova -- scarico -- determinazione.
2.3. Spinga manualmente la batteria caldo-fusa nella posizione di posizionamento, blocchi il cilindro e blocchi la batteria ed il sensore individua l'elettricità
Dopo lo stagno, premi la batteria; Comprima la bocca di sigillamento, sigilli la batteria ed inizi la rilevazione di inflazione.
2.4. Una batteria è premuta da una persona e la batteria è collaudata dallo strumento di prova. Dopo la prova, la batteria è eliminata manualmente.
2.5. Batteria dopo la saldatura per fusione calda: lunghezza: 240mm, larghezza: 110mm, spessore: 40mm.
2.6. Componenti principali di attrezzatura
| di serie | numero | sistema | costituisce | |
| 1 | Componenti dello scaffale | 1 insieme di | ||
| Ossatura saldata | La lacca che cuoce | 1 | ||
| La base di appoggio |
Fosfatizzazione dell'annerimento dei pezzi d'acciaio
|
1 | ||
| 2 | Individui il sistema di bloccaggio | 1 insieme di | ||
| Individui il meccanismo di pressione | 1 | |||
| cilindro | SMC | 2 | ||
| 3 | Sistema di pressione della batteria | 1 insieme di | ||
| Meccanismo di pressione della batteria | 1 | |||
| cilindro | SMC | 1 | ||
| 4 | Strumento di prova | 1 insieme di | ||
| 5 | Sistema di controllo | 1 insieme di | ||
| SpA | Kunlun | 1 | ||
| Touch screen | Kunlun | 1 |
2.7. Parametri tecnici dell'attrezzatura
| specificationsproject | ZBCA09A-00 | |
| Parametri tecnici | Efficienza (PPM) | 1 |
| Gamma della scala | 0 - mpa 1,0 | |
| La risoluzione del | 1 PA o 0,001 ml/min | |
| Manifestazioni della curva | curva di Del tempo perdita | |
| Accuratezza del controllo della temperatura | +/-1℃ | |
| Sistema appiattito dell'aria | La fonte di aria fornita fa festa la a | |
| Potere totale (chilowatt) | 0.6kw | |
| Potere di funzionamento normale (chilowatt) | 0.5kw | |

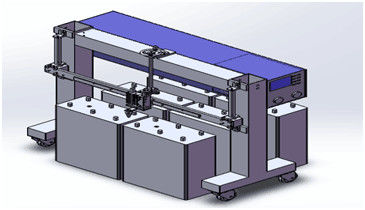

2.8. Vista del profilo del dispositivo
2.9. Descrizione delle componenti principali dell'attrezzatura
posizionamento e sistema di bloccaggio della batteria 2.9.1: disponga manualmente la batteria sulla piattaforma di posizionamento mobile, muova il cilindro di posizionamento posteriore in avanti per comprimere la batteria e regoli il meccanismo di posizionamento anteriore secondo la dimensione della batteria.
impianto di pressurizzazione delle coperture di 2.9.2 batterie: dopo la pressatura del commutatore di inizio, il meccanismo di posizionamento gonfiabile comprimerà, la testa molle della gomma automaticamente sigillerà il foro della batteria, lo strumento di prova sarà avviato e gonfiato e la pressione sarà cambiata nei limiti del tempo richiesto secondo la pressione d'aria dell'insieme. (il tempo caricantesi e la dimensione caricantesi possono essere fissati secondo il volume della batteria.) dovuto i modelli differenti della batteria, le dimensioni esterne di ogni batteria cambieranno diversamente, così là sono viti di adeguamento ed adeguamento t tipo sul blocchetto del sostegno, può cambiare rapidamente e convenientemente larghezza ed altezza differenti, in modo da raggiungere i tipi differenti di batterie. Il cilindro è compresso al foro di aria della batteria e la batteria è caricata nello strumento di prova per controllare se la batteria sta colando l'aria. (questa parte del meccanismo può essere registrata secondo la forma della dimensione della batteria, adatta per ottenere i vari tipi di rilevazioni della batteria, l'adeguamento è conveniente e semplice.)
2.9.3. Strumento della prova: questo strumento della prova è un metodo di prova che inietta la pressione dell'aria nell'articolo di prova (pezzo in lavorazione) e nelle misure il cambiamento della sua pressione interna individuare se c'è perdita. Il prodotto della prova in primo luogo è iniettato con aria pressurizzata. Il gas poi è interrotto e un sensore sensibile (DPS) di pressione differenziale è utilizzato per misurare il cambiamento interno di pressione causato tramite la perdita, cioè, la pressione differenziale fra la prova e la norma.
2.9.4. Sistema dello scaffale: la struttura quadrata della saldatura del passaggio 120120, pittura di superficie di cottura, il colore principale dell'aspetto dell'attrezzatura è (ferro) colore blu leggero gsb05-1426-2001 8 PB07. La base di appoggio è fatta dell'acciaio inossidabile dello specchio ed altre parti sono placcate con l'acciaio A3.
2.9.5. Sistema di controllo: la macchina sarà fornita di un piatto elettrico, del commutatore di perdita, dell'alimentazione elettrica della stabilità di CC e di altre componenti di circuito principale, i relè di controllo, dispositivi di controllo dell'elettrovalvola a solenoide ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. Il relè USA il omron. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
