| NO. |
composizione nel sistema |
Configurazione di sistema |
Quantità |
| 1 |
Sistema dello scaffale |
|
1 insieme |
| Struttura di saldatura della struttura del quadrato |
1 |
| Substrato (placcatura del piatto d'acciaio) |
2 |
| 2 |
Sistema caricantesi della batteria |
|
1 insieme |
| Recipiente materiale |
1 |
| Vassoio di separazione |
1 |
| Meccanismo cambiante materiale della scatola materiale |
1 |
| Meccanismo del nastro trasportatore |
1 |
| Meccanismo di sollevamento della batteria |
1 |
| 3 |
Servo sistema di separazione |
|
1 insieme |
| Servo sistema del controllo motorio |
1 |
| Tazza di aspirazione della batteria |
1 |
| Cilindro |
10 |
| Guida lineare |
1 |
| Batteria che individua blocco |
1 |
| 4 |
automatico checkout il sistema |
|
1 |
| |
Meccanismo di rilevazione della sonda |
30 |
| |
Tester di resistenza interna di tensione della batteria (Kaya Hioki 3560, Giappone) |
2 |
| 5 |
Sistema di soppressione automatico |
|
1 |
| |
Separazione della rivista |
1 |
| |
Meccanismo di distribuzione materiale |
1 |
| 6 |
Sistema di cellulare della gru a benna |
|
1 |
| |
Servo meccanismo di controllo motorio |
1 |
| |
Meccanismo della vite della palla |
1 |
| |
Pressione del meccanismo |
1 |
| 7 |
Sistema operativo |
|
1 insieme |
| |
Monitor |
1 |
| |
IPC |
1 |
| 8 |
Sistema di controllo |
|
1 insieme |
| |
SpA |
1 |
3. Specifiche meccaniche

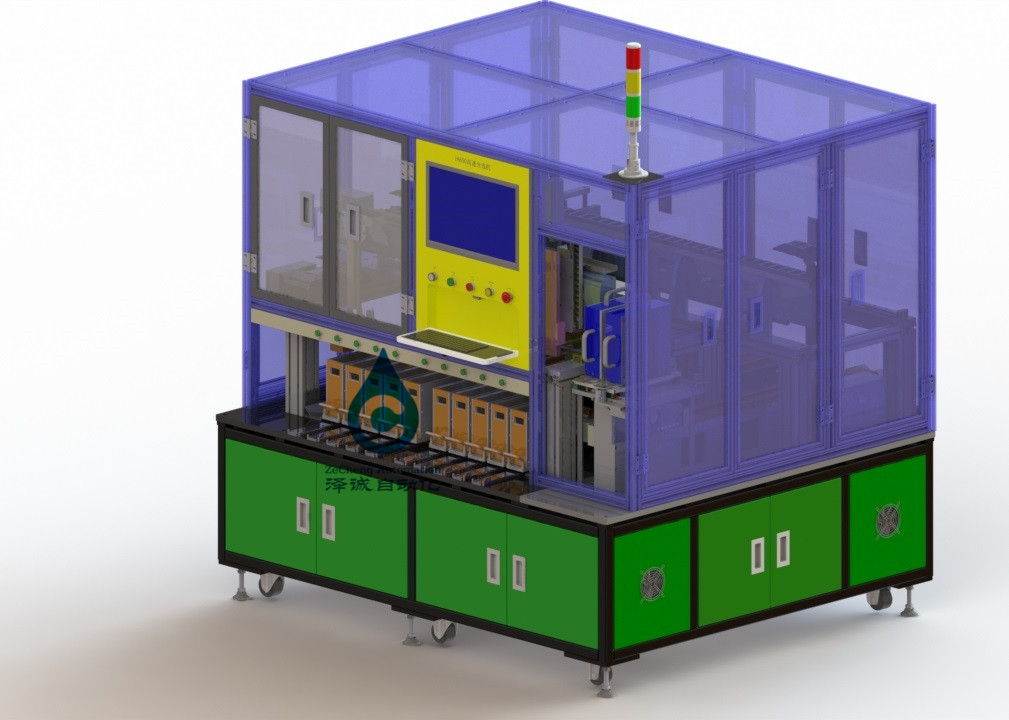

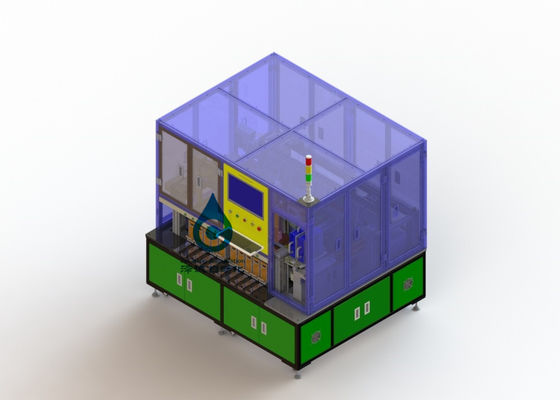

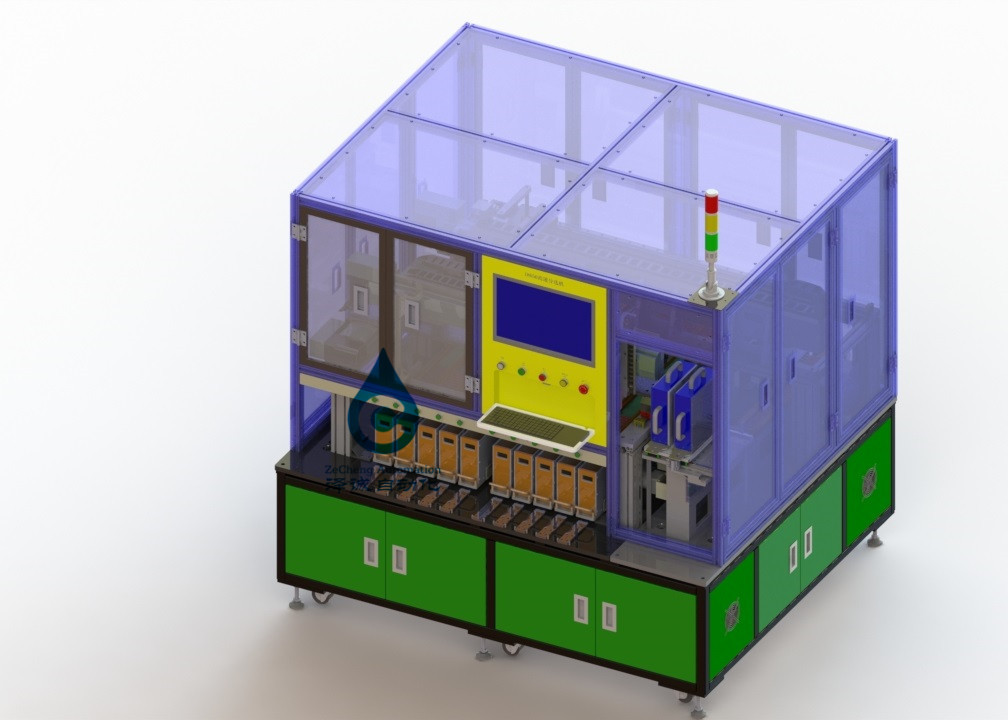

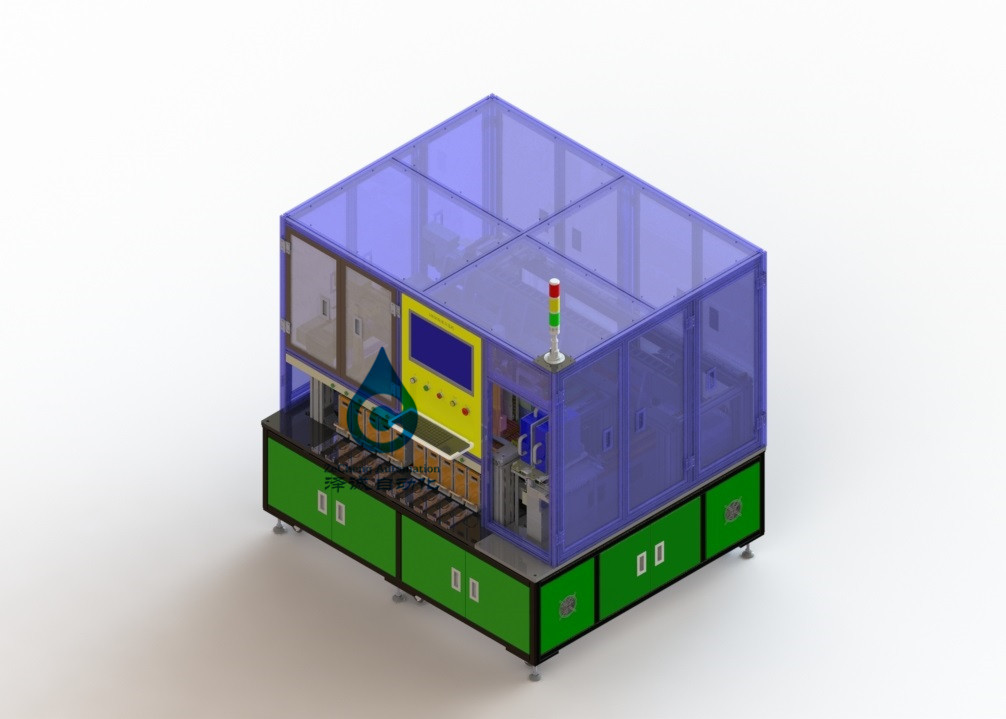

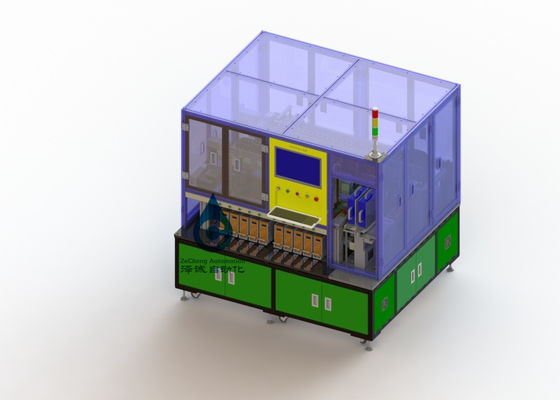

Componenti principali dell'attrezzatura: l'attrezzatura consiste di un sistema d'alimentazione, di un ordinamento automatico, di una stazione automatica di rilevazione, di un manipolatore di separazione, di un meccanismo di scarico automatico (10 posizioni), di un manipolatore di carico, di una scatola di ricezione materiale e di un sistema di controllo.
3,1 sistema d'alimentazione automatico
In questo processo, l'intera batteria è disposta manualmente nella stazione di carico, il piatto inferiore è aperto tirato, la piattaforma girevole gira automaticamente, la batteria è selezionata al nastro trasportatore attraverso la piattaforma girevole, il nastro trasportatore gira e la batteria è trasportata alla posizione di misurazione della batteria.
3,2 servo sistema di trasporto e di separazione
Il manipolatore del servomotore guida le batterie collaudate per entrare e mettere le batterie nelle piste differenti rispettivamente secondo i risultati di misura. La batteria è afferrata nel blocchetto di posizionamento da aspirazione. Quando la batteria raggiunge la posizione corrispondente, la bombola ritira e mette la batteria nella pista di separazione corrispondente.
3,3 sistema di rilevamento automatico
La posizione di rilevazione individua automaticamente la resistenza interna o la tensione della batteria e la batteria è in uno stato statico durante la rilevazione. Le sonde di rilevazione sono quattro aghi, due per rilevazione di tensione e due per rilevazione della resistenza.
3,4 ordinamento automatico e sistema di trasporto (10 canali)
Secondo i risultati di rilevazione, le batterie sono classificate in 10 situazioni. Dopo che il servo manipolatore di trasporto mette le batterie nell'ingranaggio corrispondente, il nastro trasportatore sistema automaticamente le batterie. Quando il numero delle batterie raggiunge 10, il sensore individua le batterie e dà un segnale ed il manipolatore d'imballaggio afferra automaticamente le batterie e le imballa.
3,5 sistema di manipolazione d'imballaggio: Dopo che il sensore individua che il numero delle batterie nel canale di separazione raggiunge la quantità, il manipolatore afferrerà automaticamente le batterie e le metterà nei recipienti corrispondenti.
3,6 la durata dell'ago della prova è più di 300.000 volte. (e ricordi a automaticamente per sostituire la sonda);
Il tester di tensione della resistenza interna del sistema è un prodotto selezionato (cliente può specificare).
3,7 ricevere il sistema della scatola
L'attrezzatura è fornita di 10 insiemi delle scatole di ricezione materiali, di cui ciascuno possono essere prese esclusivamente e disposte ed il sensore individua la presenza o l'assenza di scatole materiali.
3,8 sistema operativo
Può essere azionato con un'esposizione. Il pannello dell'operazione è fornito della partenza, dell'arresto di emergenza, dell'interruttore di accensione, ecc. Lo schermo di visualizzazione del computer visualizza i dati della base di dati.
pannello di controllo 3,9
La macchina internamente è fornita di un bordo elettrico indipendente ed internamente è fornita delle componenti di circuito principale quale un commutatore di perdita, un'alimentazione elettrica stabile di CC e simili, SpA per controllo, i relè, dispositivi di controllo di controllo motorio e simili. Il collegamento con l'esterno sarà fatto dai connettori e dai blocchetti terminali. Il soffitto del cavo elettrico è perforato. I cavi ed i tubi di aria fra l'altra attrezzatura saranno fissati e convogliati al divisorio più basso.
impegno 4.Cooperation
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
