Bicicletta elettrica di Ion Battery Production Line For del litio 25KW
1, fondo e stati dell'implementazione di progetto
1,1 fondo di implementazione di progetto
Il partito A ha bisogno dei collegamenti d'imballaggio della batteria elettrica della bicicletta. Questa linea di produzione è applicabile alla produzione del pacchetto elettrico della batteria al litio 48V30AH della bicicletta 18650. La linea di produzione ha circa 3 progettisti e la capacità di produzione può soddisfare le richieste di montaggio più di 6.000 - 6.500 qualificati 18650 moduli delle cellule in un'ora. La linea di produzione è compatibile con la produzione dei moduli fino a 300*260mm delle cellule.
1,2 termini per l'implementazione di progetto
L'implementazione di progetto deve riempire le seguenti circostanze:
I materiali dell'assemblaggio del sistema del pacchetto della batteria saranno forniti dal partito A del cliente;
I collegamenti d'imballaggio della batteria nell'alimentazione fornita dal partito A, più di 10 chilowatt del cliente;
La fonte di aria d'imballaggio dell'assunzione e dell'essiccazione dei collegamenti della batteria sarà fornita dal cliente e dal partito A, sopra 0.5m3/h.
Requisiti ambientali della pianta standard del partito A:
Elettrostatico a terra dell'officina: ≤10 al potere di 8;
Trattamento antistatico dell'officina: debba fare il trattamento antistatico professionale, l'attrezzatura che collega e che collega elettrostatico separato
Grado antipolvere dell'officina: 1 milione (ambiente generale);
Ambiente dell'officina: temperatura 0~45℃, umidità 20%~60%;
Requisiti di fonte di aria: pressione di entrata > 0.7MPa, temperatura del punto di rugiada <5>
Linea di produzione alimentazione elettrica: AC380V±10% a cinque vie trifase; Frequenza: 50Hz;
L'alimentazione elettrica ricevuta fornirà la messa a terra affidabile;
Spessore del cemento del pavimento (uso dei bulloni fissi): 300mm
Efficace altezza del pavimento: superiore a 4 metri
Planarità al suolo: 2m±2mm
2. Portata dell'implementazione di progetto
2,1 collegamenti d'imballaggio della batteria elettrica della bicicletta per incontrare i requisiti ed i tipi di pacchetti della batteria:
2.1.1 informazioni del pacchetto della batteria:
Diagramma del profilo del pacchetto della batteria di 2.1.1.1
C'è nessun
batterie di 2.1.1.2
1) Tipo delle cellule: 18650; Dimensione delle cellule: Φ 17,8 ~ 18,5 millimetri; Altezza 64.8~65.4 millimetri;
2) Metodo d'alimentazione: manualmente carico la cellula nel contenitore materiale di cellule;
fette ditrasporto di 2.1.1.3
1) Forma del trasportatore corrente: timbratura del chip del ramo;
2) Spessore del trasportatore corrente: 0.15mm - 0.25mm;
copertura di 2.1.1.4 su e giù
1) Dimensione massima: 300mm×400mm
2) Numero delle cellule: ≤100
Nota:
1.) se il partito A deve produrre altri pacchetti della batteria (all'interno dell'intervallo di grandezza dei pacchetti della batteria espressi in questo accordo), il partito A regolerà la lavorazione con utensili relativa all'imballaggio della batteria ed ai collegamenti delle biciclette elettriche & la farà e sostituirà e regolerà i parametri di attrezzatura pertinente;
2.) se il pacchetto della batteria deve essere prodotto oltre la gamma di parametri del pacchetto della batteria specificati in questo accordo, entrambi i partiti negozieranno esclusivamente.
3.) poichè il partito A decide il prodotto quando firma questo accordo, la modifica del piano dovuto i cambiamenti di processo del prodotto dopo la firma del questo accordo sarà conforme al negoziato separato di affari fra i due partiti;
2.1.2 fabbisogni di materiali dell'imballaggio e dei collegamenti elettrici della batteria della bicicletta:
Requisiti materiali di codice a barre di 2.1.2.1:
Tipo del codice a barre: codice bidimensionale o codice unidimensionale;
Il codice a barre deve essere chiaro e facile da leggere. Il codice a barre sarà stampato ed incollato su carta e la posizione d'incollatura aderirà alle disposizioni dell'accordo.
2,2 progettazione d'imballaggio dei collegamenti della batteria elettrica della bicicletta. Tipo di pacchetto della batteria per la fabbricazione e l'accettazione:
2) Peso del modulo: ≤15kg
3) Peso del PACCHETTO: ≤30kg
4) Peso delle coperture superiori e più basse: ≤30kg

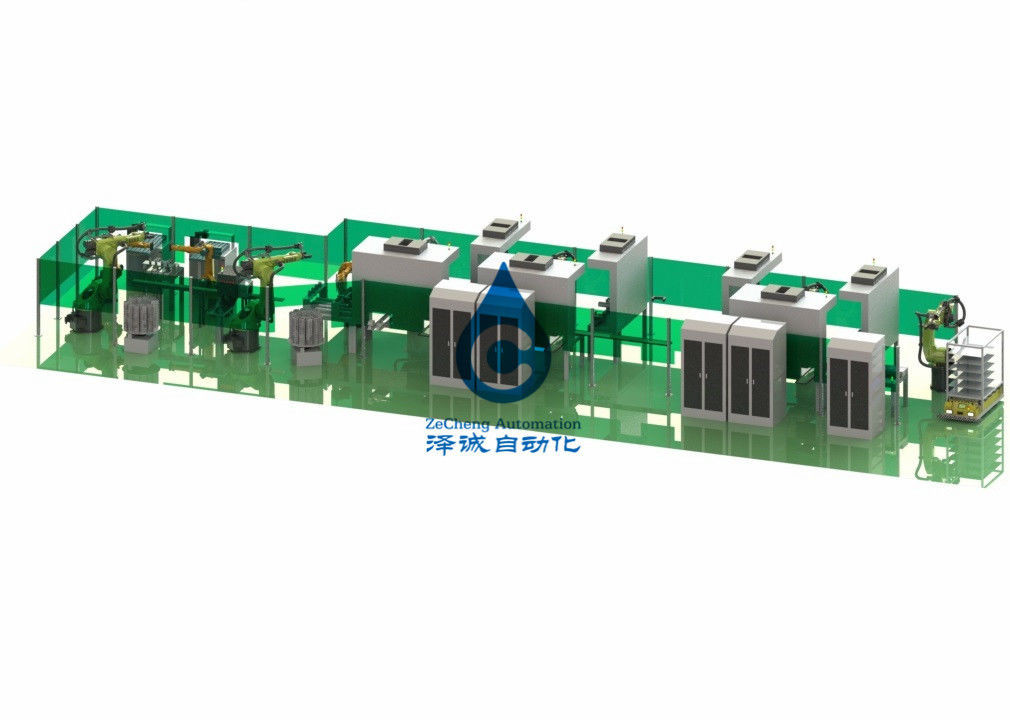

2.4.1 disposizione d'imballaggio dei collegamenti della batteria elettrica della bicicletta:
La dimensione richiesta della linea corpo è L25 la m. ×W5 la m. ×H2.5 m.
1) Campo di applicazione:
Dimensione del modulo: L 200 (±20) * W 200 (±20) * H 300 (±20) millimetro
Dimensione del pacchetto: L 200 (±20) * W 200 (±20) * H 300 (±20) millimetro
Peso del pacchetto: W: 30Kg
2) Capacità di progettazione: 500 pacchetti di progettazione sono redatti ogni giorno
Nota: L'efficienza di produzione della stazione di operatore dipende da competenza del personale e dall'assegnazione del personale della stazione.
3) Dimensione di area: L25000mm*W5000mm*H2500mm
Nota: 1. Questa dimensione di area comprende l'area di disposizione dell'attrezzatura ma non include il personale. Dimensioni materiali del passaggio.
2. La dimensione reale della linea corpo è conforme alla progettazione
4) Configurazione dell'operatore: circa 3 persone
5) Il primo tasso del passo di prodotti dell'attrezzatura: ≥99% (nota: i difetti causati tramite i materiali e l'omissione anormali degli operatori funzionare secondo il processo standard non sono inclusi)
6) Tasso di produzione: 98% (nota: la sola attrezzatura anormale stessa è inclusa)
7) Requisiti di potere: linea di produzione alimentazione elettrica: AC380V±10% a cinque vie trifase; Frequenza: 50Hz; L'alimentazione elettrica ricevuta fornirà la messa a terra affidabile;
8) Tasso di potere: 15KW (ad esclusione dell'attrezzatura di prova)
9) Fonte di aria: pressione d'aria: sopra 0.7Mpa, capacità dello scarico: 20L/min
