1. Panoramica e requisiti generali

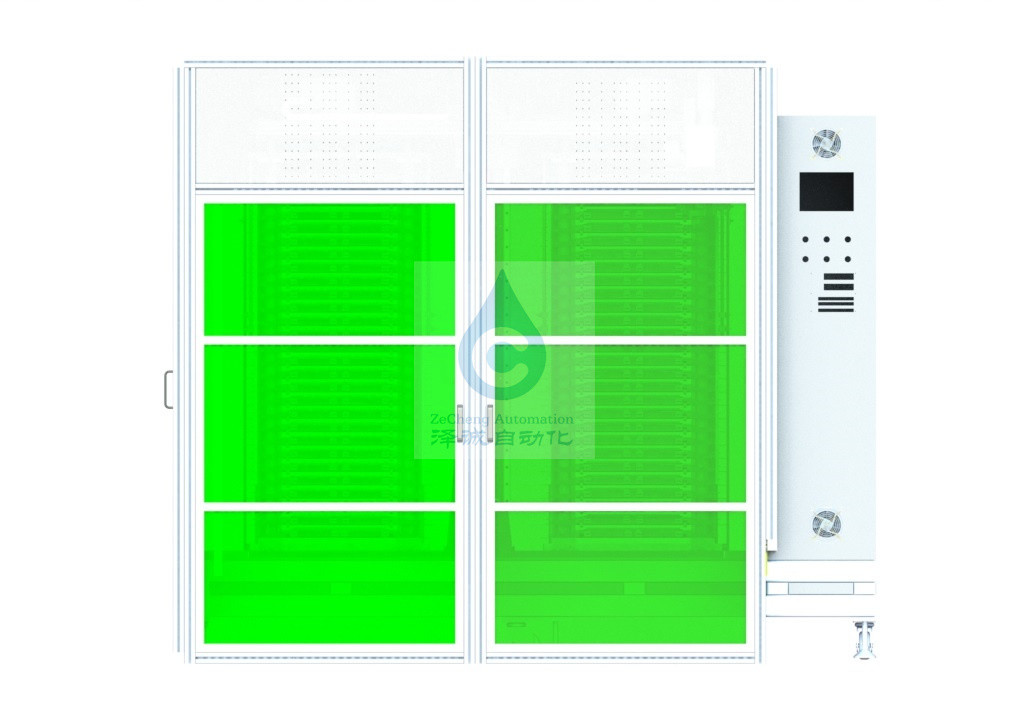

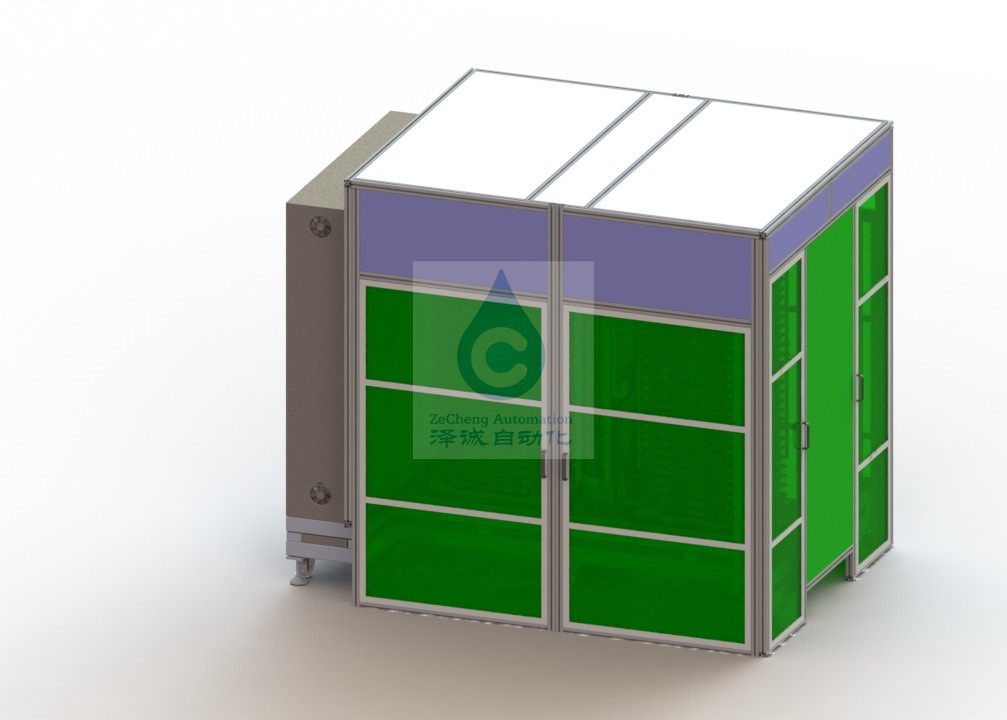

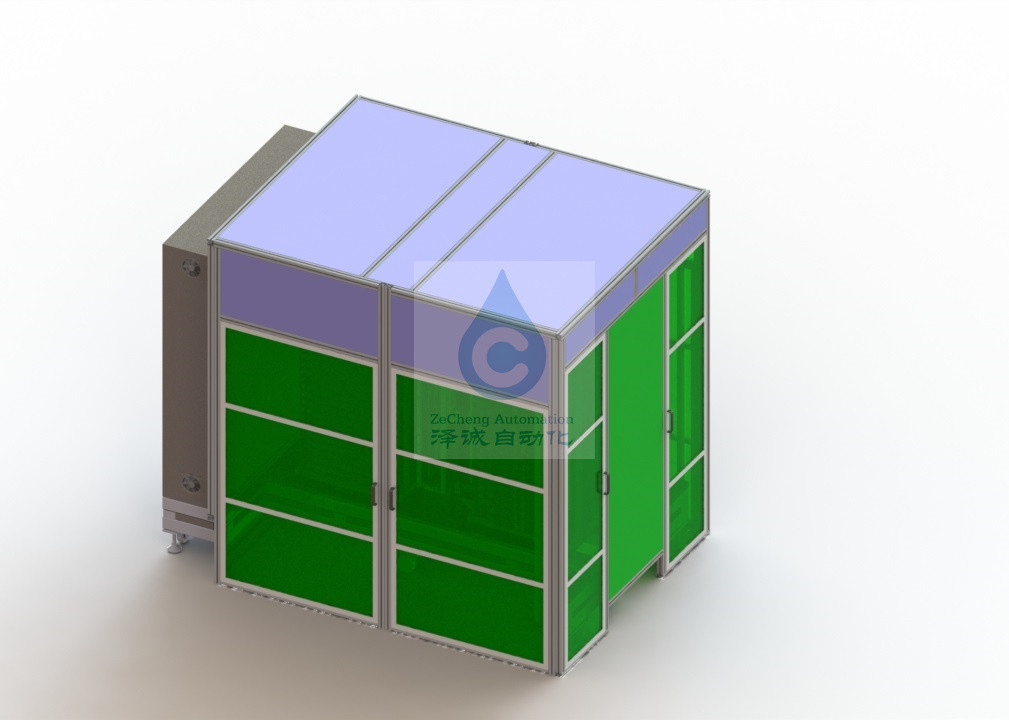

L'invecchiamento è un processo importante della batteria dopo l'iniezione, che direttamente colpisce la consistenza della resistenza e della tensione della batteria. Il sistema invecchiante è composto insieme di gabinetto invecchiante e gabinetto di scarico, sia lavoro, per controllo automatico (controllo di singolo punto), compresi il materiale manuale di caricamento di codice, riscaldamento invecchiante che scarico della prova, invecchiare di tensione di processo costante del controllo della pressione, invecchiare della temperatura costante, termosaldatura invecchiante di vuoto, ciclo invecchiante di punto, caricarsi e scarico (corrente compresa di tensione e rilevazione di temperatura), selezione delle cellule, invecchiante il codice materiale artificiale che pesano, il sistema dati ed altre funzioni.
Ogni gabinetto invecchiante richiede almeno l'operazione di 200 cellule, il periodo di sigillatura termico di vuoto vistoso dello scarico di ogni cellula non supererà 10s ed il periodo totale di 200 cellule non supererà 20min. L'attrezzatura ha la funzione della registrazione e di visualizzazione le informazioni di produzione di processo e dei parametri di processo corrispondenti come pesatura i dati, i dati di tensione, i dati della temperatura e dei dati della saldatura a caldo di vuoto, per stabilire l'inseguimento di dati.
Il gabinetto di scarico include il gabinetto di scarico di produzione ed il gabinetto difficile di scarico. Il gabinetto di scarico di produzione (4 unità) è collegato al gabinetto invecchiante per completare la rilevazione di tensione e la registrazione dell'invecchiamento e selezione e la registrazione della prova di scarico e del carico; il gabinetto di scarico della prova (5 unità) è utilizzato per rilevazione di scarico e della tassa e la registrazione delle cellule finite.
2. Funzione dell'attrezzatura
1) Il gabinetto invecchiante pricipalmente comprende le funzioni di caricamento manuale di codice di esplorazione, il riscaldamento invecchiante, la prova invecchiante di tensione, lo scarico invecchiante dell'occhio, la termosaldatura invecchiante di vuoto, ciclo invecchiante di punto, invecchiando la prova del carico di processo e di scarico, l'esame materiale manuale che caricano dopo l'invecchiamento, il sistema dati, ecc.
2) L'annotazione e l'esposizione il numero materiale ricevuto, parametri di processo, stato di processo dell'attrezzatura ed altre informazioni in tempo reale, istituiscono un sistema di tracciamento di dati di qualità e possono visualizzare lo stato di processo in tempo reale.
3) Abbia un carro armato del filtro a depressione per filtrare l'elettrolito di assorbimento.
4) Ogni punto di procedura può essere automaticamente e manuale indipendente.
5) Allo stesso tempo, l'attrezzatura ha capacità anormale indipendente del trattamento di tensione delle cellule e dell'allarme e di emergenza della temperatura.
3. Composizione nell'attrezzatura
La composizione principale del sistema è indicata nella seguente tavola.
| La tabella 1 pricipalmente comprende | ||||
| numero di ordine | nome di dispositivo | specificazione | specificazione | Requisiti tecnici principali |
| 1 | Gabinetto invecchiante | Presize nella saldatura a caldo dello scarico | 1 台 | ±1℃. |
| 2 | Gabinetto di scarico | Tassa e scarico durante il processo invecchiante | 1 台 | 5V, 5A. |
| 3 | Gabinetto di scarico | Tassa e scarico dopo essere invecchiato | 1 台 | 5V/5A. |
indicatori di efficacia 4.Technical
4,1, gabinetto invecchiante
4.1.1 materiale sul gabinetto invecchiante

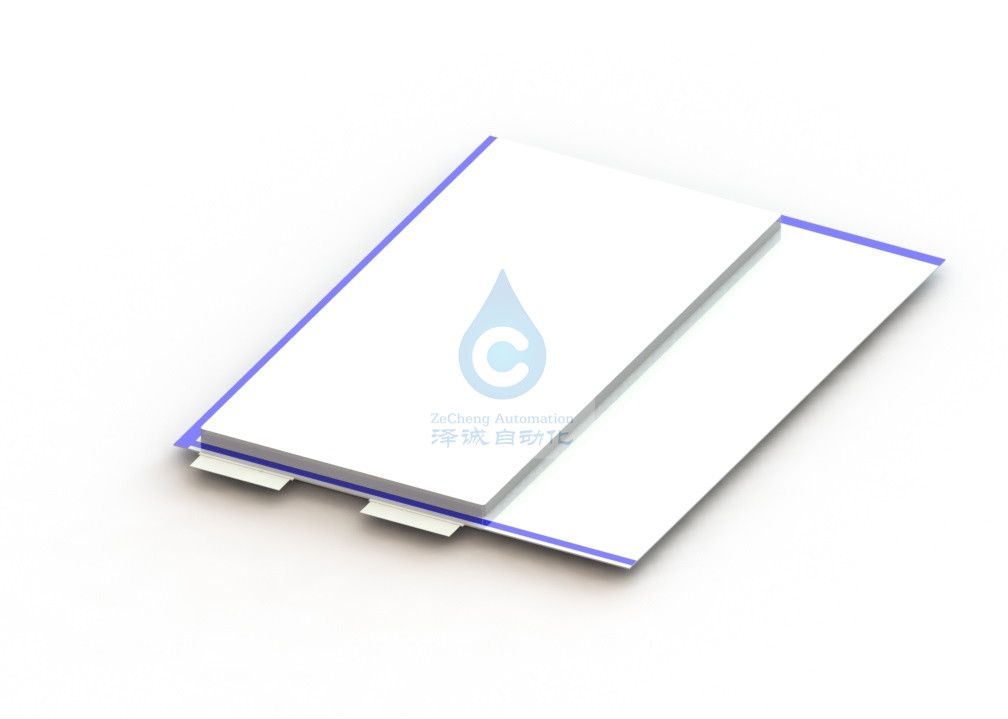

1) La scatola di carico artificiale, la cellula è l'airbag su (l'airbag ha la deformazione e possibilità di piegamento).
2) L'alimentazione manuale, esplora il codice per pesare le cellule e lega i dati con il codice delle cellule uno per uno.

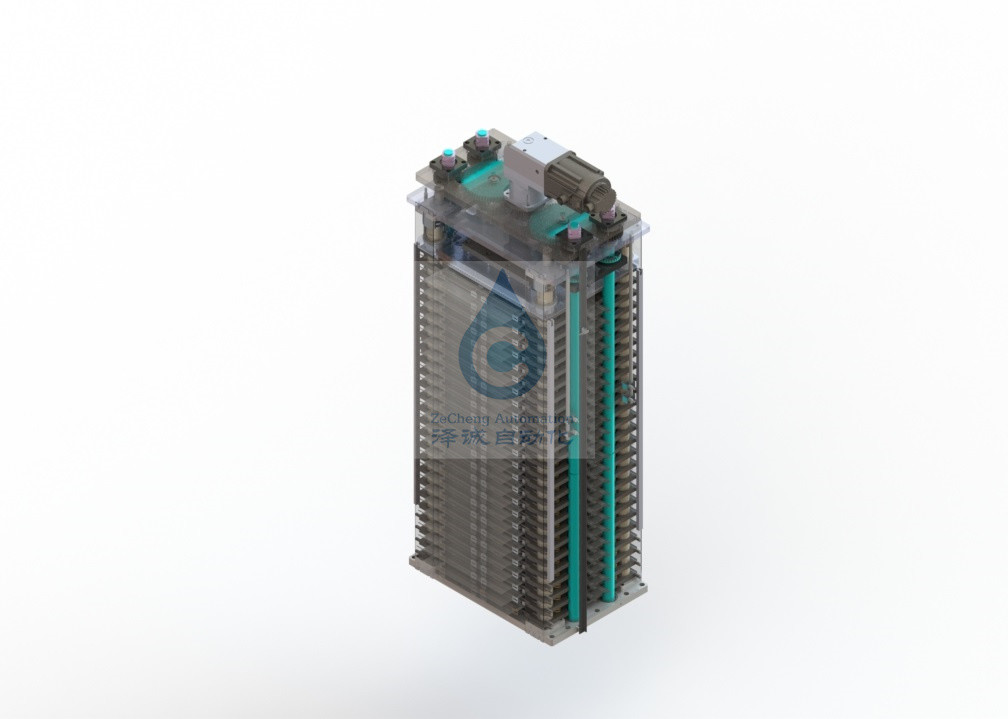

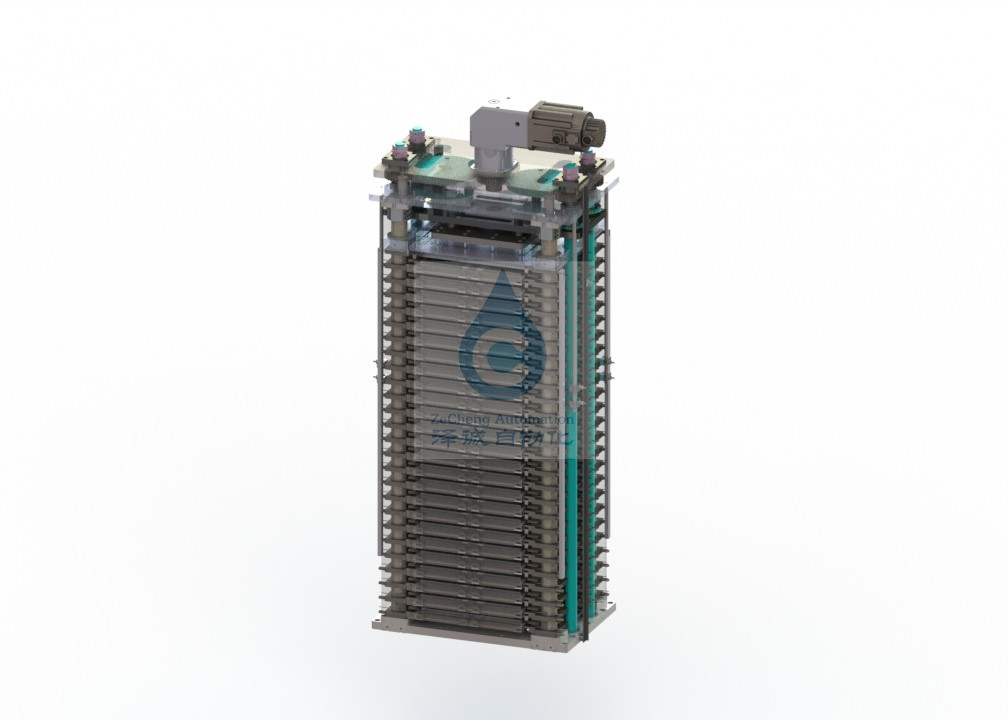

3) La cellula è messa manualmente nel morsetto invecchiante del gabinetto e la posizione di morsetto è limitata al codice delle cellule uno per uno.
4) Il dispositivo invecchiante adotta la progettazione d'imitazione per impedire la dislocazione dei materiali di carico artificiali.
5) Ogni gabinetto invecchiante sarà fornito di 10 insiemi delle scatole materiali superiori e di 10 insiemi delle scatole materiali più basse. Scatola superiore e scatola più bassa compatibile con differenti requisiti materiali di specificazione del centro. Ogni scatola può scaricare niente di meno che 20 cellule (accettate alle cellule di 128mm 145mm)
