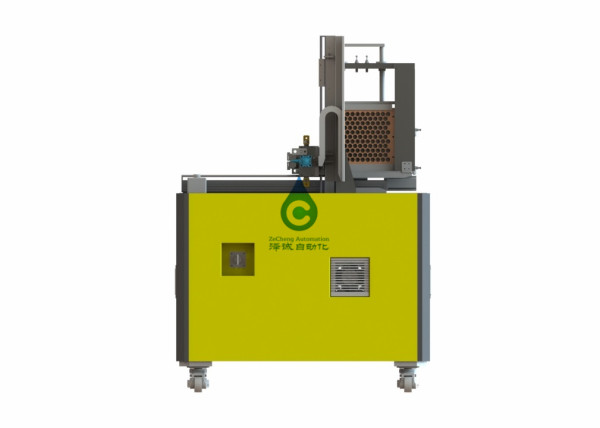

Saldatrice semiautomatica per la batteria cilindrica 0.1-0.3mm
specifiche
3,1 per adattarsi all'oggetto
Dimensione cilindrica delle cellule
| Modello | Diametro (millimetri) | Lunghezza (millimetri) |
| ZQA01B | 18-35 | 50-80 |
3,2 parametri tecnici dell'attrezzatura
|
specifiche Oggetto |
ZPBC02-00 | |
|
技术参数 Parametri tecnici |
Efficienza (PPM) | 30 |
| Nicheli lo spessore di strato (millimetri) | 0.1-0.3 | |
| XTrip (millimetri) | 500 | |
| YTrip (millimetri) | 500 | |
| Corrente di saldatura (A) | 500-5000Adjustable | |
| Tempo di saldatura (spettrografia di massa) | 1-100Adjustable | |
| Sistema dell'aria compressa | fonte 0.4-0.7MPaAir fornita dal partito A | |
| Il potere totale (chilowatt) | 3 | |
| Potere di funzionamento normale (chilowatt) | 2,5 | |
| Profilo (L*W*H) | 1200*1000*1900 | |
3,3, effetto di saldatura
Specifiche meccaniche
4,1 sistema di alloggio dello scaffale
Il dispositivo ha uno scheletro di saldatura stabile ed affidabile. Il substrato è fatto del piatto d'acciaio con uno spessore di 20-25mm e la superficie è placcata.
La copertura esterna adotta la struttura della lamiera sottile e della lega di alluminio, bello e generoso
4,2 sistema di saldatura del dispositivo della batteria cilindrica
La batteria cilindrica è scaricata manualmente al dispositivo di posizionamento per il posizionamento accurato
4.3 sistemi di saldatura della piattaforma
Il servomotore guida la vite della palla per determinare la piattaforma per effettuare il movimento DI X-Y sulla ferrovia di guida lineare precisa ed i perni sulla batteria cilindrica si distribuiscono per saldare.
Il meccanismo di saldatura è simmetrico da entrambi i lati ed è saldato simultaneamente
4,5 il sistema operativo
Operazione del touch screen. Ci sono la partenza, arresto di emergenza, manuale e bottoni automatici
4,6 sistema di controllo
La macchina è installata indipendente con il bordo elettrico, il commutatore interno di perdita, l'alimentazione elettrica della stabilità di CC ed altre componenti di circuito principale, controllo con lo SpA, il relè, dispositivi di controllo di controllo motorio.
Il collegamento con l'esterno sarà fatto per mezzo di connettore e stazione terminale.
Lo SpA adotta il soffitto di Panasonic PLC.The del cavo elettrico è perforato. I cavi e le prese d'aria fra l'altra attrezzatura saranno fissati e convogliati alla parte inferiore
5. Medium di energia
Fornisca prego i seguenti media di energia
alimentazione elettrica 5.1The
1> la fluttuazione 1%One-time<0> di tensione AC220V±10% è meno di 1% in 0.5s
2>frequency 50Hz±1Hz
5.2Air
1>Pressure 0.5Mpa<5kgf>
2>Capacity 10L/min
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
