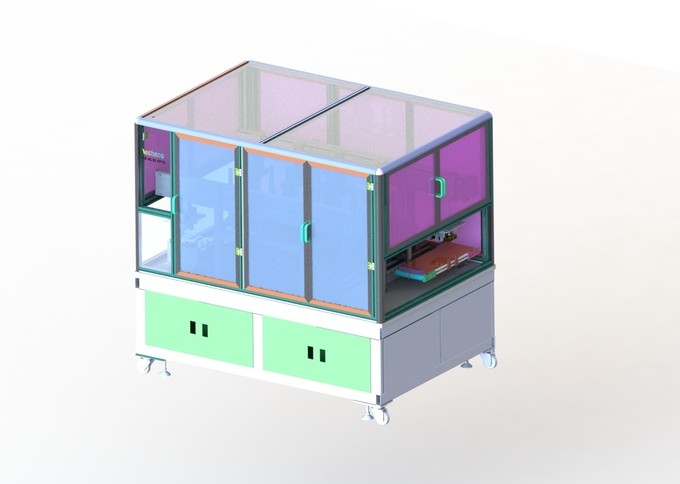

batteria del fosfato del ferro di Ion Battery Production Equipment For del litio della pressa a caldo di 4 stazioni
una panoramica di 1,1 funzioni
La macchina di pressatura a caldo adotta una linea retta tipo di 4 stazioni, pricipalmente compresi alimentazione manuale e lo scarico meccanico, pressatura a caldo automatica, prova del ciao-vaso ed altre funzioni. Il sensore sul posto individua il sollevamento su della batteria dopo che il prodotto esiste e la cellula della laminazione manualmente è afferrata e messa nella stazione di pressatura a caldo. La pressatura a caldo dura secondo il tempo stabilito e la prova del ciao-vaso è effettuata dopo che la pressatura a caldo è finita. Riferisca al piano della disposizione come segue:
introduzione 1,3 delle funzioni principali
1) la linea a un solo strato di logistica è usata per alimentarsi: la macchina di laminazione mette automaticamente una singola batteria in una maschera di logistica ed il manipolatore di trapianto caricantesi afferra la batteria e la mette in un meccanismo di pressatura a caldo;
2) meccanismo di pressatura a caldo: riscaldamento di pressione delle cellule elettriche;
A) pressatura a caldo: pressatura a caldo senza pallet;
B) parallelismo fra le placche a pressione superiori e più basse: ≤±0.05mm;
C) nel corso della pressatura a caldo, ha la funzione di adeguamento della temperatura. La temperatura di pressatura a caldo può essere regolato all'interno dell'immagine della temperatura normale a 130℃. La precisione di adeguamento è 1℃ e l'errore evidente della temperatura è ≤1℃.In il processo di produzione continuo, la temperatura calda di pressione è controllato all'interno di ±3℃;
D) quando il tempo di pressatura a caldo è stepless e regolabile da 0 a 60s, l'accuratezza di tempo è all'interno di ±1%;
E) preriscaldamento del tempo di aumento di temperatura: il tempo in cui gli aumenti di temperatura della superficie della placca a pressione dalla temperatura ambiente a 130℃ è ≤30Min;
F) la pressione delle cellule può essere regolato all'interno della gamma di 3000-5000kgf. Durante il servizio continuo, la deviazione della forza di ogni cellula è all'interno di ±0.5%;
G) trattamento della batteria del anti-bastone per la placca a pressione: il trattamento della batteria del anti-bastone è richiesto per la placca a pressione in contatto con la batteria nuda. Durante il processo di pressatura a caldo, non c'è danno o popolare sulla superficie della batteria;
3) prova del ciao-vaso: effettui la prova del ciao-vaso sotto pressione durante il processo di pressatura a caldo.
A) tensione di prova 0 ~ 1000V regolabile, 0 ~ 1000V regolabile, accuratezza 1V, gamma corrente 0 ~ 10mA, accuratezza corrente 1mA, tempo 0 ~ 999s di tensione di perdita della prova regolabile;
B) il valore corrente ed il valore di tensione possono essere alimentati di nuovo al sistema dello SpA allo stesso tempo per assicurare l'accuratezza di giudizio di cortocircuito. L'attrezzatura ha la funzione di distinzione della NG e dell'APPROVAZIONE;
C) dopo la prova di cortocircuito, il manipolatore di scarico metterà i prodotti incompetenti nell'area residua per il trattamento manuale ed i prodotti qualificati saranno messi nella linea seguente di logistica;
1,4, lista delle configurazioni di dispositivo primarie
| NO. | Nome | Quantità | Unità | Osservazioni |
| 1 | Telaio e copertura | 1 | metta | |
| 2 | Meccanismo superiore della pressa a caldo | 4 | metta | |
| 3 | Su e giù il meccanismo del carico | 2 | metta | |
| 4 | Caldo comprima per muovere la componente | 4 | metta | |
| 5 | Linea del trasportatore | 2 | metta | |
| 6 | Sistema di controllo elettrico | 1 | metta |
2.1.5 attrezzatura parameters1 tecnico. Parametri dell'attrezzatura di base
1) potere totale: ≤50KW;
2) alimentazione elettrica: AC380 V±10% 50HZ, sistema a cinque vie trifase;
3) aria compressa: ≥ 0.5mpa, flusso ≥12m /h di pressione;
4) peso dell'attrezzatura: ≤ 2,0 tonnellate. Carico al suolo: 650kg/㎡;
5) dimensione globale: (lunghezza) 2000* (larghezza) 1400* (altezza) 2200; (per riferimento soltanto, specifico in natura);
6) colore di aspetto: secondo il bordo di colore del partito a;
7) efficienza dell'attrezzatura: 5PPM (efficienza di funzionamento automatico di attrezzatura, a parte altri fattori);
8) il tasso commovente di ≥ 99% dell'attrezzatura;
9) ≥ 98% del rendimento di prodotto;
3. Sistema di controllo elettrico
1) il modulo di posizionamento ed il modulo di IO controllano il movimento dell'asse e del cilindro della macchina. Il sistema è fornito della funzione della anti-mancanza di prontezza per ridurre il danno all'attrezzatura causato dal misoperation del personale.
2) il modulo della porta seriale delle riserve del dispositivo ed interfaccia del modulo di Ethernet, raccoglie le informazioni state necessarie tramite il dispositivo e le riserve la funzione di collegamento a monte e a valle dei dispositivi
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
FAQ
Q1: È voi fabbrica o la società per azioni?
: Siamo fabbrica, con il nostri gruppo di R & S, dipartimento di produzione, dalla saldatrice della batteria, progettazione ecc, disegno, processo, assemblea, commissione e pacchetto e trasporto finali.
Q2: Accettate la personalizzazione?
A2: SÌ. accettiamo la macchina su misura. la nostra forte R & S con esperienza ricca 10+year può fare la personalizzazione.
Q3: Circa il prezzo?
A3: Il prezzo è negoziabile. Può essere cambiato secondo ogni quantità di ordine la vostra anche e configurazione interna del vaglio o saldatura della batteria.
Q4: Circa la consegna?
A4. La saldatrice standard può essere consegnata all'interno di 10days. La macchina su misura dell'assemblea della batteria può essere consegnata all'interno di 40days o negoziabile.
