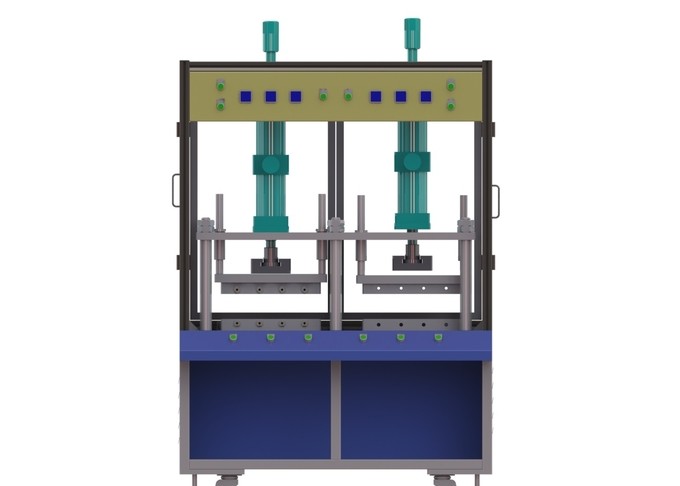

macchina fredda calda della stampa di Ion Battery Making Machine 10KW del litio 15ppm

15ppm litio Ion Battery Making Machine Hot e stampa fredda dopo la bobina

1. La macchina del introductionThe dell'attrezzatura pricipalmente è utilizzata per la pressatura a caldo della cellula arrotolata o di precedente cellula per assicurare lo spessore uniforme del     cellula. La temperatura di pressatura a caldo può essere regolato. Cilindro liquido aero- del ripetitore di pressione, dimensione di pressione regolabile.

• caratteristiche-- sei batterie a un solo strato possono essere premute allo stesso tempo. La pressione può essere regolato. La pressione massima della sovralimentazione gassosa-liquida è 3T.
• alta efficienza: doppia stazione, una batteria a un solo strato in stampa pressa a caldo, una batteria a un solo strato della stazione di due stazioni in press.15 freddo PCS/min (l'efficienza specifica è determinata secondo il tempo di pressatura fredda e di pressatura a caldo)
• costi di gestione bassi

Questo grado dell'attrezzatura di automazione dell'attrezzatura è l'alta, operazione manuale è semplice, un lavoratore può fare funzionare 1 attrezzatura allo stesso tempo.

• Funzioni e parametri del dispositivo
  • tasso qualificato di prodotti dell'attrezzatura: 99%
  • capacità/velocità dell'attrezzatura: 15PPM (dimensione delle cellule: 53*85, pressatura a caldo per 3 minuti, fare pressione freddo per 1 minuto)
  • incidenza guasti dell'attrezzatura: ≤5% (guasto causato da attrezzatura sola)
  • la temperatura termica del controllo della pressione è 80° e la gamma di precisione è ±5%;
  • materiale elettrico: tensione AC220±10%, potere 10KW
  • aria compressa: 0.6mpa
  • efficace area di pressatura a caldo: 400X400 massimo,
  • peso: il rapporto del peso totale di 1000Kg all'area portante è ≤500kg/M2 ed il peso dell'attrezzatura supera il carico di pavimento di 500kg/M2. Le misure necessarie della protezione saranno approntate;
  • l'intera macchina è fornita di rivestimento protettivo della polvere, il rivestimento protettivo è lega di alluminio con la struttura del plexiglass e la superficie di funzionamento è fornita della porta del plexiglass;

la buona prestazione ergonomica 2,10 dovrebbe essere raggiunta nella progettazione di macchina;

3, la macchina fredda calda automatica della stampa del pressThe della batteria saranno disposti nell'amplificatore per mezzo di presa artificiale messa sullo scaffale delle batterie nel dispositivo di pressatura a caldo rispettivamente, due insiemi del dispositivo di pressatura a caldo, possono implementare la batteria multipla allo stesso tempo della pressatura a caldo, pressatura a caldo quando la forza del modo liquido di controllo del cilindro del gas controllare la pressione termica e realizzare le batterie sul per unità di superficie della pressatura a caldo, la temperatura di pressatura a caldo è ° 80, il controllo della temperatura dal modo di riscaldamento elettrico; Dopo l'estremità della pressa a caldo, abbassi manualmente la batteria nella scatola caricantesi. Flusso di operazione dell'attrezzatura; Linea artificiale (o automatica vassoio automatico della batteria di flusso) metterà una batteria dell'automobile a questa attrezzatura nell'area impilata materiale - > la batteria messa artificiale nella pressatura a caldo ad una posizione sul calore caldo della lastra allo stesso tempo, l'essere umano sarà 2 che la posizione della batteria è messa sul vassoio, alla stazione 2 fredda - dopo il completamento della pressatura a caldo le batterie artificiali saranno prese giù nel recipiente.

4, composizione nell'attrezzatura

4. MediumPlease di energia fornire il seguente medium di energia

alimentazione elettrica 4,1

1) cambiamento istantaneo del counterphase di tensione AC220V± 10%

2, frequenza 50 hertz + 1 hertz

aria 4,2

1) pressione 0.5mpa 5kgf/cm2

2) capacità: 501/min

5. Il dispositivo ambientale del conditionsThe può funzionare senza barriera nelle seguenti condizioni ambientali.

temperatura di operazione di 5,1 temperature: temperatura 5-35℃Storage: 0-40℃

5.2. Umidità 30-80% ma nessuna condensazione.

5.3. La pulizia ambientale non sarà più bassa di 100.000;

5,4 là non sono gas corrosivo, liquido o gas esplosivo sul sito
