Linea di produzione automatica della batteria del telefono cellulare del litio del dispositivo d'avviamento dello SpA
Linea di produzione automatica della batteria del telefono cellulare di produzione della batteria al litio del dispositivo d'avviamento
Batteria automatica del dispositivo d'avviamento, batteria del telefono cellulare, pila secondaria di immagazzinamento dell'energia, attrezzatura di produzione automatica
Linea di produzione della batteria al litio del I.:

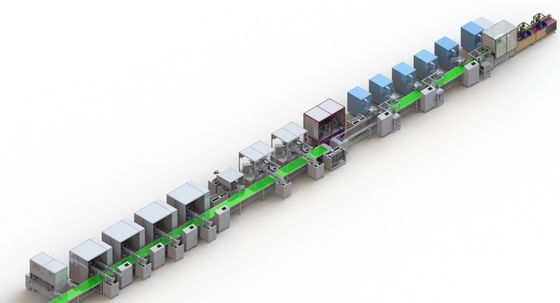

1. Linea di produzione automatica della batteria di alluminio
1.1. Requisiti di progettazione di attrezzatura completa di produzione dell'Accumulatore litio-ione
I requisiti di 1.1.1 capacità di produzione:
| NO. | Requisito di capacità (al minuto solo) | Ore/giorno di lavoro |
| 1 | 6PPM | 20hours |
1.1.2. L'intera linea è produzione completamente automatica e tutte le stazioni realizzano l'alimentazione e lo scarico automatici del manipolatore.
1.1.3. Caratteristiche:
alimentazione automatica di 1.1.3.1, pesatura automatica, filtraggio automatico della polvere di ferro, mescolanza automatica e mescolarsi, per raggiungere produzione senza polvere.
alimentazione automatica della pasta del rivestimento di 1.1.3.2, rivestimento automatico, cottura.
1.1.3.3. Taglio e laminazione della muffa dell'hardware con l'alta velocità.
processo della laminazione di 1.1.3.4.

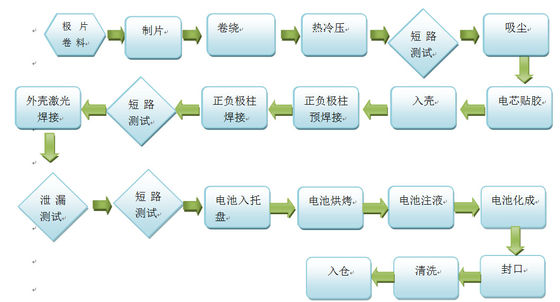

1.1.3.5, la batteria è completato automaticamente in tutti i processi dopo la laminazione e l'attrezzatura in tutti i processi ha sua propria funzione di rilevazione, efficacemente risolvente i problemi di controllo di qualità della serie di prodotti della batteria di potere. Con la funzione di analisi dei dati, il formato della base di dati è coerente con i requisiti del sistema di controllo centrale del compratore. Durante l'intero processo di produzione, l'elettrodo e la cellula non sono toccati manualmente.
1.1.3.6 ogni singola macchina è fornito di SpA dell'indipendente e di touch screen. L'intera linea di produzione può essere azionata da una singola macchina o l'intera linea può essere prodotta automaticamente. La singola macchina si avvi muoversi dopo la rilevazione della cellula elettrica e la singola macchina non si muoverà dopo che il sensore di rilevazione è annullato.
il trasportatore della pinza di presa di 1.1.3.7 è adottato affinchè il trasporto della batteria efficacemente eviti l'inquinamento di attrito causato dalla trasmissione piana della cinghia.
1.1.3.8, il modello è facile da sostituire, il trasportatore del dispositivo può essere regolato secondo il bisogno, comprime il costo.
1,2 il sistema di produzione rispondono alle seguenti specifiche materiali:
| modello | Larghezza di W (millimetro) | L colonna del palo di altezza (millimetro) | Spessore di H (millimetro) |
| ZDAD01A | 130 | 155 | 36 |
| 120 | 187 | 45 | |
| 112 | 207 | 59 | |
| 90 | 110 | ventidue |
1,3 configurazione di dispositivo:
| NO. | Nome trattato | Nome di dispositivo | Efficienza | Quantità |
| 1 | alimentazione | Macchina d'alimentazione completamente automatica | 2 | |
| 2 | scalpore | Miscelatore di vuoto | 300L | 2 |
| 3 | rivestimento | macchina di rivestimento | 15m/min | 2 |
| 4 | Pressione del rullo | Stampa del rullo di alta precisione | 15m/min | 2 |
| 5 | Punti dell'articolo | Macchina di taglio | max50m/min | 2 |
| 6 | produzione | Macchina tagliante | 100 | 2 |
| 7 | laminato laminato | Macchina di laminazione automatica | 0,5 s/piece | 6 |
| 8 | preweld | Pre-saldatore dell'orecchio del palo delle cellule | 5 | 1 |
| 9 | Saldatura del coperchio | Saldatrice del coperchio | 5 | 1 |
| 10 | Nelle coperture | Alimentatore automatico delle coperture | 5 | 1 |
| 11 | trasporto | Nastro trasportatore a catena di doppia velocità | 2 | |
| 12 | Trattamento delle batterie | Trasportatore delle cellule | 8 | |
| 13 | Vassoio della bolla | Vassoio della bolla | 400 | |
| 14 | Piatto della lega | Macchina di chiusura del cappuccio automatico | 5 | 1 |
| 15 | X - Rilevazione di RAY | X - Macchina di prova di RAY | 5 | 1 |
| 16 | Saldatura a laser | Macchina della saldatura a laser | 5 | 1 |
| 17 | Rilevazione di perdita | Spettrometro di massa dell'elio completamente automatico | 2 | 3 |
| 18 | cuocia | forno | ||
| 19 | Liquido della nota | Macchina a iniezione liquida completamente automatica | 2 | 3 |
| 20 | sprigging | Macchina d'inchiodamento automatica | 5 | 1 |
| venti uno | Supporto lasciato | 5 | 1 | |
| ventidue | chiodo | Cacciachiodi automatico | 5 | 1 |
| ventitre | in | In un carro armato | ||
| venti quattro | Il sigillamento | Macchina di sigillamento del laser | ||
| 25 | Rilevazione di perdita | Spettrometro di massa dell'elio completamente automatico | 2 | 3 |
| 26 | pulizia | Macchina di pulizia automatica | 5 | 1 |
| 27 | rilevazione | Macchina di prove completamente automatica | 5 | 1 |
| 28 | ricoperto rivestito | Macchina ricoprente completamente automatica | 5 | 1 |
| 29 |
Fette del PVC della pasta
|
Macchina di laminazione dell'isolamento completamente automatico | 5 | 1 |
| 30 | trasferimento della batteria | Manipolatore di trasferimento della batteria | 5 | 1 |
| 31 | trasferimento della batteria | Manipolatore d'alimentazione | 5 | 2 |
| 32 | trasferimento della batteria | Nastro trasportatore | 5 | 3 |
2, prodotto
