Requisiti di processo di produzione del I.:
1. Funzione dell'attrezzatura: conduca la laminazione z tipa della cellula di potere.
2. Specifiche di prodotto applicabili:
Specificazione del palo di adattamento:
Larghezza di modello delle cellule di W (millimetro) L spessore delle cellule di lunghezza delle cellule (millimetro) H (millimetri)
I 90, 130, 6,2
II. prestazione dell'attrezzatura
1. Accuratezza di allineamento fra i pali: globale <0>
2. Accuratezza di allineamento fra il palo ed il diaframma: deviazione concentrare <0>
3. Impilamento della velocità: 1.5-2s/tablet;
4. È laminato che fissa i parametri nell'interfaccia uomo-macchina;
5. Dispositivo costante di tensione del diaframma;
6. Esposizione di errore e funzione rapida;
7. Ha la funzione di spolveramento e di eliminazione dell'elettricità statica
8. La piastra superiore può funzionare per circa 1 ora per volta
III. unità di funzione del dispositivo

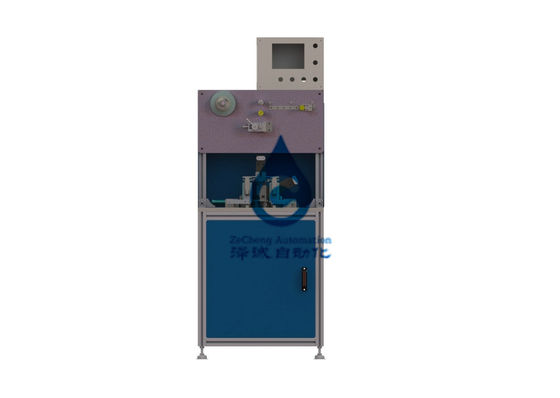

Disposizione di laminazione dell'attrezzatura della macchina e descrizione trattata
1. Il diagramma trattato della batteria dopo la fabbricazione. Dopo che la cellula è piegata, la membrana sarà delocalizzata e la carta adesiva sarà incollata.
Diagramma trattato di FIG. P11.1 della batteria dopo la fabbricazione
2. L'intera macchina include: contenitore destro e sinistro di film del palo (2 da ogni lato), a destra e a sinistra (2 da ogni lato) piattaforma di laminazione principale di posizionamento secondaria (1 da ogni lato), meccanismo d'abdicazione del pezzo di palo, meccanismo commovente posteriore, meccanismo di trasmissione principale, sistema di controllo, ecc.
3. Ogni volta la macchina guida avanti e indietro 200mm, il tempo commovente è di 0,7 secondi ed il posizionamento superiore e più basso del cilindro richiede a 0,35 secondi rispettivamente, cioè, 1,4 secondi per ogni pila.
4. La piattaforma di laminazione principale non si muove ed il diaframma gira intorno. Ci sono 2 insiemi di posizionamento primario e di posizionamento secondario del palo ed il dispositivo della scatola del palo a destra può essere abbassato.
5. Sul lato destro del pezzo di palo la scatola può muoversi, l'agenzia è allo spazio-tempo del diaframma del volume delle batterie fuori un più grande spazio. Le agenzie prima e dopo il movimento, non colpisce le scatole del pezzo di palo intorno, facendo uso del servomotore ed i dispositivi mobili, alzanti ed abbassanti rapidamente e posizionanti, USA il servo meccanismo, scatola materiale si sono mossi avanti e indietro sopra il pezzo di palo adotta il servo meccanismo, il dispositivo di posizionamento, un cilindro minuscolo al posizionamento, posizionante il piatto nell'ambito di una funzione dell'adsorbimento di vuoto.
6. Dispositivo laminato: il pollone di vuoto ha succhiato il pezzo di palo alla macchina della laminazione, questa posizione ha una pressapellicola di pressione del cilindro ed il diaframma, signore ha laminato stazionario, piega il pezzo sul numero dei colpi preparati. Ha laminato il pubblico hanno una bomba di pressione e un servo meccanismo per assicurarsi che lavoro del coltello ogni volta nella stessa altezza, con pressione assicurarsi che le batterie rimanessero lo stato di compressione, servo di uso giù per controllare l'aumento dello spessore delle batterie;
7. Dispositivo del diaframma del rilascio: il dispositivo ha il motore di CC, il meccanismo costante di tensione ed installazione standard ragionevole del rullo per assicurare che la coppia di torsione del diaframma sia basicamente la stessa quando giri;
8. Dispositivo di trasmissione principale, che ha 1.5kw un servomotore, la vite della palla di precisione, i cuscinetti di precisione, accelerazione veloce di avviarsi e di fermata, posizionamento accurato.
Origine e configurazione delle componenti principali
| NO. | Nome di parte | produttore | nota |
|
|
cilindro | SMC, gas può essere | |
|
|
Elettrovalvola a solenoide | SMC, gas può essere | |
|
|
SpA | omron | |
|
|
Il motore | Yaskawa o il Giappone orientale | |
|
|
Il sensore | KEYENCE |
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera in un anno (quando l'attrezzatura è difettosa, il personale di servizio di assistenza al cliente risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. En
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
