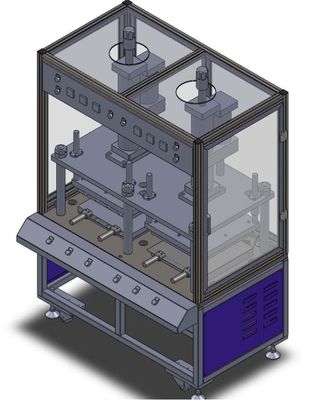

Cellula del laboratorio fredda e litio Ion Battery Assembly Line del dispositivo della pressa a caldo
1. Il profilo
Il dispositivo pricipalmente è utilizzato per flaten la cellula del laminato quadro o la cellula quadrata dopo la laminazione. La pressione e la temperatura possono essere regolato secondo i bisogni.
Caratteristiche -
-- la batteria in ogni stazione è premuta pianamente dal cilindro gassoso-liquido del ripetitore e la pressione può essere regolato. Il motore passo a passo guida il manipolatore per muoversi e la batteria per muoversi.
-- alta efficienza: doppia stazione, una pressa a caldo della stazione, una stampa fredda di due stazioni. Pressa a caldo e stampa fredda. 10 PCS/min (l'efficienza specifica è determinata secondo il tempo di pressatura fredda e di pressatura a caldo)
-- costi di gestione bassi
Questo grado dell'attrezzatura di automazione dell'attrezzatura è l'alta, operazione manuale è semplice, un lavoratore può fare funzionare 1 attrezzatura allo stesso tempo.
2. Costituisca
La composizione è indicata sotto
| Il numero di serie | Composizione nel sistema | La configurazione di sistema | Il numero di |
| 1 | Sistema dello scaffale | 1 insieme di | |
| Ossatura saldata | 1 | ||
| Substrato (placcatura del piatto) | 2 | ||
| 2 | Sistema d'alimentazione automatico | 1 insieme di | |
| Tazze di aspirazione di vuoto | 1 insieme di | ||
| Motore passo a passo | 1 | ||
| Ruota sincrona della cinghia | 2 | ||
| 3 | Sistema termico | 1 insieme di | |
| Sovralimentazione liquida aero- -- Li di jiu di Taiwan | 1 | ||
| Sistema di riscaldamento di Up-down | 2 | ||
| Regolatore di temperatura - omron | 2 | ||
| Le piastre di riscaldamento 350 * 350 | 2 | ||
| 4 | Sistema di pressatura fredda | 1 | |
| Sovralimentazione liquida aero- - Li di jiu di Taiwan | 1 | ||
| Istituzioni raffreddate ad acqua | 2 | ||
| Sistema della pompa idraulica (fornito dal cliente) | 1 | ||
|
Piastre di raffreddamento 350 * 350 |
|||
| 5 |
Il sistema operativo |
1 insieme di | |
| Touch screen - | 1 | ||
| 6 | Sistema di controllo | 1 insieme di | |
| SpA, omron | 1 | ||
| 7 | Sistema di sicurezza | 1 insieme di | |
| Grata di sicurezza | 2 | ||
| Doppio commutatore di inizio del bottone | 2 |
3. per adattarsi alle specifiche
3,1 oggetti adattabili
La dimensione della batteria
| modello | Larghezza di W (millimetro) | L lunghezza (millimetro) | Lo spessore della H |
| ZFD01 | 40- 100(65) | 80- 200(130) | 5-20 |
3,2 parametri tecnici dell'attrezzatura
|
Specifiche della macchina progetto |
ZLA01A | |
| Parametri tecnici | Efficienza (PPM) | 10 (secondo tempo di pressatura fredda e di pressatura a caldo) |
| Gamma regolabile di larghezza del dispositivo | Regolabile o sostituzione, riferimento da adattarsi al modello della batteria | |
| Tempo ausiliario (s) | 2-4 (tempo di trasposizione di adsorbimento di vuoto) | |
| Pressione di esercizio (t) | 3 | |
| Accuratezza del controllo della temperatura | +/-1℃ | |
| Sistema dell'aria compressa | Fonte di aria fornita dal partito a | |
| Potere totale (chilowatt) | 15 | |
| Potere di funzionamento normale (chilowatt) | 13 | |
Impegno di cooperazione
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
