Laboratorio che taglia macchina stiratrice piegante delle batterie al litio di imballaggio flessibile
Profilo dell'attrezzatura del I.:
introduzione 1,1 alle funzioni ed ai principi del dispositivo:
Questa attrezzatura pricipalmente è utilizzata per il taglio, piegare e rivestire di ferro delle batterie al litio dell'imballaggio flessibile.
Funzioni principali dell'attrezzatura: alimentazione automatica, taglio automatico, piegatura automatica, scottatura automatica, soppressione automatica.
flusso di operazione dell'attrezzatura 1,2:
Flusso principale: l'attrezzatura è finita sulla piattaforma girevole della quattro-stazione dopo l'alimentazione automatica dalla catena di montaggio e l'alimentazione automatica dal manipolatore
Taglio di bordo automatico, piegatura automatica e rivestire di ferro dopo la soppressione automatica.

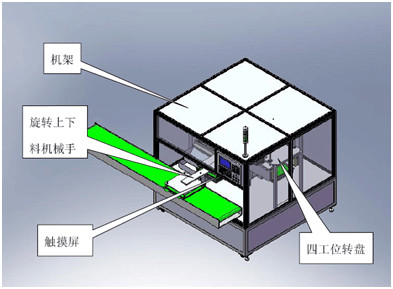

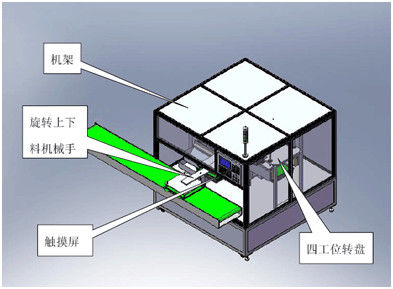

1,3 struttura globale (con i disegni)
composizione 1,4 delle componenti principali
1.4.1 composizione nell'attrezzatura:
1, girando manipolatore d'alimentazione superiore e più basso: afferri la batteria facendo uso di un pollone di vuoto, facendo uso di un cilindro di rotazione per raggiungere la rotazione di alimentazione e di scarico, su e giù il movimento facendo uso di un cilindro.
2. Meccanismo di taglio di bordo: il taglio di bordo adotta il metodo tagliente di doppio taglio di bordo, i coltelli superiori e più bassi possono essere utilizzati per la riparazione e frantumando per molte volte, la scanalatura della coda di rondine può essere regolato al coltello, guida lineare della ferrovia di guida, materiali riciclati è facile da raccogliersi.
3. Meccanismo piegante e rivestente di ferro: la funzione di piegare e di rivestire di ferro può essere completata allo stesso tempo. Il cilindro di bronzare adotta il cilindro regolabile di viaggio e la ferrovia di guida lineare è guidata aprendo e chiudendo il moto.
4. Modellatura del meccanismo: raggiunga il finale che modella e che modella la funzione di rivestire di ferro.
2. Materiali ricevuti e specifiche di prodotto adatte per l'attrezzatura
2,1 dimensione e specificazione dei materiali ricevuti
| progetto | Larghezza delle cellule di W (millimetri) | L lunghezza delle cellule (millimetri) | Spessore delle cellule di H (millimetri) |
| Intervallo di grandezza | 60~110 | 130~180 | 7-12 |
Iii. parametri tecnici dell'attrezzatura
| sequenza | progetto | parametro |
| 1 | Errore di larghezza del bordo | +/- 0,1 millimetri o più di meno |
| 2 | Larghezza del bordo | 2-10mm (sostituisca la testa) |
| 3 | Gamma di tempo d'imbiancamento | 2-5s (regolabile) |
| 4 | Gamma di temperature d'imbiancamento | 0 ℃, il ℃ 220 possono essere regolato |
| 5 | Capacità dell'attrezzatura | 8ppm |
| 6 | Tasso qualificato di prodotti dell'attrezzatura | ≥95% (cattivi prodotti causati dalla macchina sola) |
| 7 | Incidenza guasti dell'attrezzatura | ≤5% (guasto causato da attrezzatura sola) |
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
