Litio Ion Battery Pole Sheet Bag che fa il sistema di controllo dello SpA del omron della macchina
1. Breve introduzione della borsa dello strato del palo che fa macchina
Questa attrezzatura è utilizzata per la fabbricazione della borsa dello palo-strato: facendo uso di un diaframma di due bobine, svolga rispettivamente, controllo di tensione e poi metta lo palo-strato da un lato del diaframma, diaframma automaticamente tirano, lo palo-strato è interposto fra il diaframma due, il diaframma superiore può alzare ed abbassare secondo il progresso dello palo-strato, gradualmente ha interposto lo palo-strato fra il diaframma; Due il morsetto commovente ripetutamente scambiato del manipolatore (bordo con l'urto di riscaldamento) il movimento del diaframma e del palo, allo stesso tempo il diaframma superiore e più basso caldo, il movimento del manipolatore sul posto, fermata, meccanismo di taglio del diaframma tagliare il diaframma, allo stesso tempo il porto tagliente ha saldato automaticamente insieme.
2. I requisiti di progettazione
2.1. Questa macchina è adatta ad automatico avvolge dell'anodo o del catodo della batteria
Grado 170mm, larghezza 100mm (a parte le orecchie polari), spessore 100-300 m.; (la lunghezza utile del film della guida è 240mm).
2.2. I pezzi di palo sono stati perforati e disposto stati nella scatola materiale. Lo spessore della scatola materiale è 60mm.
2.3. Piano di Palo, sbavatura del palo meno di 25 m.;
2.4. L'errore di accuratezza della lunghezza e della larghezza del palo è di meno che ±0.1mm;
2.5. Battito: 12PPM (5 secondi/pezzo);
2.6. Cucitura saldata diaframma 0.2mm-0.5mm;
2.7. Borsa - facendo la testa di saldatura calda dello strumento, facendo uso della saldatura d'ottone del bordo.
3. Componenti principali di attrezzatura
| Il numero di serie | Composizione nel sistema |
configurazione di sistema |
Marca o trattamento |
Il numero di |
| 1 | Sistema dello scaffale | 1 insieme di | ||
| Struttura di scheletro saldata quadrato | La lacca che cuoce | 1 | ||
| La base di appoggio | Fosfatizzazione dell'annerimento dei pezzi d'acciaio | 1 | ||
| 2 | Sistema di svolgimento del diaframma | 2 insiemi di | ||
| Istituzioni di rotolamento | 2 | |||
| Metta un rotolo del motore |
R di controllo
|
2 | ||
| 3 | Sistema di tensione | 2 insiemi di | ||
| potenziometro | keyence | 2 | ||
| cilindro | SMC | 2 | ||
| 4 | Sistema del recipiente | 2 insiemi di | ||
| Motore passo a passo | R di controllo | 1 | ||
| Vite della palla | argento | 1 | ||
| accoppiamento | lenk | 1 | ||
| 5 |
Sistema di posizionamento secondario
|
1 insieme di | ||
| cilindro | SMC | 1 | ||
| Guida lineare | argento | 4 | ||
| 6 | Saldatura a caldo del sistema | 2 insiemi di | ||
| cilindro | SMC | 2 | ||
| Cuscinetto lineare | argento | 8 | ||
| Il termostato | omron | 4 | ||
| 7 | Sistema materiale di tirata | 1 | ||
| Cilindro del dito | SMC | 2 | ||
| Guida lineare | argento | 4 | ||
| Motore passo a passo | R di controllo | 1 | ||
| 8 |
Sistema di manipolazione
|
1 insieme di | ||
| Motore passo a passo | R di controllo | 1 | ||
| Vite della palla | argento | 1 | ||
| Guida lineare | argento | 2 | ||
| cilindro | SMC | 2 | ||
| 9 | Il sistema operativo | 1 insieme di | ||
| Touch screen | Passaggio di Kunlun ty | 1 | ||
| 10 | Sistema di controllo | 1 insieme di | ||
| SpA | omron | 1 |
4. Parametri tecnici dell'attrezzatura
| specificationsproject | ZBCA03A-00 | |
| Parametri tecnici | Efficienza (PPM) | 12 |
| Specificazione di prodotto | Vedi il grafico di dimensione del foglio allegato | |
| Sistema di vuoto | -95kpa ~ -50kpa. , la fonte di vuoto ha fornito dal partito a | |
| Incidenza guasti dell'attrezzatura | Inferiore o uguale a 2 per cento | |
| Potere totale (chilowatt) | 6 | |
| Potere di funzionamento normale (chilowatt) | 5,6 | |

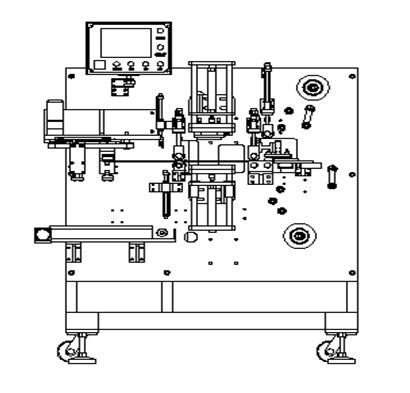

5. Vista di profilo del dispositivo
6. Descrizione delle parti principali dell'attrezzatura
6.1. Meccanismo automatico del diaframma del rilascio di tensione: compreso il motore giapponese di dongfang, il riduttore, il potenziometro compatto, il cilindro a basso attrito ed il meccanismo del pendolo.
6.2. Spostamento del meccanismo: compreso il servomotore, il riduttore, il sensore, la vite della palla ed il dispositivo di vuoto, elemento pneumatico
I prodotti provengono dalla società del Giappone SMC
un manipolatore di saldatura di 6,3 scambi: compreso il servomotore, il riduttore, il sensore, la vite della palla ed il meccanismo di pressione pneumatico, dispositivo del controllo della temperatura di PID, ecc., componenti pneumatiche facendo uso dei prodotti del Giappone SMC
6.4. Nastro trasportatore: una cinghia piana con l'indipendente ed il movimento continuo;
6.5. Sistema di controllo: la macchina è fornita del bordo elettrico indipendente, commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, dispositivo di controllo di controllo motorio, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. LO SPA USA OMRON. Il soffitto del cavo elettrico parzialmente è perforato. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e b convogliata
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
