1, descrizione dell'attrezzatura:

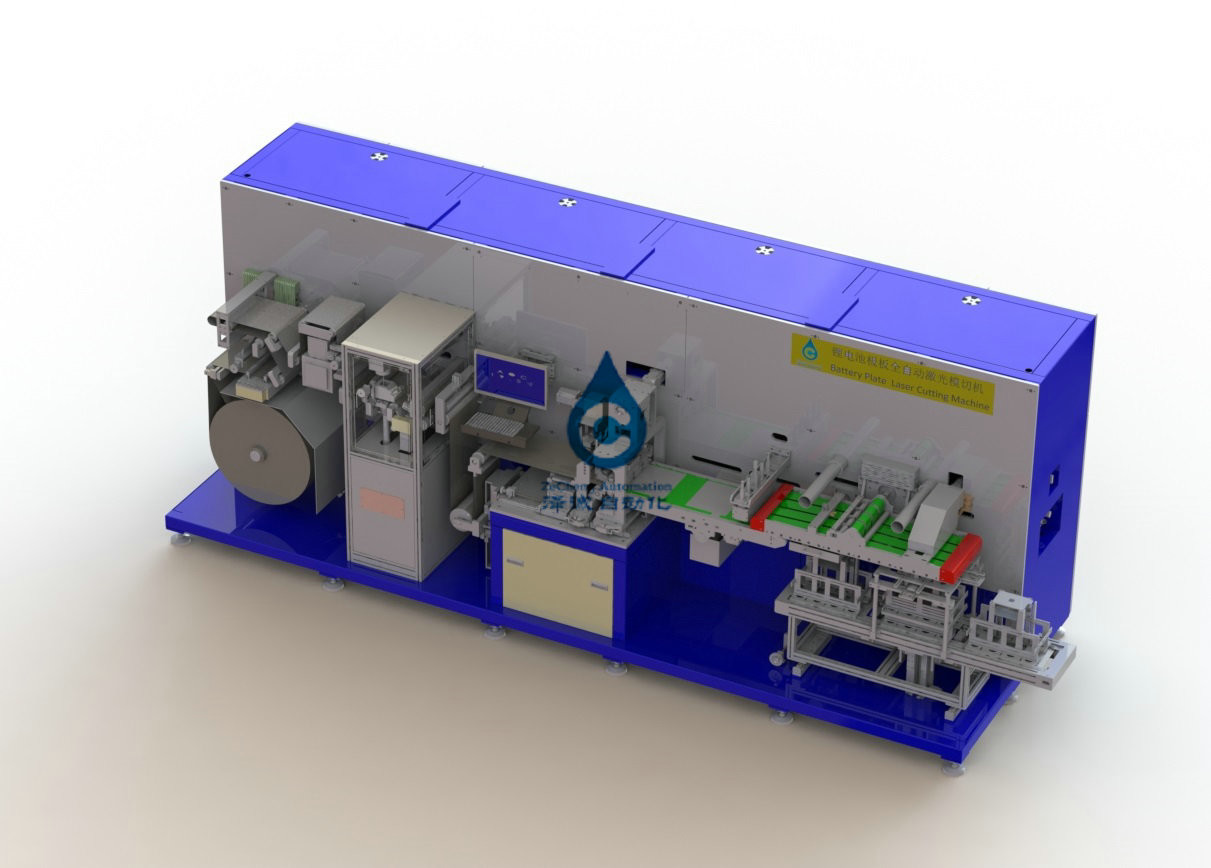

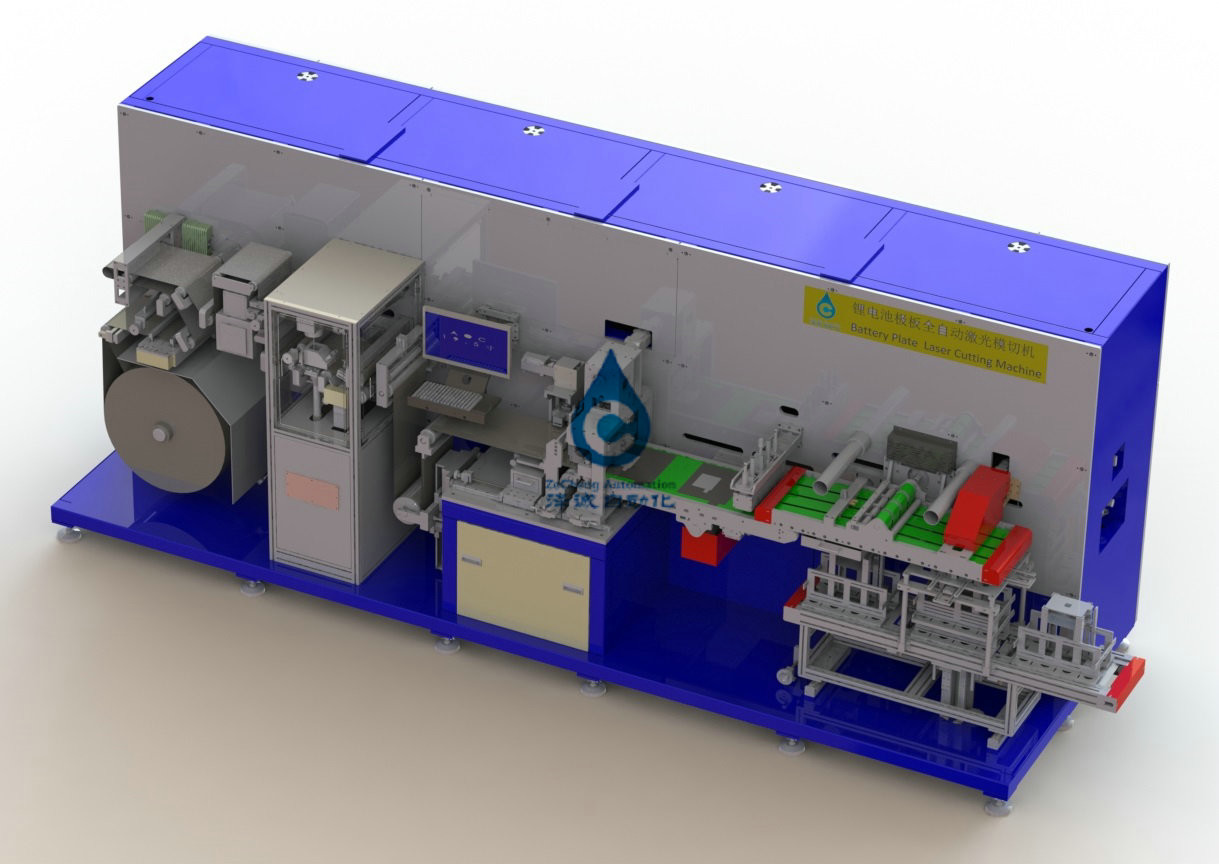

profilo dell'attrezzatura 1,1: Questa attrezzatura completa il chip del laser che affetta il processo degli Accumulatori liti-ione laminati e taglia il materiale continuo della bobina in singolo chip. Il palo artificiale del rotolo che rotola l'asse gonfiabile installata al dispositivo, il dispositivo ha messo automaticamente il volume, rettificante il meccanismo della laminatura per continuare l'adeguamento automatico e controlla la tensione del pezzo di palo attraverso il sistema di controllo di tensione, servo meccanismo sarà trasportato alla posizione del piatto di taglio del laser, il laser sarà estremamente formazione di taglio dell'orecchio, tagliente la posizione con un coltello di taglio per lo strato stava incidendo il singolo pezzo di palo, poi a rimozione di polvere di singolo pezzo di palo, con qualità e la dimensione di superficie del piatto di rilevazione del CCD, cattivo prodotto è stato caduto nella scatola residua, materiale non conforme è stato inviato alla scatola di raccolta materiale.
2, portata di adattamento dell'attrezzatura e parametri tecnici
2,1 la specificazione dei materiali adattabili sono come segue:
|
Oggetto specifiche
|
ZCCE03A-00 | ||
| Specifiche materiali | Pezzo di palo | Lunghezza (millimetri) | bobina |
| Larghezza/tolleranza (millimetri) | 100~300/0.2 | ||
| Spessore/tolleranza (millimetri) | 0.05~0.25/0.005 | ||
| Il più grande diametro (millimetri) | φ650 | ||
| Il diametro interno (millimetri) | φ152.4mm (6") | ||
| Peso massimo della bobina | 250Kg | ||
3, parametri tecnici e funzioni dell'attrezzatura:
3,1 parametri tecnici dell'attrezzatura:
|
Specificazione Oggetto |
Parametri tecnici |
| Efficienza | >120ppm |
| Gamma/precisione di larghezza W di Palo | 80-250mm/±0.2mm |
| Categoria H/accuratezza di altezza di Palo | 100-280mm/±0.2mm |
| Il distacco polare di larghezza della spalla dell'orecchio varia/accuratezza | 5-50mm/±0.25mm |
| Gamma/accuratezza polari del peso di larghezza dell'orecchio | 10-100mm/±0.2mm |
| Gamma polare/accuratezza del GH di altezza dell'orecchio | 10-30mm/±0.5mm (secondo la dimensione del materiale ricevuto) |
| Durata totale della muffa dell'hardware | ore >100000 |
| Tasso del grano (guasto causato da attrezzatura sola) | ≥98% |
| Tasso qualificato (eccetto i materiali ricevuti difettosi) | ≥99.5% |
4 dimensioni esterne dell'attrezzatura:
Dimensione globale (millimetro): lunghezza * larghezza * peso dell'attrezzatura di altezza 7500*1780*2395 (rivestimento protettivo compreso ed aspirapolvere): 6500KG
5, condizioni di funzionamento dell'attrezzatura
5.1. Alimentazione elettrica: 380V trifase; La fluttuazione di tensione è meno di ±10%; Il potere massimo dell'attrezzatura è 16kw;
5.2. Requisiti del gas: pressione di fonte di aria (aria compressa) > 6 kg/cm2, consumo massimo 50L/min, asciugantesi;
5.3. Peso totale dell'attrezzatura: 6500kg;
5.4. Cuscinetto del pavimento della pianta: > 800kg/㎡;
5.5. Temperatura ambiente: 20 ~ 35℃;
5.6. Umidità relativa: 5 ~ 55% ORA;
5.7. Requisiti della condizioni di funzionamento: la pulizia ambientale sarà niente di meno che 100.000 e non ci sarà gas corrosivo, liquido o gas esplosivo sul sito;
