1. Descrizione di funzione:
Il forno zc-zd6 ha indipendente un interno di acciaio inossidabile ed ogni casi di studio. Il lavoro del riscaldamento, di aspirazione e di aerazione in un modo automatico di circolazione. L'orario di lavoro è fissato dal touch screen. Il forno adotta il sistema di controllo dello SpA, l'operazione del touch screen, il riscaldamento di scoppio, dissipazione di calore. Riscaldare è veloce, il riscaldamento giù è velocemente anche, l'effetto di conservazione di pressione è buono. Metodi di riscaldamento: radiazione del calore, conduzione di calore, scambio termico, convezione di calore
2. Struttura del forno:
1) L'attrezzatura è struttura compatta e senticific, l'aspetto piacevole ed occupa meno spazio.
2) L'operazione facile, con addestramento semplice può azionarla independenly.
3) L'attrezzatura adotta la valvola di regolazione del testo, vuoto che pompa ed il materiale da otturazione dell'azoto, che ha alta efficienza, conserva il personale.
4) L'attrezzatura è divisa tre negli strati superiori, medi e più bassi, la fodera spessa di acciaio inossidabile 304 di 3mm, la forte resistenza della corrosione, singolo controllo della singola porta, senza colpirsi.
5) Il dispositivo è fornito di macchina per colata continua commovente universale, che può essere mossa facilmente quando il dispositivo è spostato.
6) L'attrezzatura adotta il tipo interno di riscaldamento del riscaldamento della bobina del tubo di acciaio inossidabile 304, il controllo della temperatura è uniforme, l'attrezzatura è stata 80℃, 100℃, 120℃ ed altri punti di verifica della temperatura controllare la temperatura prima della fabbrica, di modo che la temperatura di ogni attrezzatura nel tempo differente di essere uniforme.
7) L'attrezzatura è sigillata con la striscia della guarnizione della gomma di silicone e la porta è fatta del vetro temperato spesso di 15mm. Ogni porta è progettata con una finestra di osservazione.
8) Il sistema di fan di circolazione è nella parte posteriore.
3. Parametri tecnici dell'attrezzatura:
1) Temperatura del forno: temperatura ambiente ~ 150℃ (può essere messo).
2) Dimensioni globali del forno: 1280 x 1140 x 1900 millimetri
3) Specificazione del carro armato: 660 (larghezza) ×750 (profondità) × 330 (altezza) millimetro.
4) Tensione di funzionamento: 380V/AC, singolo controllo del circuito della scatola.
5) Potere totale del forno: 8KW.
6) Tolleranza di temperatura del carro armato: ±2℃ (nessun carico).
7) Tempo di riscaldamento: 1 ora per stabilizzazione di temperatura del centro a vuoto.
8) Temperatura in superficie: quando l'attrezzatura funziona a 120℃, il ≤40℃ di superficie.
9) Controllo della temperatura di riscaldamento principale: errore di temperatura dell'esposizione all'interno di 1℃.
10) Controllo di riscaldamento del riscaldamento principale: nel riscaldare, il commutatore di sicurezza è messo a 150℃.
11) Controlli l'uniformità della temperatura a 8 punti dentro il carro armato prima che l'attrezzatura lasci la fabbrica e la temperatura dell'esposizione e del carro armato può essere controllata all'interno di ±2℃.
12) Compreso il sistema di circolazione del vento, capace di programmazione di processo e di controllo automatico.
13) Con la funzione ad alta temperatura dell'allarme, automatica sopra l'allarme di temperatura.
14) Materiale disseccante della struttura: piatto laminato a freddo spesso di alta qualità.
15) Materiali dell'essiccatore: tutti hanno fatto dell'acciaio inossidabile 304 spessi di 3mm.
16) Dispositivo di controllo elettrico: controllato dal relè semi conduttore, fatto degli accessori elettrici bollati.
17) Con la funzione automatica di protezione di interruzione di corrente, l'allarme di surriscaldamento automatico e l'allarme di basso vuoto.
18) Metodo bollente: il tubo di riscaldamento è riscaldato intorno alla camera d'aria e l'aria calda è distribuita.
19) Tempo di tenuta di vuoto: ≥98% dopo 24 ore nello stato di -0.1mpa.
20) Grado di vuoto: -- 0.1mpa.
21) Modo di controllo: Controllo automatico dello SpA di xinjie.
22) Peso dell'attrezzatura: circa 650kg.
4, esempio trattato: (tipo respirante: aria aria aero-… tutto il modo intorno)
Attraverso la regolazione del riscaldamento del forno, del tempo di riscaldamento/temperatura, del vuoto che pompano, dell'aria asciutta e di altri parametri dal touch screen, lo SpA completa automaticamente le seguenti funzioni: riempimento stante di pompaggio di riempimento stante di pompaggio dell'aria asciutta del → del → di vuoto del → dell'aria asciutta del → del → di vuoto (ciclo ripetuto); Il sistema di allarme a temperatura eccessiva ed ultrasonico può staccare automaticamente il corpo di riscaldamento. Il processo dell'operazione può essere fissato secondo i requisiti reali del cliente
5, condizioni di funzionamento:
1) Temperatura: -30℃~70℃.
2) Umidità: inferiore a 75%.
3) Sito: nessun inquinamento e nessun forte disturbo elettromagnetico.
Nota: il compratore fornirà il gas o l'azoto asciutto, vuoto e l'aria compressa sopra 5.5bar.

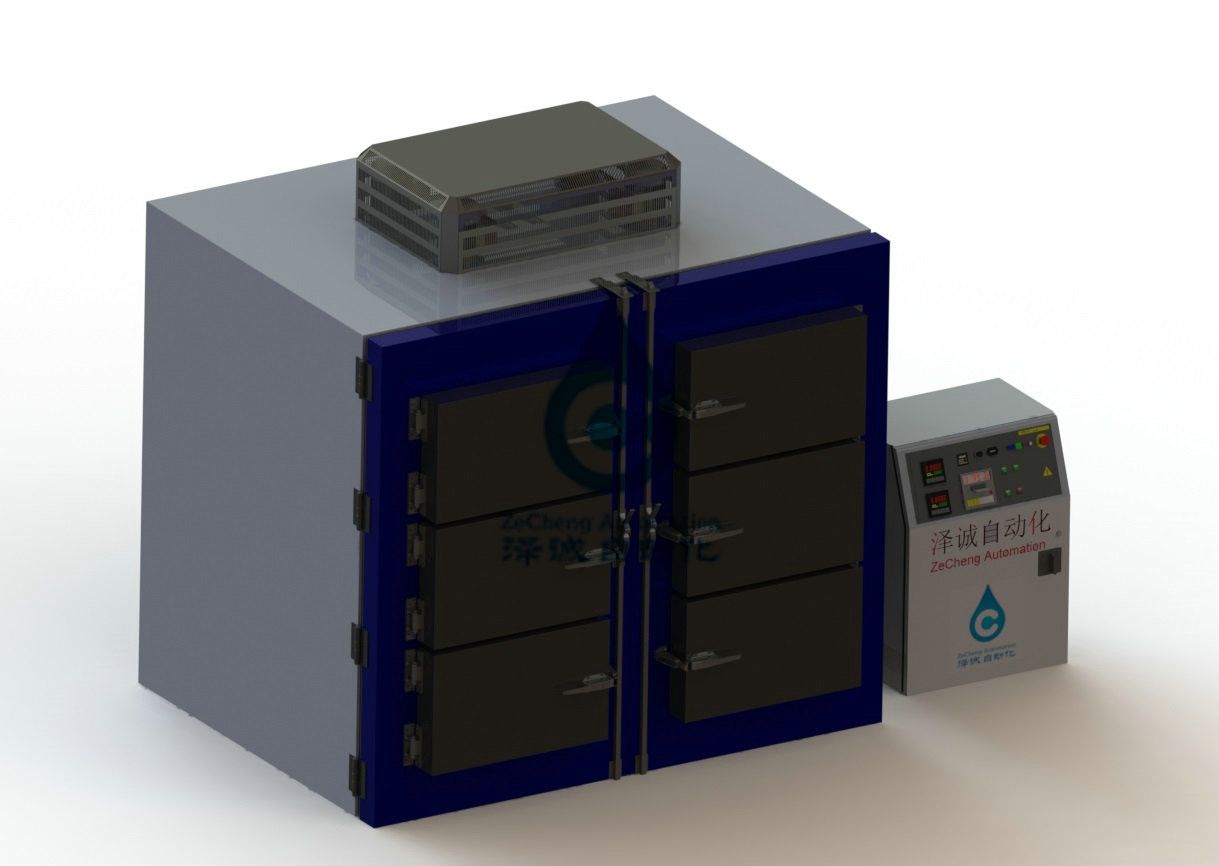

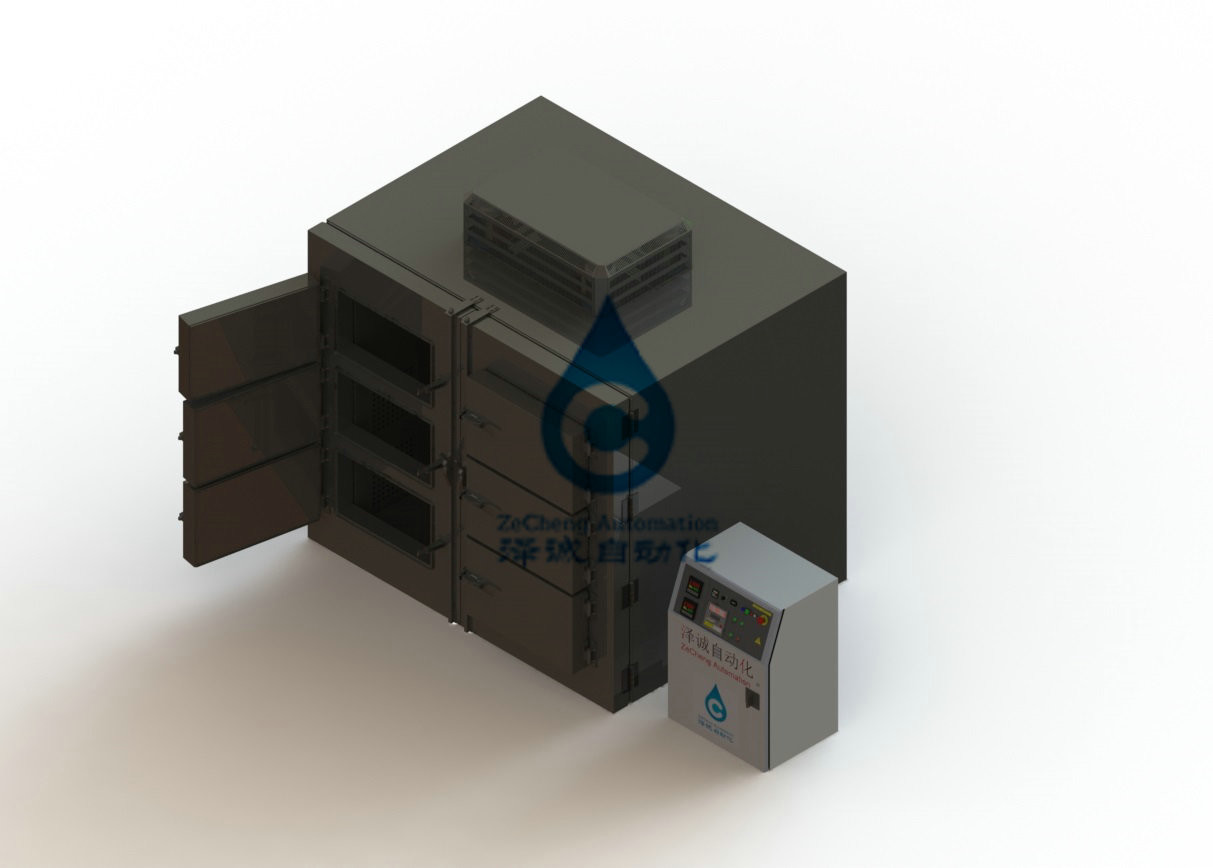

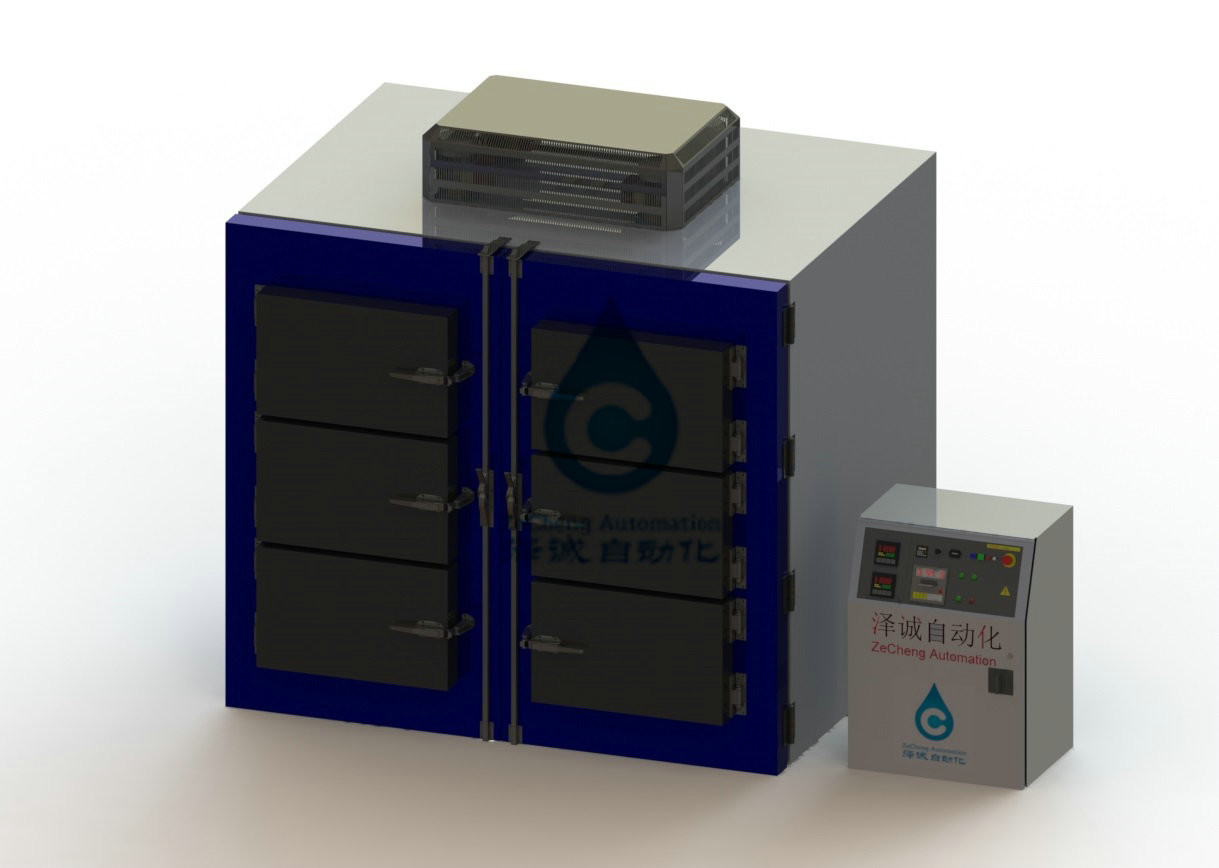

Annesso 2: rappresentazione schematica dell'attrezzatura (lato di piano 1 del gabinetto elettrico, del fan alla parte posteriore dell'attrezzatura)
